Многоканальный комплексный тестер 5252D ломает схему тестирования генератора сигналов и анализатора спектра для просмотра форм сигналов в частотной области, объединяя передачу и прием сигналов и продвигая тестирование беспроводной связи в новую эру. Его уникальная многоканальная интеграция приемопередатчика, высокая производительность, всесторонние возможности тестирования и интуитивно понятное управление делают его идеальной тестовой платформой для исследований и разработок в области беспроводной связи, производства и научных исследований.
Этот прибор имеет высокие эксплуатационные характеристики. Включая переменную полосу пропускания модуляции, поддержку нескольких форматов модуляции, всесторонние возможности анализа сигналов и превосходное качество передачи сигнала, охват частот включает в себя миллиметровый диапазон волн 400–6 ГГц и 24,25–28,5 ГГц, 37–42,5 ГГц, 66–76 ГГц в диапазоне миллиметровых волн, а также одновременно поддержка 31,8 ГГц ~ 33,4 ГГц, 45,5 ГГц ~ 50,2 ГГц, 50,4 ГГц ~ 53,6 ГГц, расширение диапазона частот 81 ГГц ~ 86 ГГц. Полоса радиочастотной модуляции включает в себя 200 МГц (FR1), 400 МГц (FR2) и может быть расширена до 1 ГГц, что соответствует требованиям к тестированию стандарта связи пятого поколения и будущих протоколов связи.
В то же время, 5252D также имеет функции измерения канала MIMO и измерения канала SISO.Он поддерживает максимальную функцию тестирования характеристики распространения канала 16T16R MIMO и функцию тестирования характеристики распространения канала SISO для обнаружения полосы пропускания 1 ГГц в диапазоне частот миллиметровых волн.

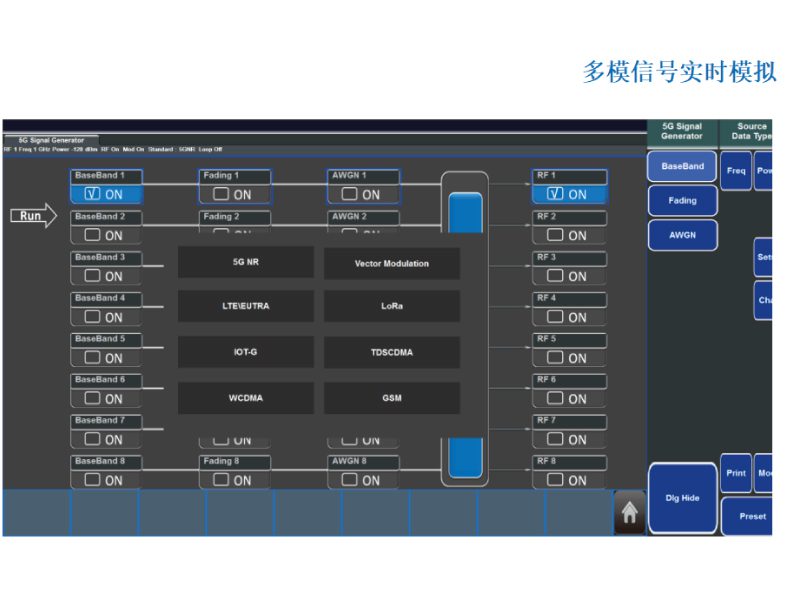

- Имеет несколько независимых базовых полос, которые могут генерировать в реальном времени сигналы 5G NR, TDD-LTE, FDD-LTE, LoRa, TD-SCDMA, WCDMA, GSM и другие сигналы в режиме реального времени.
- Имеет отличное качество отладочного сигнала, EVM лучше 1% (диапазон FR1, полоса пропускания 100 МГц, сигнал 5G NR).
- Возможность одновременного многодоменного анализа
- Поддерживает анализ в реальном времени сигналов 5G NR, TDD-LTE, FDD-LTE, LoRa, TD-SCDMA, WCDMA, GSM и других сигналов
- Поддерживает временную область, частотную область, демодуляцию области модуляции и отображение.
- Многоканальное параллельное тестирование
- Функция графического анализа колебаний оптической мощности
- Порт Ethernet, RS232 , GPIB , функция интерфейса USB
