Общее описание

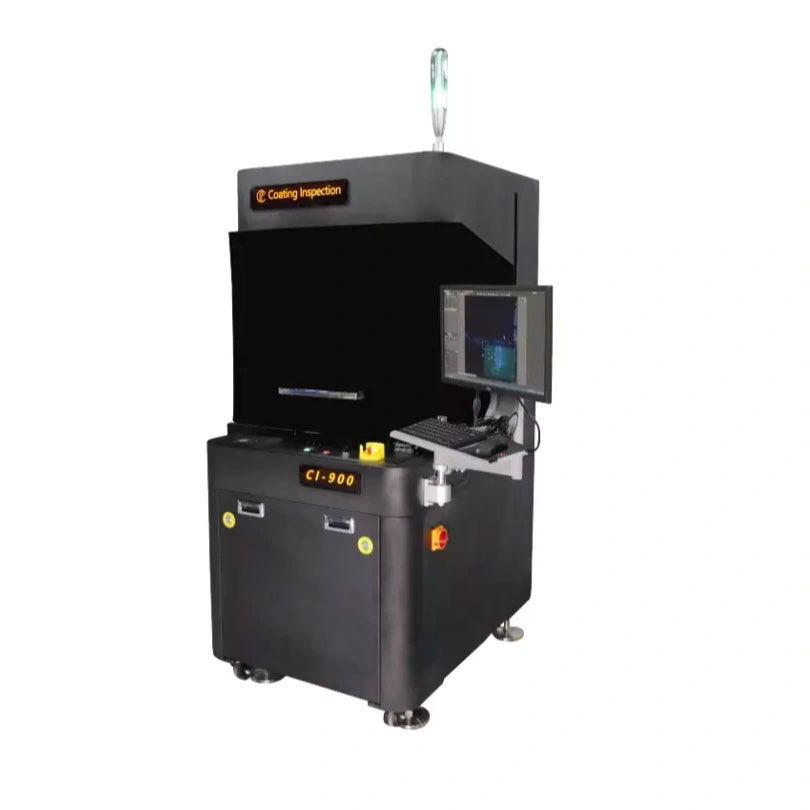

CI-900 — это автоматизированная система контроля качества нанесения влагозащитных покрытий на печатные платы с помощью которой возможно обнаружение таких дефектов, как: избыток, недостаток и нарушение геометрии пятна покрытия материала Система обеспечивает высокоточную инспекцию в режиме реального времени.
Особенности системы
- Встроенная цветная камера 20МП с источником УФ освещения и белой подсветкой
- Простой и удобный принцип инспекции, основанный на сравнении цвета и изображения
- Программное обеспечения для сбора статистических данных с возможностью поиска и экспорта
- Автоматическая регулировка ширины конвейера, для обеспечения быстрой переналадки
- Онлайн программирование
Камера
20МП
Точность инспекции
1 мм
Регулировка ширины конвейера
автоматическая
Высота конвейера
920±20 мм
Движение конвейера
слева направо
Управление
ПК
Конфигурация ПК
CPU- intel i5；Memory- 32G DDR, SSD+1T HDD
Network- 1000M Wired Network Card
Интерфейс
SMEMA
Электропитание
1 фаза, 220В, 50 Гц
Мощность
1 кВт
Пневмопитание
4-6 бар
Габариты системы (ДхШхВ)
1164х1056х1880 мм (без учета монитора и сигнальной башни)
Масса системы
300 кг
Операционная система
Windows 10
Габариты ПП
50х50-450х450 мм
Зазор над/под ПП
100/80 мм
Фиксация краев ПП
>
3 мм
Инспектируемые дефекты
избыток, недостаток и нарушение геометрии пятна покрытия материала
