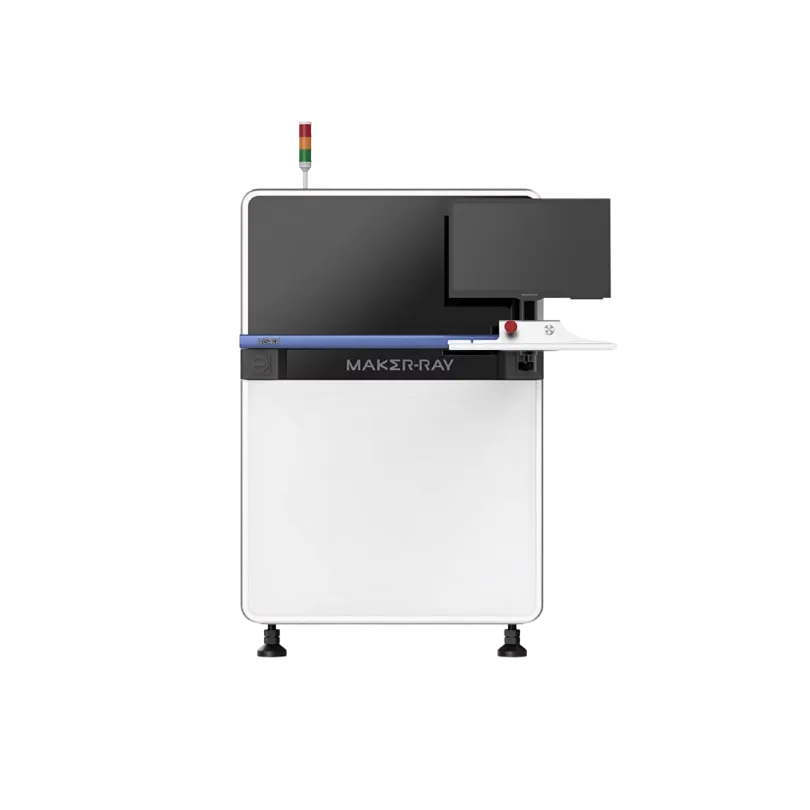

Конвейерная установка 3D AOI AIS430-HW

В избранном Добавить в избранное Добавить в избранноеВ избранном
Добавить в избранное
Основные характеристики:
  • Тип товара
Инспекция качества
  • Срок поставки
8-12 недель
  • Производитель
Maker Ray
Цена:
По запросу
Общее описание

3D AOI представляет собой автоматизированную оптическую систему контроля печатных плат с трёхмерным сканированием, предназначенную для оценки качества монтажа и пайки в серийном производстве электроники.

Особенности системы
  • Модуль трёхмерного сканирования обеспечивает точное получение 3D‑профиля платы.
  • Многокамерная конфигурация и регулируемые источники света минимизируют влияние отражений и теней.
  • Автоматическое сопоставление с образцом и алгоритмы машинного зрения для распознавания дефектов.
  • Возможность измерения высот, объёмов припоя, копланарности выводов и других количественных параметров.
  • Низкий уровень ложных срабатываний благодаря анализу трёхмерных данных и адаптивной предобработке изображений.
  • Высококачественные электрические и механические компоненты для длительного срока службы.

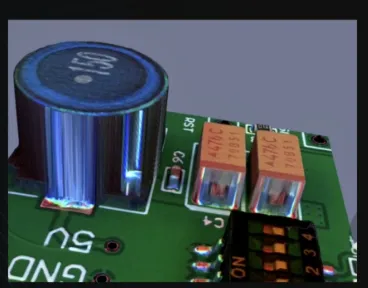

Пример проводимой инспекции

Совместимость с HD-фотографированием в реальном времени высоких компонентов и небольших материалов. Возможность работы с компонентами высотой до 25 мм.

Размер печатной платы
от 50х50 до 510х460 мм
Толщина печатной платы
0.5-6 мм
Максимальный вес печатной платы
до 3 кг
Дефекты пайки
Отстутствие припоя, избыток припоя, перемычки, запаянные отверстия, шарики припоя и т.д.
Камера
12 Мп
Разрешение
15 мкм или 10 мкм
Поле зрения
60х45 (при 15 мкм); 40х30 (при 10 мкм)

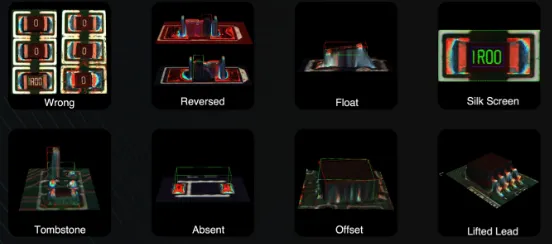

Дефекты монтажа (SMD)
Дефектный компонент, отсутствующий компонент, неправильная полярность, "надгробный камень", повреждение, согнутая ножка микросхемы, переворачивание, посторонний предмет и тд.
Тип подсветки
RGBW
Интерфейс оединения с линией
SMEMA
Движение по осям X и Y
Сервопривод
Электропитание
220 В/50 Гц
Мощность
510 Вт
Давление воздуха
4-6 бар
Габариты (Д×Ш×В)
1174х1600х1320 мм
Вес
890 кг
  • Описание и характеристики
    Общее описание

    3D AOI представляет собой автоматизированную оптическую систему контроля печатных плат с трёхмерным сканированием, предназначенную для оценки качества монтажа и пайки в серийном производстве электроники.

    Особенности системы
    • Модуль трёхмерного сканирования обеспечивает точное получение 3D‑профиля платы.
    • Многокамерная конфигурация и регулируемые источники света минимизируют влияние отражений и теней.
    • Автоматическое сопоставление с образцом и алгоритмы машинного зрения для распознавания дефектов.
    • Возможность измерения высот, объёмов припоя, копланарности выводов и других количественных параметров.
    • Низкий уровень ложных срабатываний благодаря анализу трёхмерных данных и адаптивной предобработке изображений.
    • Высококачественные электрические и механические компоненты для длительного срока службы.
    Пример проводимой инспекции

    Совместимость с HD-фотографированием в реальном времени высоких компонентов и небольших материалов. Возможность работы с компонентами высотой до 25 мм.

    Размер печатной платы
    от 50х50 до 510х460 мм
    Толщина печатной платы
    0.5-6 мм
    Максимальный вес печатной платы
    до 3 кг
    Дефекты пайки
    Отстутствие припоя, избыток припоя, перемычки, запаянные отверстия, шарики припоя и т.д.
    Камера
    12 Мп
    Разрешение
    15 мкм или 10 мкм
    Поле зрения
    60х45 (при 15 мкм); 40х30 (при 10 мкм)
    Дефекты монтажа (SMD)
    Дефектный компонент, отсутствующий компонент, неправильная полярность, "надгробный камень", повреждение, согнутая ножка микросхемы, переворачивание, посторонний предмет и тд.
    Тип подсветки
    RGBW
    Интерфейс оединения с линией
    SMEMA
    Движение по осям X и Y
    Сервопривод
    Электропитание
    220 В/50 Гц
    Мощность
    510 Вт
    Давление воздуха
    4-6 бар
    Габариты (Д×Ш×В)
    1174х1600х1320 мм
    Вес
    890 кг
