Общее описание

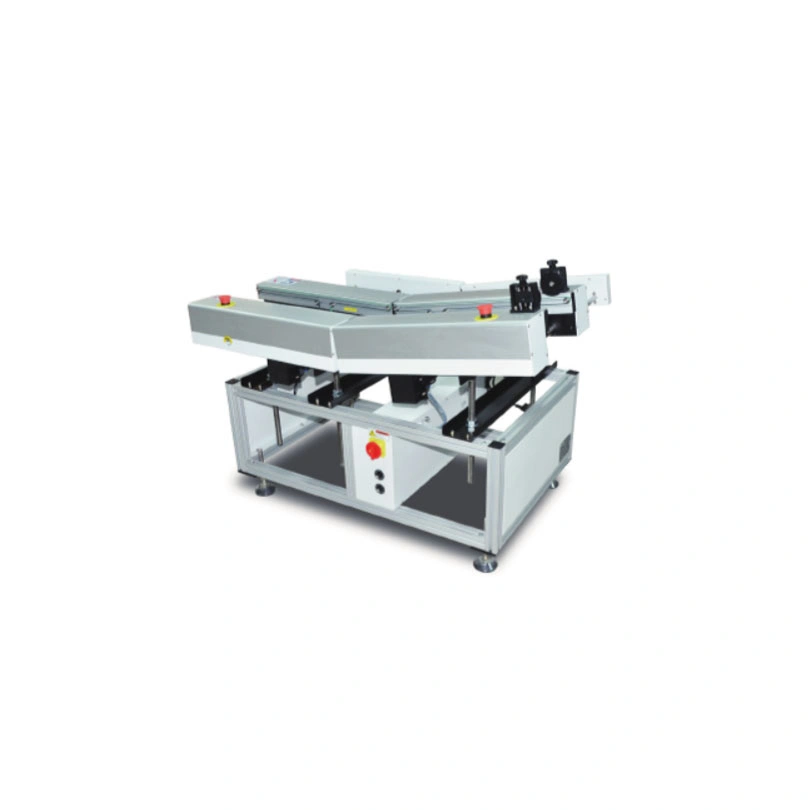

MWN-800 — конвейерная система для подачи печатных плат и поддонов в оборудование волновой пайки.
Основные параметры
- Скорость конвейера: регулируемая до 2 м/мин
- Направление движения: слева направо
- Тип конвейера: штифтовая цепь
- Поддержка края платы: 5 мм
Конструктивные особенности
- Алюминиевая направляющая длиной 800 мм
- Плоский ремень с кромкой 3 мм
- Двигатель с регулятором скорости
- Параллельная регулировка ширины
- Фиксирующая рейка спереди
- Функциональные возможности
- Плавная регулировка ширины конвейера
- Точное позиционирование плат
- Стабильная транспортировка без перекосов
- Интерфейс SMEMA для интеграции
Преимущества системы
- Надёжная конструкция из качественных материалов
- Точное позиционирование печатных плат
- Гибкая настройка параметров работы
- Простота обслуживания
- Долговечность компонентов
Габариты (Д×Ш×В)
1200 × 850 × 1000 мм
Масса
115 кг
Допустимая ширина платы
50–460 мм
Высота транспортировки
850 ± 50 мм
Электропитание
230 В / 50 Гц / 1 фаза
Потребляемая мощность
максимум 150 ВА
