Общее описание

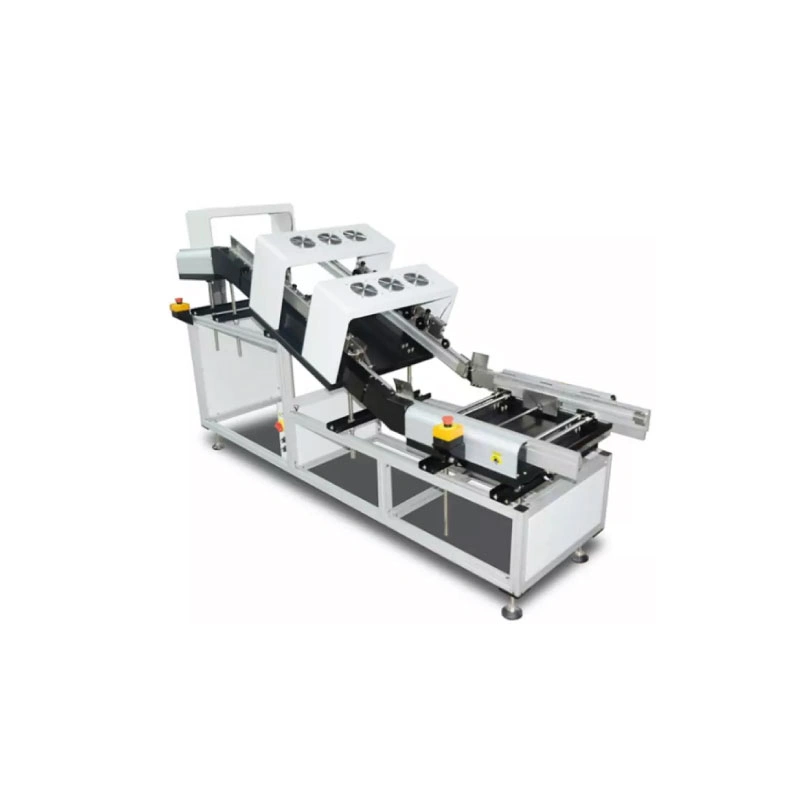

MWN-460XL-2500 — специализированная конвейерная система для выгрузки печатных плат после процесса пайки волной припоя. Система обеспечивает безопасную транспортировку и выгрузку плат под оптимальным углом.
Особенности конструкции
- Регулировка ширины конвейера с помощью ручного привода
- Система защиты от флюса (3-мм штифтовая цепь)
- Скользящие резисторы на участке спуска
- Угол разгрузки: 6-7 градусов
- Направление движения: слева направо
- Управление: с передней панели
- Интерфейс: SMEMA
Функциональные возможности
- Регулируемая скорость движения ленты (0.5-3 м/мин)
- Свободное движение без контроля потока
- Автоматическая выгрузка печатных плат
- Стандартизированная высота подачи для последующего оборудования
Габариты установки
2500 × 830 × 1300 мм
Масса оборудования
250 кг
Максимальная длина платы
460 мм
Максимальная ширина платы
460 мм
Поддержка края платы
5 мм
Питание
230 В переменного тока
Частота
50 Гц
Фаза
однофазное питание
Потребляемая мощность
до 200 ВА
