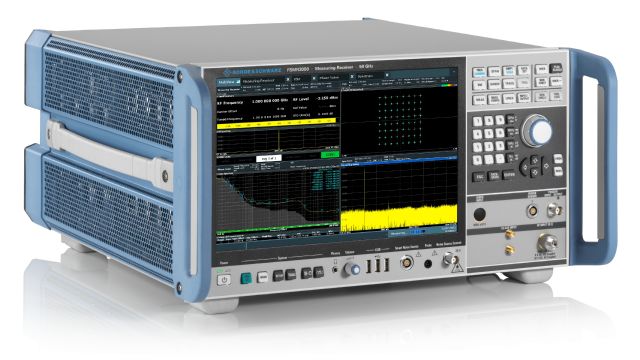

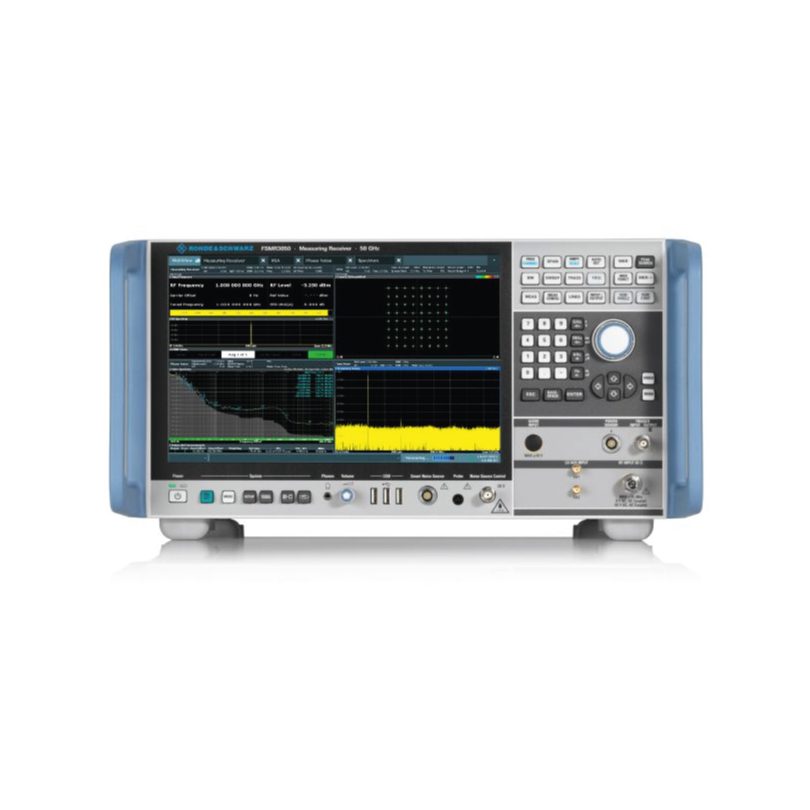

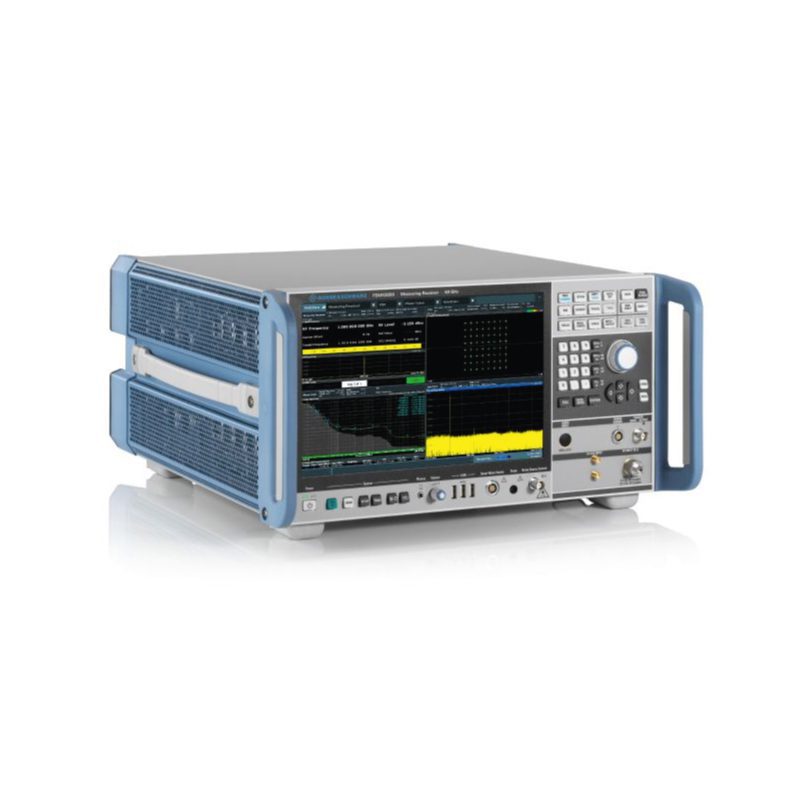

Измерительный приемник R&S FSMR3000 — полнофункциональное решение для проверки характеристик и калибровки генераторов сигналов и фиксированных или регулируемых аттенюаторов.
R&S FSMR3000 — измерительный СВЧ-приемник, с помощью которого можно калибровать генераторы сигналов и аттенюаторы, используя только один прибор. К наиболее важным функциям относятся настраиваемые измерения уровня ВЧ-сигнала, измерения уровней, анализ спектра и аналоговой модуляции. Кроме того, приемник R&S FSMR3000 можно оснастить высокоэффективным оборудованием для высококлассных испытаний фазового шума в дополнение к стандартным испытаниям фазового шума, которые выполняются с помощью анализатора спектра. Также поддерживаются анализ сигналов с цифровой и аналоговой модуляцией, полоса анализа шириной 80 МГц, анализ импульсов и сигналов VOR/ILS. R&S FSMR является универсальным прибором, разработанным с целью упрощения калибровки.
Превосходные линейность и стабильность уровня, а также широкий диапазон допуска по дрейфу частоты и остаточной ЧМ.

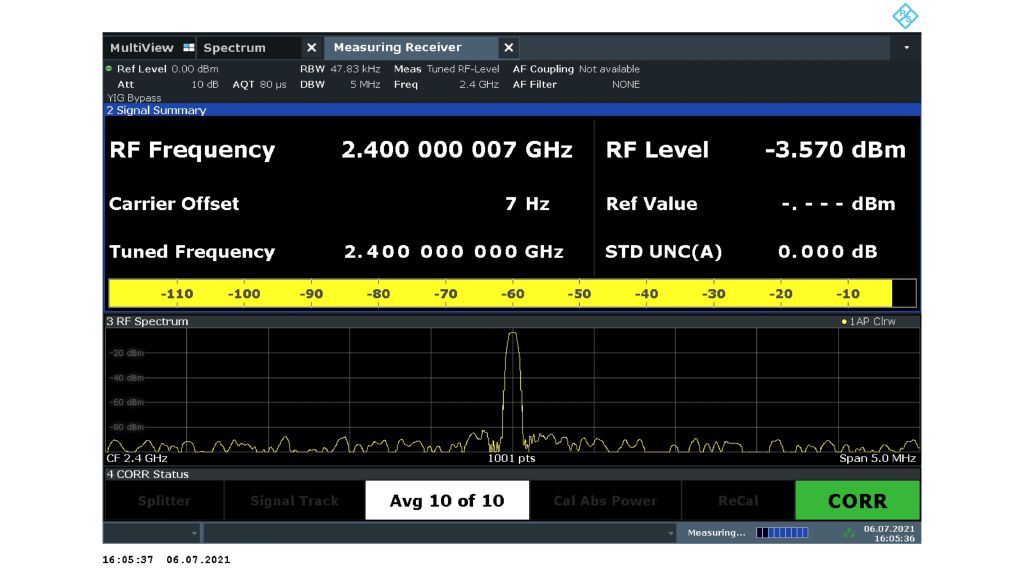

Измерительный приемник R&S FSMR3000 исключает вероятность ошибки измерения уровня благодаря калибровке смежного диапазона. В результате пользователи получают преимущество за счет высокой степени линейности прибора на уровне <(0,009 дБ ± 0,005 дБ на интервале 10 дБ) в рамках всего диапазона измерения уровня.
Нет необходимости в дополнительном датчике мощности; датчики мощности R&S NRP легко подключаются и автоматически распознаются. Измеритель мощности R&S NRP50T поддерживает весь диапазон частот от 0 до 50 ГГц, а оснащение датчиками мощности со встроенным делителем мощности упрощает процессы настройки и испытаний, исключая необходимость повторного подключения ИУ к датчику мощности и ВЧ-входу R&S FSMR3000. Доступны модули датчика мощности R&S NRP-Z27/-Z37 со встроенным делителем мощности для R&S FSMR3000.

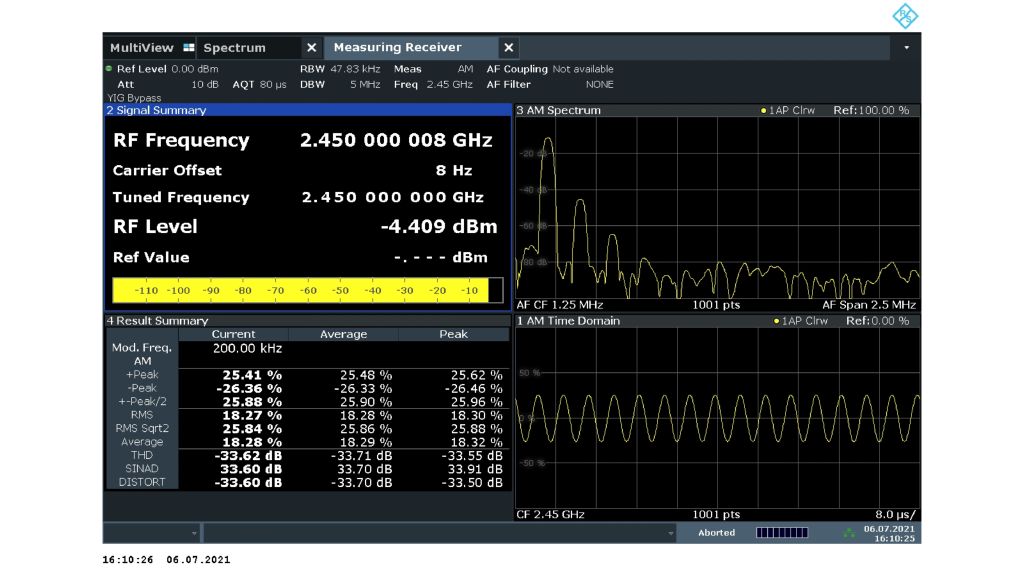

В R&S FSMR3000 установлен полнофункциональный встроенный анализатор модуляции, поддерживающий режимы аналоговой модуляции АМ, ЧМ и ФМ. Параметры звука измеряются на демодулированном сигнале. В процессе аудиоанализа используются различные аудиофильтры и детекторы, применяются функции коррекции предыскажений.
Измерительные функции для спектрального анализа, например гармоник, интермодуляционных составляющих третьего порядка (TOI) и т. д., а также полоса пропускания 80 МГц для анализа сигналов.

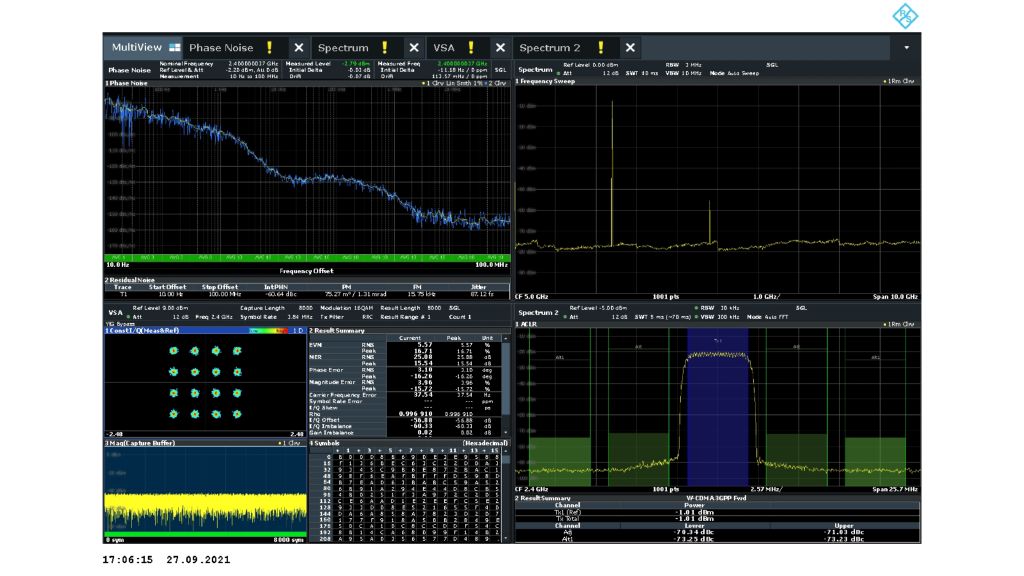

С опцией R&S FSMR3-B1 измерительный приемник превращается в полнофункциональный анализатор спектра и сигналов, который может измерять интермодуляционные составляющие третьего порядка (TOI), высшие гармоники, коэффициент шума и фазовый шум. Кроме спектральных измерений возможен анализ сигналов шириной 80 МГц с цифровой модуляцией, импульсов и сигналов VOR/ILS.
