Общее описание

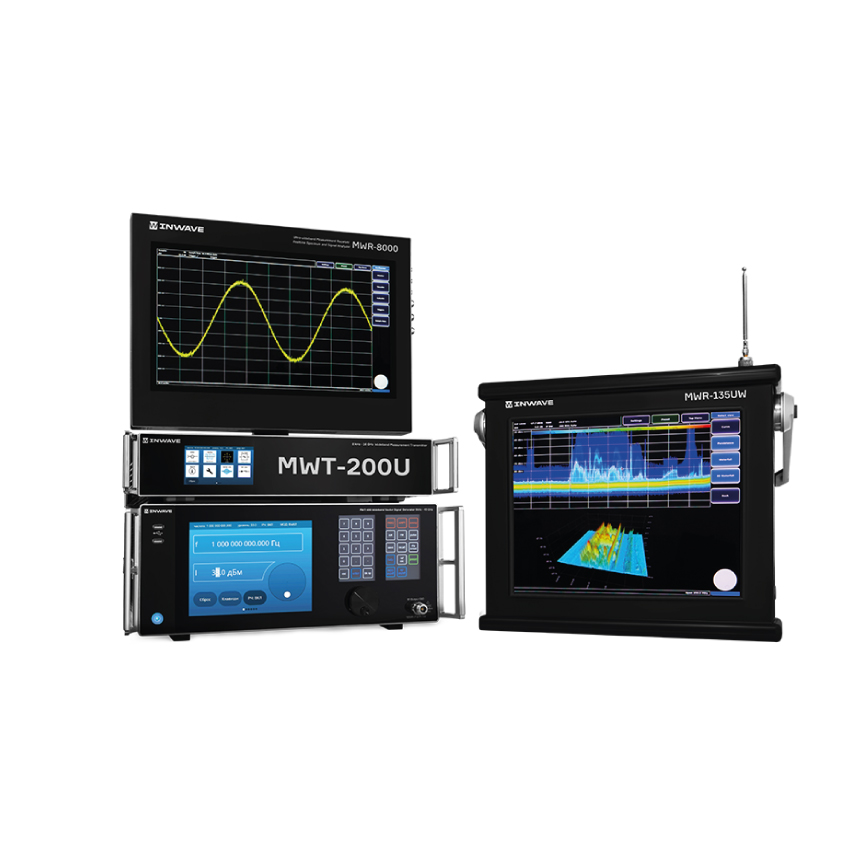

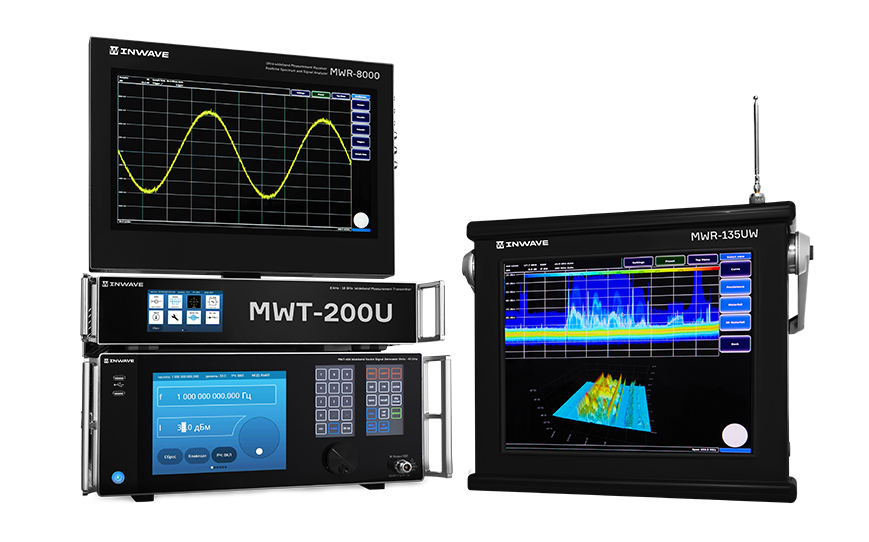

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Преимущества
- Широкий диапазон перестройки центральной частоты от 8 кГц до 13.5 ГГц
- Высокая точность измерения частоты (максимальное разрешение 0.1 Гц, опциональный встроенный рубидиевый генератор) и амплитуды сигнала (типовая погрешность 0.7 дБ)
- Ультранизкий уровень фазовых шумов обеспечивает возможность наблюдения слабых сигналов вблизи сильных мешающих сигналов
- Интегрированный преселектор из 9 переключаемых фильтров повышает избирательность и устойчивость к блокированию РПУ
- Высокая чувствительность (-163 дБм/Гц) позволяет анализировать слабые сигналы
- Опция режима анализа спектра реального времени позволяет выявлять 100% кратковременных нарушений спектральной маски сигналов в полосе единичного анализа 260 МГц

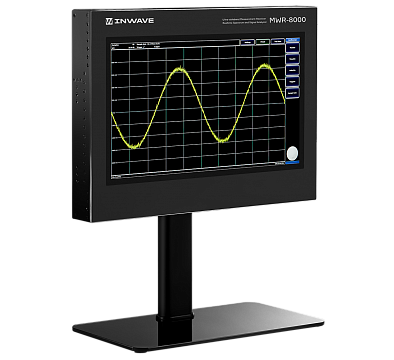

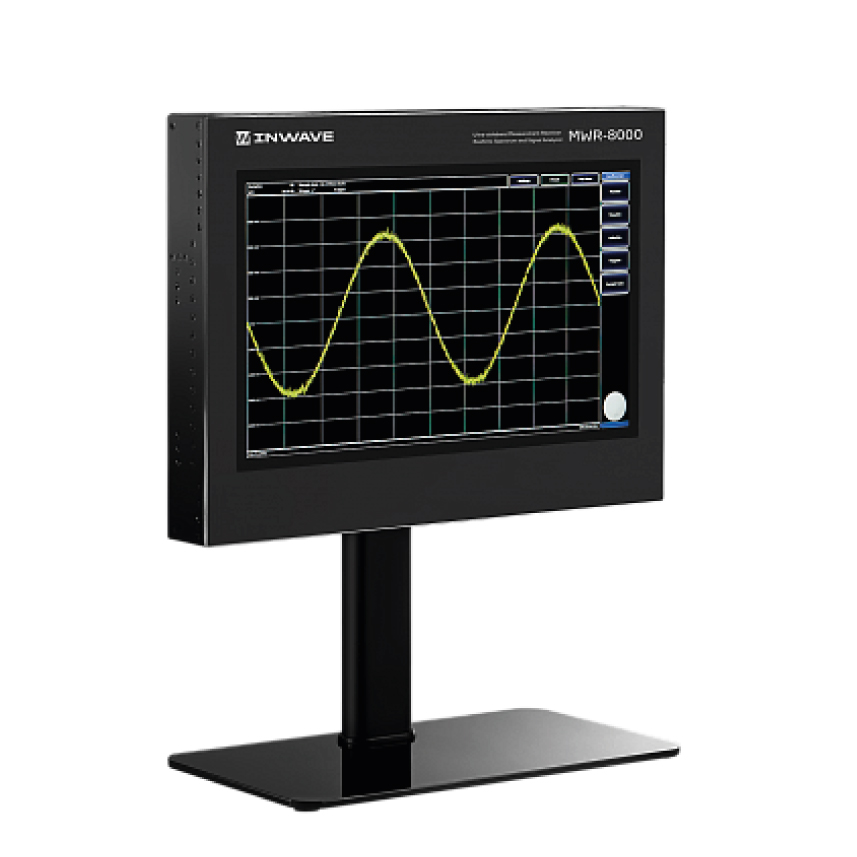

- 21.5” графический сенсорный дисплей для подробного исследования сигналов
- 800 МГц полоса анализа спектра реального времени, записи, демодуляции
- 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
- Фазовый шум -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
- Чувствительность -155 дБм/Гц, динамический диапазон 135 дБ/Гц
- Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
- 64 Гб объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
- Опция по измерению фазовых шумов
- Доступен в 2-х канальном исполнении
- Опция по анализу сигналов со всеми априорно неизвестными параметрами
- Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
Опции
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWR-RB Рубидиевый опорный генератор
- MWR-RB-ENH Улучшенный рубидиевый опорный генератор
- MWR-DDR DDR-память объемом 64 Гб MWR-2CH 2-й канал приема (1.5 ГГц макс.)
- MWR-SW 2-й РЧ-вход (переключаемый) для ВЧ-канала
- MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWR-SFP+ Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
- MWR-RC Удаленное управление
- MWR-100G Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
- MWR-UPR Доступ пользователя к программированию ПЛИС
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWR-RT Анализ спектра в реальном времени
- MWR-EMP Улучшенная защита по входу
Диапазон рабочих частот
8 кГц–1.5 ГГц | 4 ГГц | 8 ГГц (опции)
Чувствительность при 25°c, 1 ГГц
-155 дБм/Гц
Избирательность
90 дБ
Динамический диапазон
135 дБ
Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе
-13 (-18) дБм
Диапазон ослаблений входного аттенюатора
0 .. 31.5 дб, шаг 0.5
Коэффициент шума
10 (12) дБ
Уровень фазовых шумов на отстройке 10 кГц от несущей
-137 (-132) несущая 1 ГГц
Скорость сканирования при спектральном разрешении 100 кгц
40 ГГц/с
Число каналов приема
1 | 2 (опции)
Максимальная полоса приема, демодуляции и записи
800 МГц
Максимальная полоса анализа реального времени при спектральном разрешении 100 кгц
800 МГц
Минимальная полоса разрешения
0.1 Гц
Объем внутренней памяти
64 Гб
Интерфейсы вывода данных Гбит/с
10 Ethernet (QSFP28) 1 Ethernet (RJ-45)
Формат вывода данных
вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q)
