Общее описание
Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Преимущества
- Широкий диапазон перестройки центральной частоты от 8 кГц до 13.5 ГГц
- Высокая точность измерения частоты (максимальное разрешение 0.1 Гц, опциональный встроенный рубидиевый генератор) и амплитуды сигнала (типовая погрешность 0.7 дБ)
- Ультранизкий уровень фазовых шумов обеспечивает возможность наблюдения слабых сигналов вблизи сильных мешающих сигналов
- Интегрированный преселектор из 9 переключаемых фильтров повышает избирательность и устойчивость к блокированию РПУ
- Высокая чувствительность (-163 дБм/Гц) позволяет анализировать слабые сигналы
- Опция режима анализа спектра реального времени позволяет выявлять 100% кратковременных нарушений спектральной маски сигналов в полосе единичного анализа 260 МГц
- Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
- Гетеродин приемника построен с использованием классической схемы ФАПЧ
- Интерфейс ввода-вывода данных со скоростью 1 Гб/c (Ethernet SFP) обеспечивает передачу в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 11 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения.

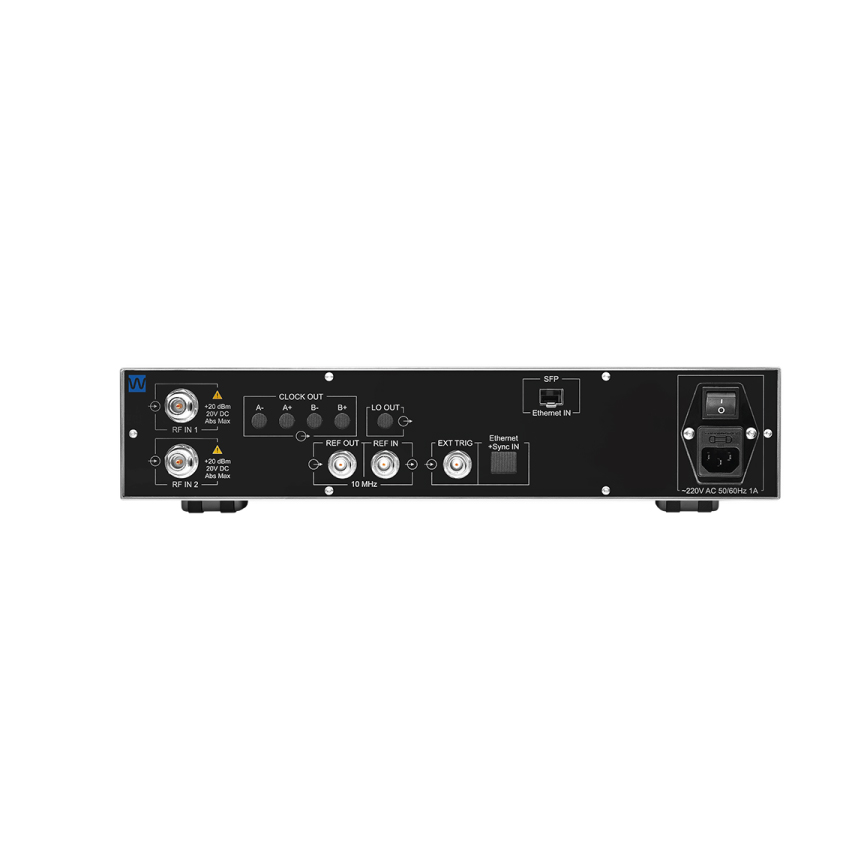

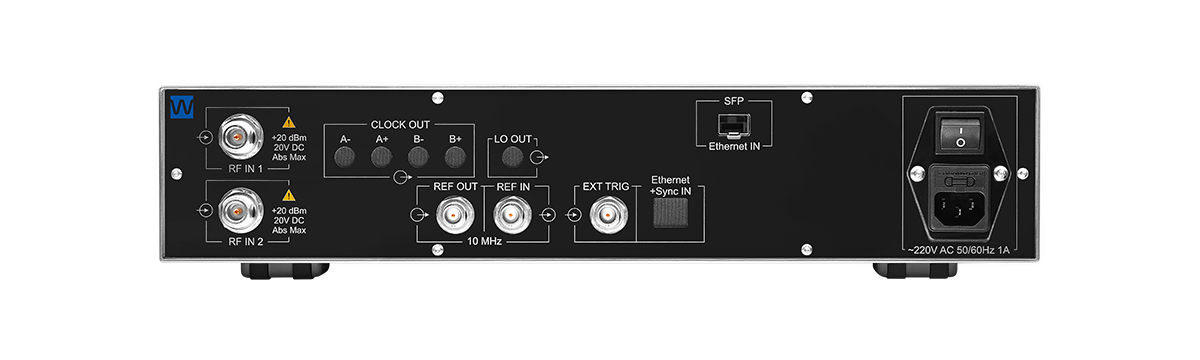

- Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема
Опции
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWR-SW Антенный переключатель (2 канала)
- MWR-RC Удаленное управление
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
Диапазон рабочих частот
8 кГц–4 ГГц | 8.5 ГГц | 10 ГГц | 13.5 (опции)
Чувствительность при 25°c, 1 ГГц
-163 дБм/Гц
Избирательность
85 дБ
Динамический диапазон
147 дБ
Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе
-13 (-16) дБм
Диапазон ослаблений входного аттенюатора
0 .. 31.5 дб, шаг 0.5
Коэффициент шума
8 (10.4) дБ
Уровень фазовых шумов на отстройке 10 кГц от несущей
-107дБн/Гц, несущая 1 ГГц
Скорость сканирования при спектральном разрешении 100 кгц
23 ГГц/с
Число каналов антенного переключателя
2 шт
Максимальная полоса приема, демодуляции и записи
260 МГц
Максимальная полоса анализа реального времени при спектральном разрешении 100 кгц
260 МГц
Минимальная полоса разрешения
0.1 Гц
Объем внутренней памяти
2 Гб (67108864 отсчетов)
Интерфейсы вывода данных Гбит/с
10 Ethernet (SFP+)
Формат вывода данных
вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q)
* указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств.
