Общее описание

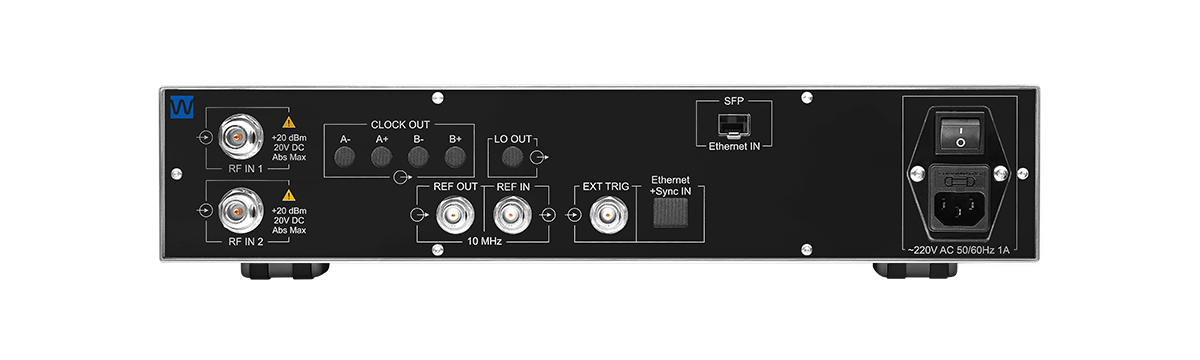

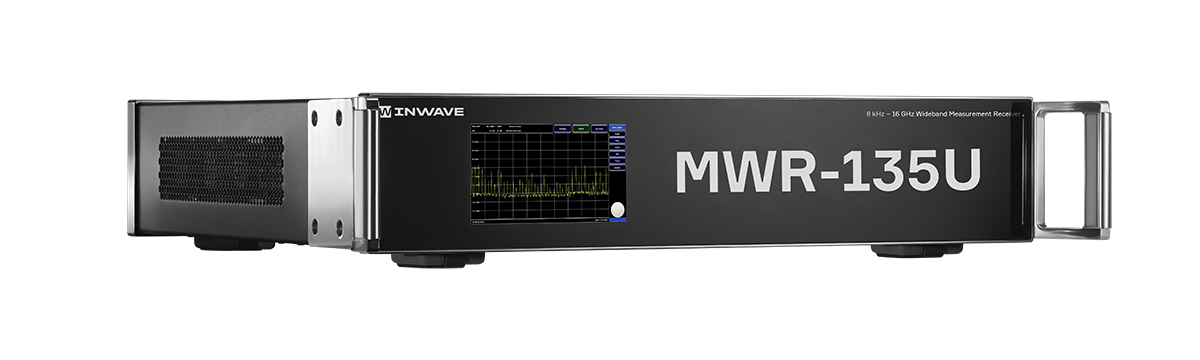

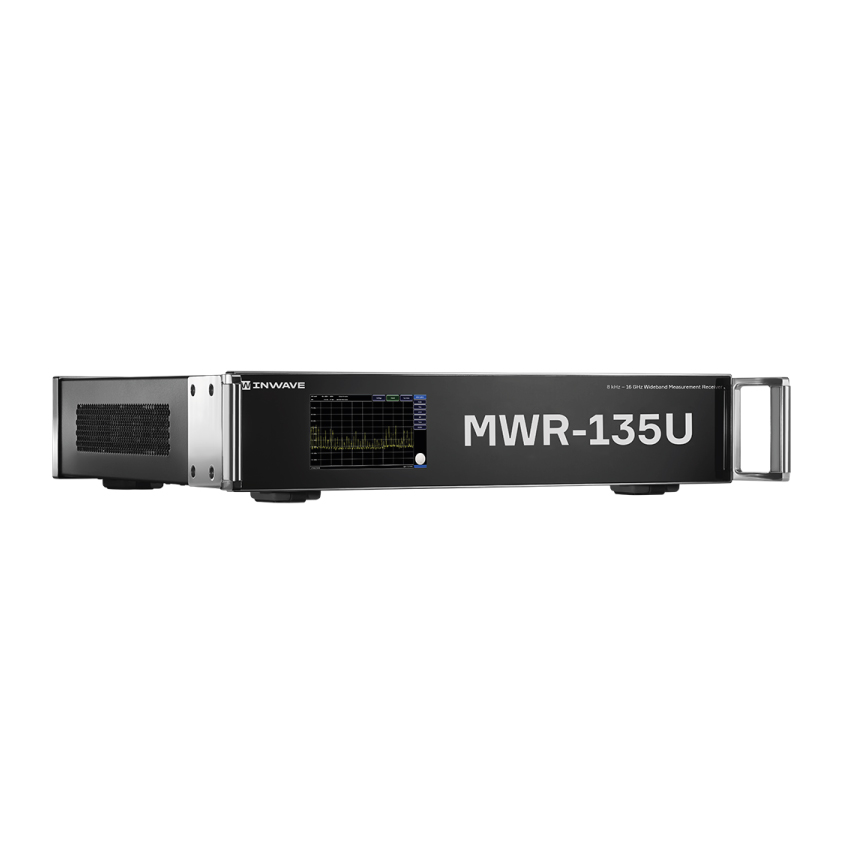

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Преимущества
- Широкий диапазон перестройки центральной частоты от 8 кГц до 13.5 ГГц
- Высокая точность измерения частоты (максимальное разрешение 0.1 Гц, опциональный встроенный рубидиевый генератор) и амплитуды сигнала (типовая погрешность 0.7 дБ)
- Ультранизкий уровень фазовых шумов обеспечивает возможность наблюдения слабых сигналов вблизи сильных мешающих сигналов
- Интегрированный преселектор из 9 переключаемых фильтров повышает избирательность и устойчивость к блокированию РПУ
- Высокая чувствительность (-163 дБм/Гц) позволяет анализировать слабые сигналы
- Опция режима анализа спектра реального времени позволяет выявлять 100% кратковременных нарушений спектральной маски сигналов в полосе единичного анализа 260 МГц
- Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
- Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS)и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
- Прибор обеспечивает следующие возможности:
-
- Анализ спектра в реальном времени в полосе 260 МГц
- Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
- Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
- Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц
-
- Программирование ПЛИС доступно пользователю (Kintex-7)
- Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема
Опции
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWR-RB Рубидиевый опорный генератор
- MWR-RB-ENH Улучшенный рубидиевый опорный генератор
- MWR-SFP Удаленное управление, скорость интерфейса 1 Гбит/с (SFP)
- MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWR-SFP+ Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
- MWR-SW Антенный переключатель (2 канала) MWR-RT Анализ спектра в реальном времени
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
- MWR-DDR DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
- MWR-DDR+ DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
- MWR-PN Измерение фазовых шумов
- MWR-EMI Набор ЭМИ фильтров
- MWR-UPR Доступ пользователя к программированию ПЛИС
Диапазон рабочих частот
8 кгц–4 ггц | 8.5 ггц | 10 ггц | 13.5 (опции)
Чувствительность при 25°c, 1 ГГц
-163 дБм/Гц
Избирательность
90 дБ
Динамический диапазон
147 дБ
Точка компрессии 1 дБпо входу, при выключенном входном аттенюаторе
-13 (-16) дБм
Диапазон ослаблений входного аттенюатора
0 .. 31.5 дб, шаг 0.5
Коэффициент шума
8 (10.4) дБ
Уровень фазовых шумов на отстройке 10 кгц от несущей
-139 (-132) несущая 1 ГГц-123 (116) несущая 10 ГГц
Скорость сканирования при спектральном разрешении 100 кГц
28 ГГц/с
Число каналов антенного переключателя
2 шт
Максимальная полоса приема, демодуляции и записи
260 МГц
Максимальная полоса анализа реального времени при спектральном разрешении 100 кгц
260 МГц
Минимальная полоса разрешения
0.1 Гц
Объем внутренней памяти
2 Гб (67108864 отсчетов)
Интерфейсы вывода данных Гбит/с
10 Ethernet (SFP+)
Формат вывода данных
вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q)
* указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств.
