Измерительный приемник двухканальный INWAVE MWR-135UPR-2; 13.5 ГГц

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

• Широкий диапазон перестройки центральной частоты от 8 кГц до 13.5 ГГц
• Высокая точность измерения частоты (максимальное разрешение 0.1 Гц, опциональный встроенный рубидиевый генератор) и амплитуды сигнала (типовая погрешность 0.7 дБ)
• Ультранизкий уровень фазовых шумов обеспечивает возможность наблюдения слабых сигналов вблизи сильных мешающих сигналов
• Интегрированный преселектор из 9 переключаемых фильтров повышает избирательность и устойчивость к блокированию РПУ
• Высокая чувствительность (-163 дБм/Гц) позволяет анализировать слабые сигналы
• Опция режима анализа спектра реального времени позволяет выявлять 100% кратковременных нарушений спектральной маски сигналов в полосе единичного анализа 260 МГц
• 2-х канальный когерентный РПУ

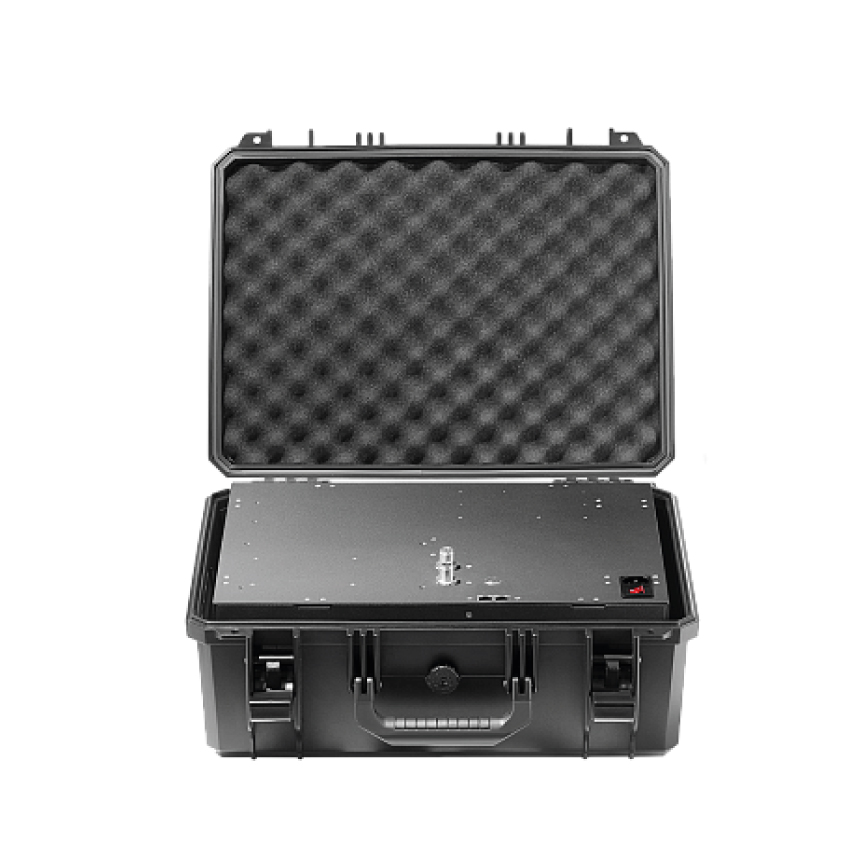

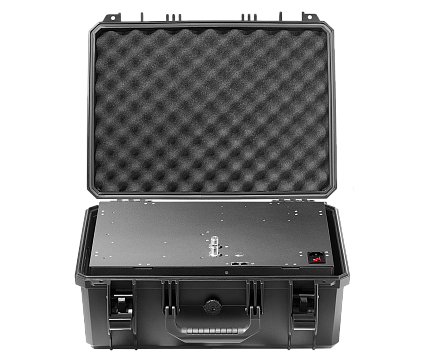

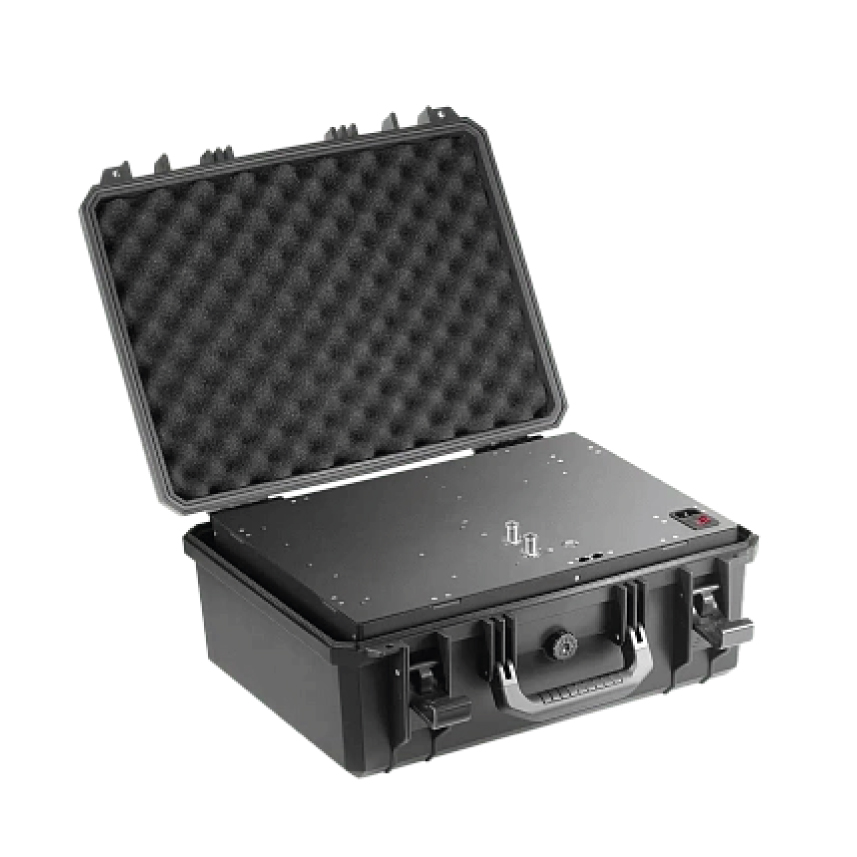

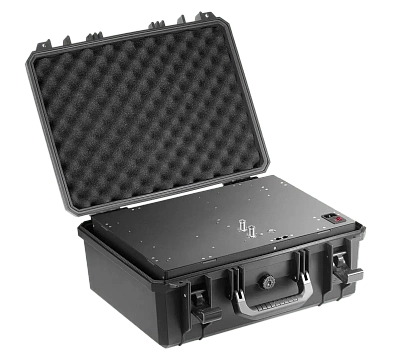

• Облегченное защищенное исполнение для работы в полевых условиях
• Новая архитектура РПУ позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
• Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
• Прибор обеспечивает следующие возможности:
  • • Анализ спектра в реальном времени в полосе 260 МГц
    • Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
    • Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
    • Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц
• Программирование ПЛИС доступно пользователю (2 х Kintex-7)

• MWR-OCXO Термостатированный опорный генератор (OCXO)
• MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
• MWR-DDR DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
• MWR-DDR+ DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
• MWR-EMI Набор ЭМИ фильтров
• MWR-UPR Доступ пользователя к программированию ПЛИС
• MWR-SW Антенный переключатель на каждый когерентный канал приема (суммарно обеспечивается подключение до 4 антенн к РПУ)
• MWR-RT Анализ спектра в реальном времени
• MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
• MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
