R&S SGS100A — это источник ВЧ-сигналов, разработанный согласно требованиям автоматизированных испытательных систем. Генератор может выступать и в качестве источника модулирующих сигналов (CW), и в качестве векторного генератора сигналов с встроенным I/Q-модулятором. Благодаря диапазону частот до 12,75 ГГц версия векторного генератора сигналов поддерживает все основные цифровые сигналы. CW-версию можно использовать как универсальный гетеродин и для испытаний в условиях помех согласно стандартам мобильной радиосвязи.
Самый маленький встроенный генератор сигналов — минимальная занимаемая в системе площадь.

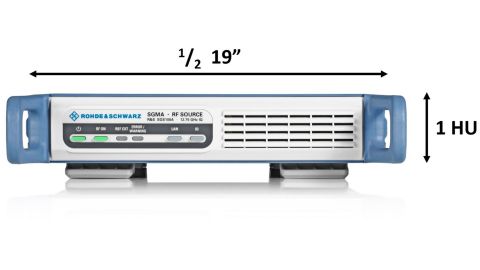

Небольшие размеры (всего один блок в стойке, ширина прибора равна половине ширины 19-дюймовой стойки) экономят место в испытательной системе и сокращают расходы. Четыре ВЧ-тракта до 12,75 ГГц теперь могут быть размещены в пространстве, которое ранее требовалось только для одного ВЧ-тракта, что существенно экономит место. Это делает R&S SGS100A идеальным устройством для систем ATE, даже если одновременно требуется несколько источников ВЧ-сигналов.

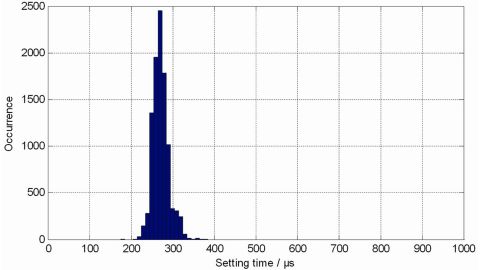

Для производственных систем для обеспечения высокой производительности требуется высокая скорость проведения испытаний. R&S SGS100A выполняет это требование несколькими способами. Его внутренняя архитектура и программное обеспечение рассчитаны на высочайшую скорость, а интерфейс PCIe/Ethernet передает команды дистанционного управления с максимальной скоростью.
В комплексной испытательной системе между генератором сигналов и ИУ типовые потери уровня составляют всего несколько децибел. Эти потери обусловлены использованием длинных кабелей, а также коммутационных матриц и фильтров. При типовом уровне выходного сигнала +22 дБмВт R&S SGS100A обеспечивает достаточный запас для компенсации таких потерь. Дополнительный неизнашиваемый электронный аттенюатор до 12,75 ГГц.

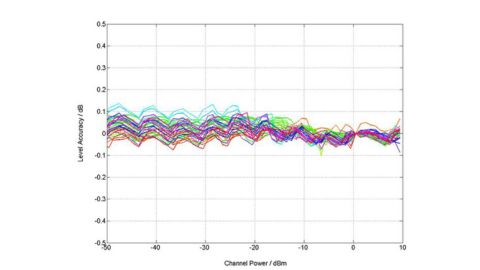

R&S SGS100A обеспечивает высокую скорость, обладает малыми размерами и поддерживает производительность, ранее доступную только для настольных приборов высокого класса. Но максимальный уровень — это еще не все. В откалиброванных испытательных системах для генератора важное значение имеет повторяемость и линейность уровней. Высокая повторяемость уровней обеспечивает требуемые условия испытаний и позволяет снизить допуски при определении предельных значений испытаний.

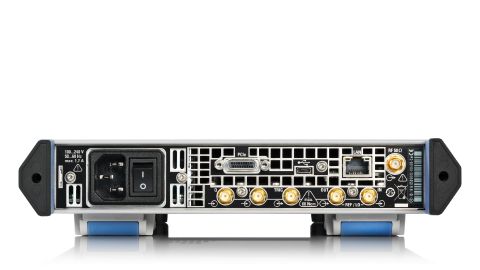

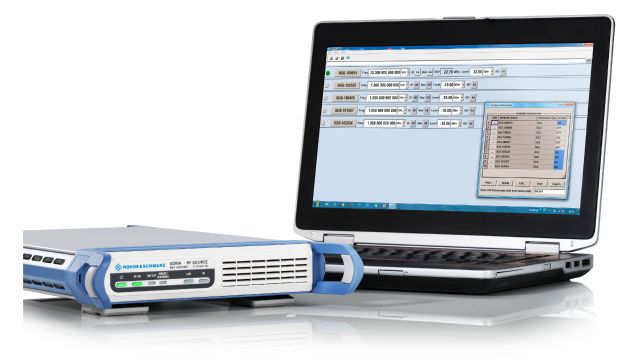

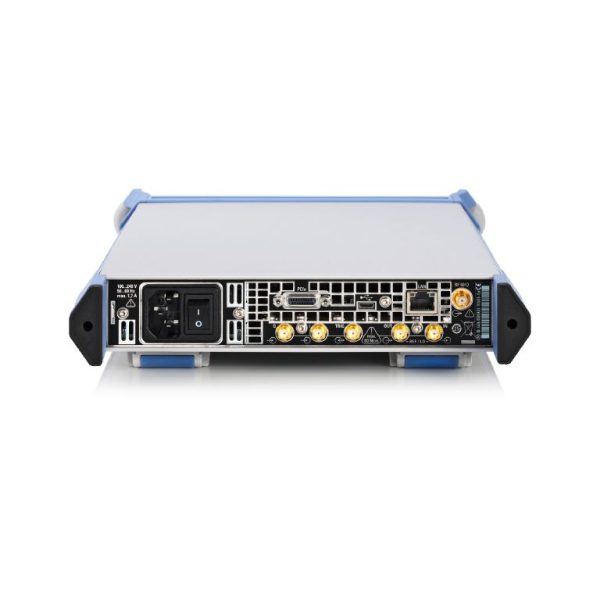

Несмотря на малые размеры, семейство изделий R&S SGMA характеризуется большим числом опций дистанционного управления. Для максимальной скорости установки рекомендуется использовать PCIe или Ethernet вместе с соответствующим драйвером прибора от компании Rohde & Schwarz, который доступен для ОС Windows и Linux. Стандартное расположение всех разъемов на задней панели прибора, а также широкий диапазон доступных адаптеров для монтажа в стойку обеспечивают простую интеграцию в испытательные системы.
- Привлекательная начальная цена

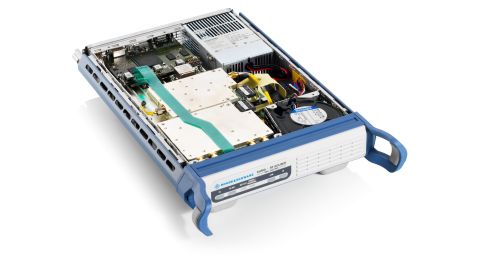

- Простая модульная конструкция, уменьшающая время ремонта и сокращающая простои испытательной системы до минимума
- Большой межкалибровочный интервал для сокращения до минимума расходов на обслуживание
- Трехлетняя стандартная гарантия
