Общее описание

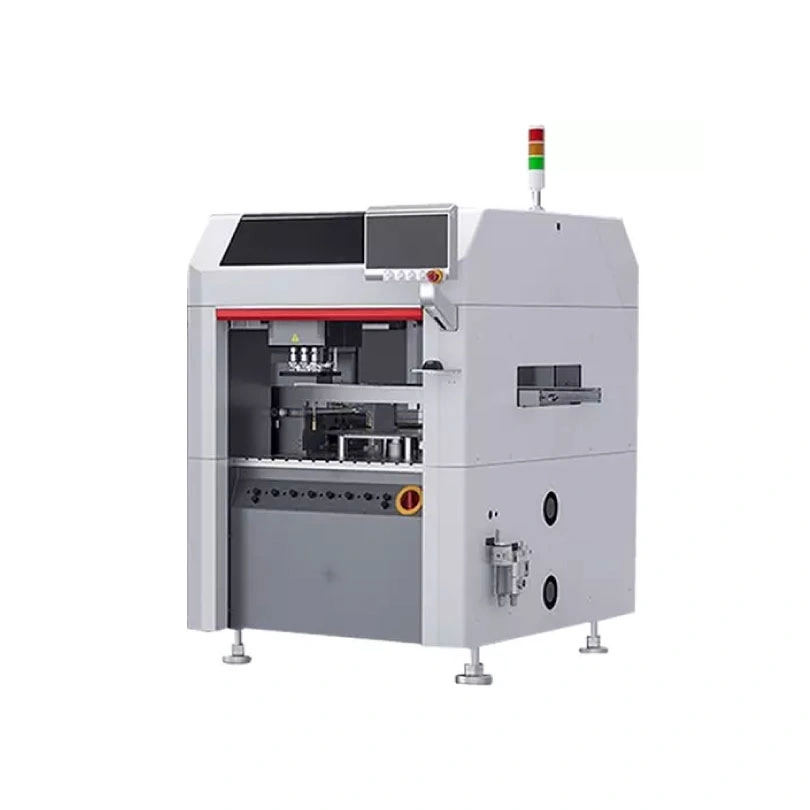

AI-550 — это современная система автоматизированного монтажа компонентов с интеллектуальными функциями управления и контроля качества.
Основные характеристики
- Максимальная производительность: 6000 компонентов в час
- Время установки одного компонента: 1.2-1.5 секунды
- Точность позиционирования: ±0.05 мм
- Количество монтажных головок: 6
Особенности системы
- Компактный размер установки, которая может быть легко интегрирована в производственную линию, поможет реализовать автоматизацию сборки ПП, особенно для комбинированных компонентов стандартных и нестандартных форм.
- Жесткая конструкция, движение по осям X/Y/Z с помощью серводивигателей, 6 захватов, продвинутый алгоритм управления движением и визуальный алгоритм для достижения высокой скорости и качества установки компонентов .
- Модульная конструкция, гибкая конфигурация, установка широкого спектра выводных компонентов
- Установочная головка позволяет установить шесть различных захватов для шести различных типов компонентов
- Питатели для различных типов компонентов, питатели с функцией формовки выводных компонентов
- 1-но секционный автоматический конвейер с регулировкой ширины и механизмом фиксации печатной платы габаритами до 800х550 мм.
- Система технического зрения, реализующая точность установки ± 0,05 мм.
- Функция обнаружения неправильно установленного компонента
- Программное обеспечение на базе Windws, полностью английский интерфейс, простота эксплуатации.
Макс. размеры ПП
стандарт (Ш)800x(Д)550 мм
Мин. размеры ПП
(Ш)50*(Д)70 мм
Напрвление транспортировки ПП
слева направо, односекционный конвейер
Приводная система
серводвигатели по осям X/Y/Z/R
Теоретическая скорость установки
6000 комп/час
Фактическая скорость установки
1.2 - 1.5 с/комп
Точность установки
±0.05 мм
Виды монтируемых компонентов
резистор, конденсатор, диод, триод, предохранитель, разъем, реле, индуктор, сетевой разъем и другие компоненты различных форм
габариты оборудования(ДхШхВ)
1426x1800x1500 мм (не включая сигнальную башню)
Масса оборудования
1000 кг
