Общее описание

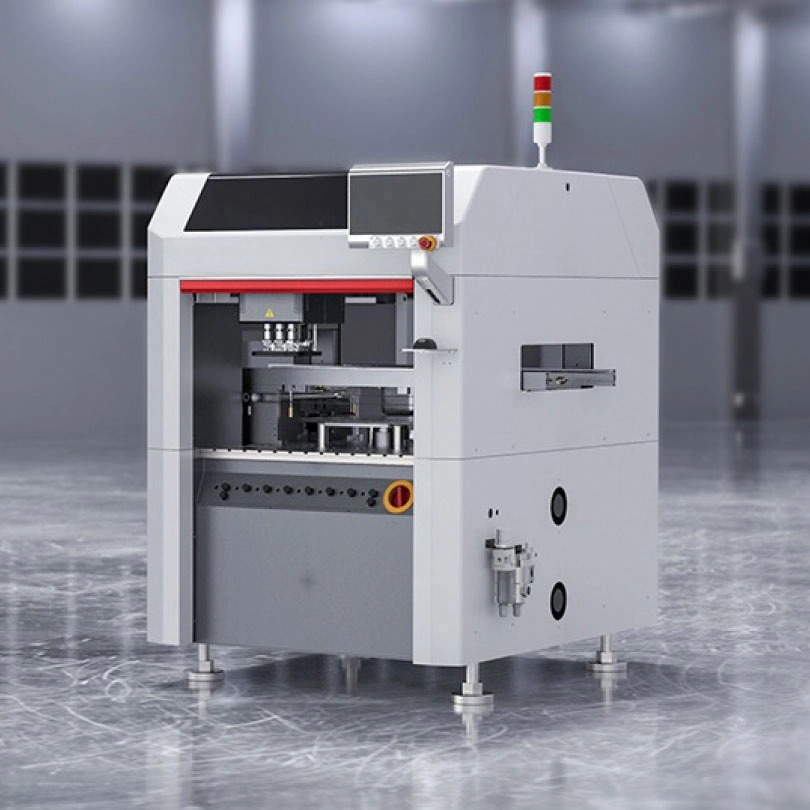

AI-400 представляет собой передовую систему автоматизированного монтажа компонентов, оснащенную искусственным интеллектом для оптимизации производственных процессов.
Основные характеристики
- Тип системы: гибридная установщик-пайка
- Производительность: до 40 000 компонентов в час
- Интеллектуальные функции:
- Автоматическое распознавание компонентов
- Самодиагностика процессов
- Оптимизация маршрутов
Особенности системы
- Компактный размер установки, которая может быть легко интегрирована в производственную линию, поможет реализовать автоматизацию сборки ПП, особенно для комбинированных компонентов стандартных и нестандартных форм.
- Жесткая конструкция, движение по осям X/Y/Z с помощью серводивигателей, 6 захватов, продвинутый алгоритм управления движением и визуальный алгоритм для достижения высокой скорости и качества установки компонентов .
- Модульная конструкция, гибкая конфигурация, установка широкого спектра выводных компонентов
- Установочная головка позволяет установить шесть различных захватов для шести различных типов компонентов
- Питатели для различных типов компонентов, питатели с функцией формовки выводных компонентов
- 3-ех секционный автоматический конвейер с регулировкой ширины и механизмом фиксации печатной платы габаритами до 400х450 мм.
- Система технического зрения, реализующая точность установки ± 0,05 мм.
- Функция обнаружения неправильно установленного компонента
- Программное обеспечение на базе Windws, полностью английский интерфейс, простота эксплуатации.
Макс. размеры ПП (ШхД)
стандарт 400x400 мм
Мин. размеры ПП (ШхД)
50х70 мм
Направление транспортировки ПП
слева направо, трехсекционный конвейер
Приводная система
серводвигатели по осям X/Y/Z/R
Теоретическая скорость установки
6000 комп/час
Фактическая скорость установки
0.8 - 1.2 с/комп
Точность установки
±0.05 мм
Виды монтируемых компонентов
резистор, конденсатор, диод, триод, предохранитель, разъем, реле, индуктор, сетевой разъем и другие компоненты различных форм
Габариты оборудования(ДхШхВ)
1426x1674x1500 мм (не включая сигнальную башню)
Масса оборудования
900 кг
