Общее описание

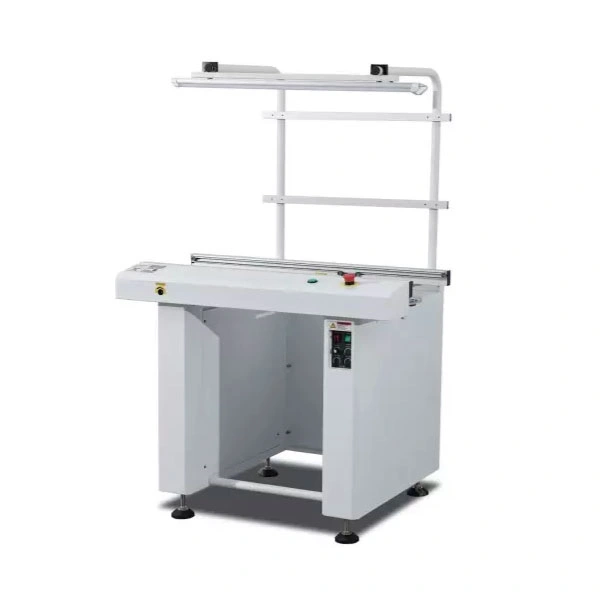

Инспекционный конвейер CYB330L предназначен для визуального контроля печатных плат в производственной линии. Оборудование обеспечивает точную и надежную транспортировку плат для проведения инспекций.
Данный модуль можно установить в любое место сборочной линии. Помимо поверхностного монтажа, оборудование можно использовать в линии маркировки, влагозащиты, отмывки и прочих технологический операций. инспекционный конвейер оснащен стойкой с подсветкой и кнопками старт/стоп для остановки и дальнейшего продвижения плат.
Основные особенности
- Программируемый контроллер Panasonic
- Подсветка
- Кнопка старт/стоп
- Датчик положения печатной платы
- Антистатический ремень конвейера
- Устойчивая надежная конструкция
- Универсальное применение – в любом месте линии
- Режим прохода платы без остановки By-pass
- Поддержка интерфейса SMEMA
Скорость конвейера
регулируемая от 0,5 до 20 м/мин
Клиренс под платой
30 мм
Электропитание
230 В переменного тока, 50 Гц, 1 фаза
Потребляемая мощность
максимум 120 ВА
Направление движения
слева направо
Высота конвейера
910 ± 30 мм
Максимальная нагрузка
1,5 кг на печатную плату
Интерфейс
SMEMA
Габариты (Д×Ш×В)
(B)×750×920 мм
Масса
70–100 кг
Стандартные длины (B)
500, 600, 1000, 1500, 2000 мм
Расстояние до фиксированной стороны
230 мм
