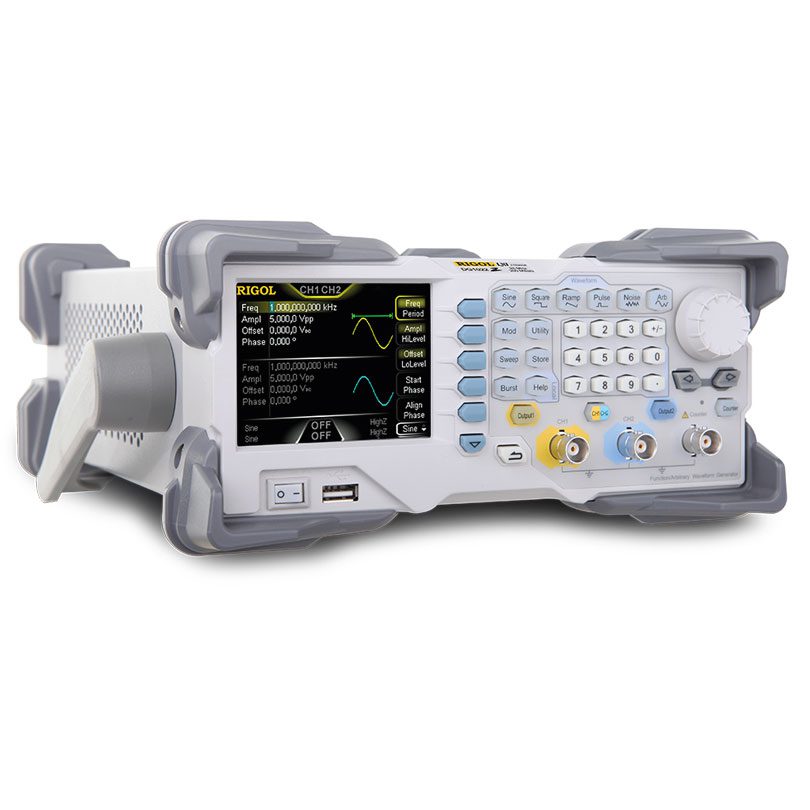

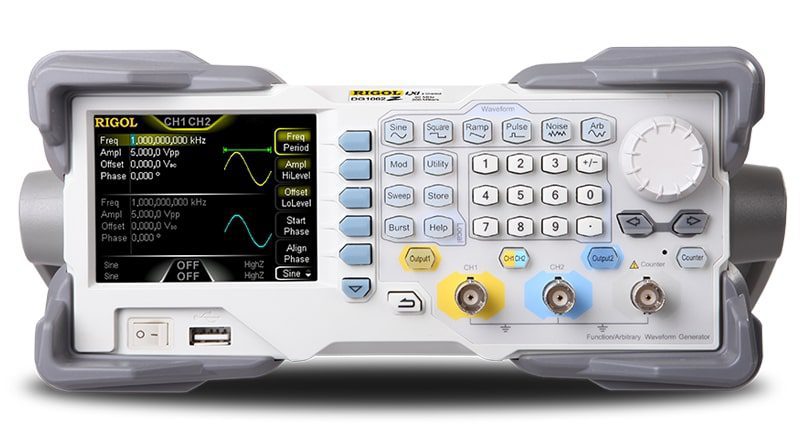

Генераторы функций / сигналов произвольной формы серии DG1000z — это многофункциональные генераторы сигналов, которые включает в себя генератор функций, генератор сигналов произвольной формы, генератор шума, генератор импульсов, генератор гармоник, аналоговый / цифровой модулятор, частотомер и другие функции. Все модели серии имеют два канала с одинаковыми функциями, регулировку фазы между каналами.

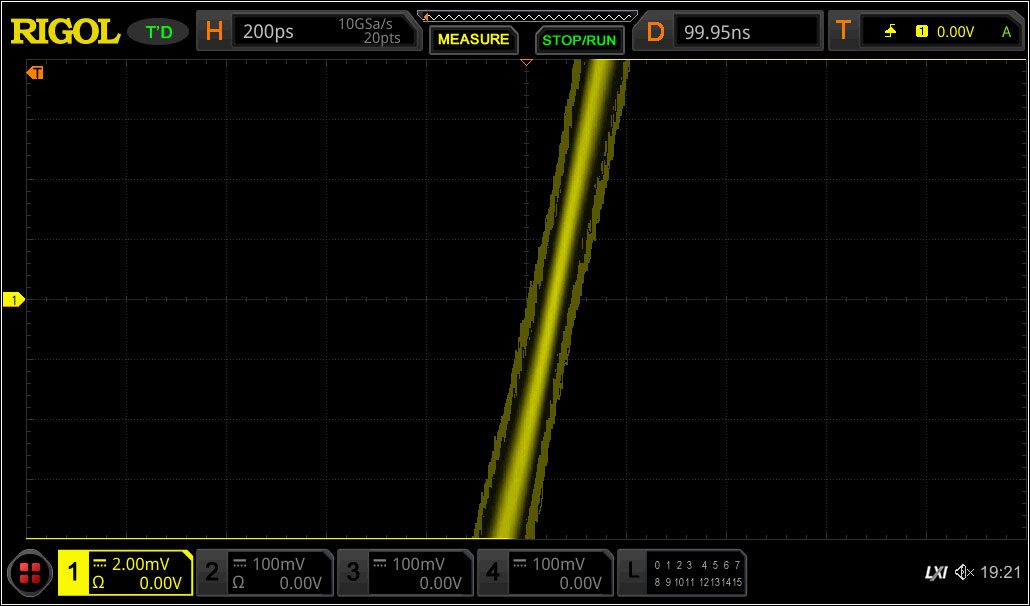

Инновационная технология SiFi RIGOL может генерировать любую форму сигнала по принципу «точка за точкой», восстанавливать сигнал без искажения, регулировать и точно выставлять частоту дискретизации, уменьшать дрожание сигнала, генерируемого традиционным источником сигнала DDS, дрожание может достигать 200 пс.

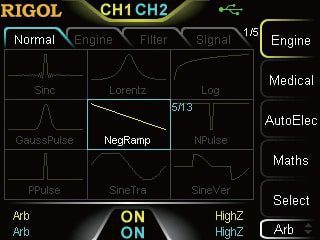

Как всем известно, генератор сигналов RIGOL включает в себя множество популярных привычных типов сигналов, которых вполне достаточно для создания любых реальных сигналов. DG1000Z продолжает эту традицию, включая более 160 различных форм сигналов, все из которых доступны из меню выбора на передней панели.

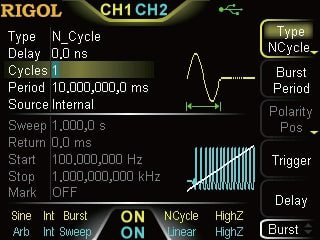

Она поддерживает сканирование от низкой до высокой частоты, или от высокой до низкой частоты. Тип сканирования включает в себя линейное, логарифмическое и пошаговое. Может устанавливаться частота «отметки», чтобы удовлетворить потребности применений больших частот и амплитуд. Функция пакетного режима обеспечивает N-цикл, бесконечный и стробирующий три типа импульсных сигналов.

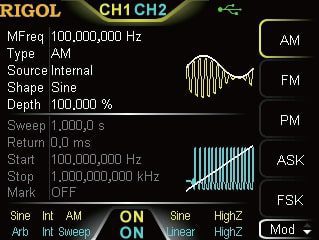

Типы модуляции включают в себя am, FM, PM, ask, FSK, PSK и PWM, а также поддерживают внутренние и внешние источники модуляции для удовлетворения потребностей в большем обучении или тестировании систем связи.

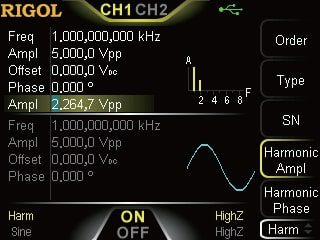

Встроенная функция генератора 8-й гармоники выводит гармонику с указанным временем, амплитудой и фазой, которая обычно используется при тестировании оборудования для обнаружения гармоник, или оборудования для фильтрации гармоник.

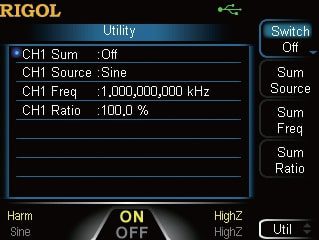

Может формировать заданную частоту и долю амплитуды сигнала на основном сигнале для выхода; когда функция отслеживания канала включена, то все параметры двух каналов могут быть обновлены одновременно в соответствии с настройкой пользователя.

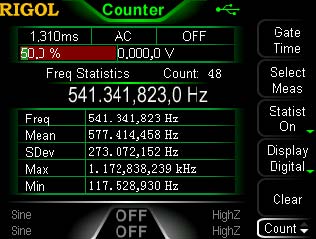

Он обеспечивает функцию измерения 7-ми битного частотомера, которая может измерять частоту, период, коэффициент заполнения, положительную ширину импульса, отрицательную ширину импульса и другие параметры внешнего входного сигнала, а также поддерживает статистику результатов измерений. Частотомер может работать одновременно с двухканальным выходом.
