Общее описание

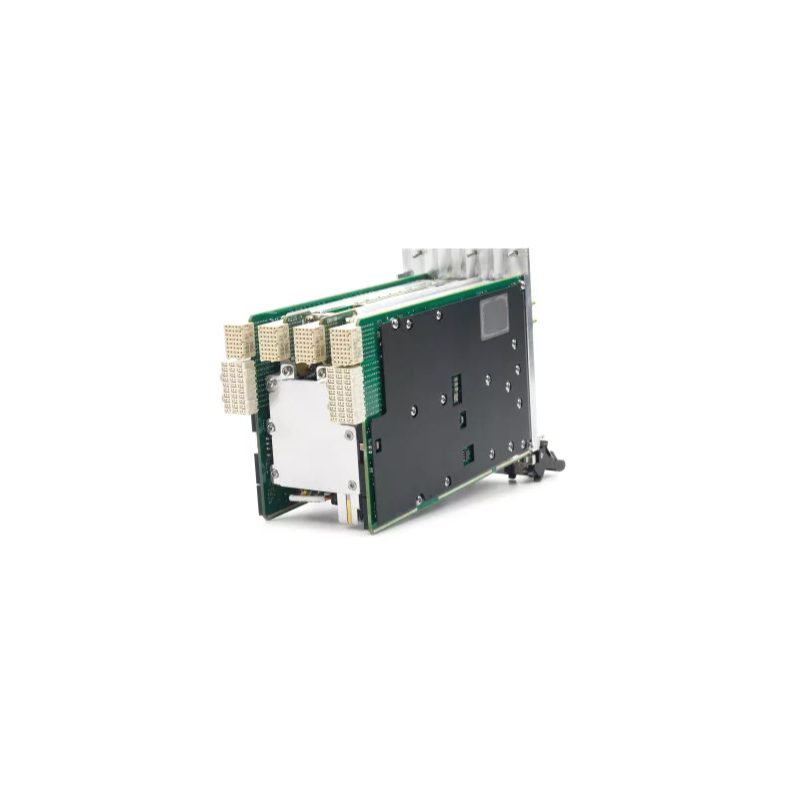

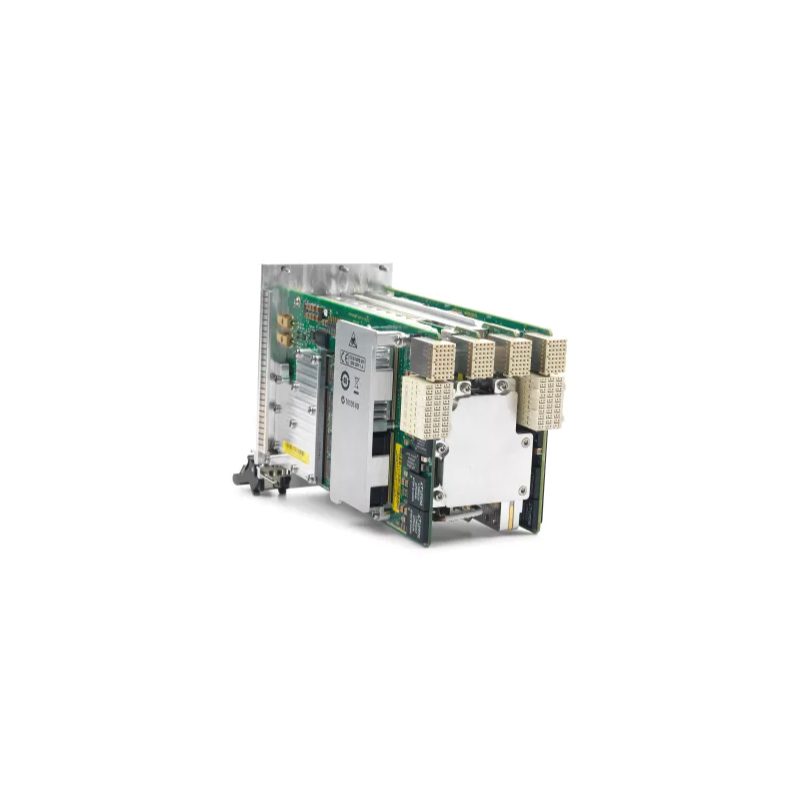

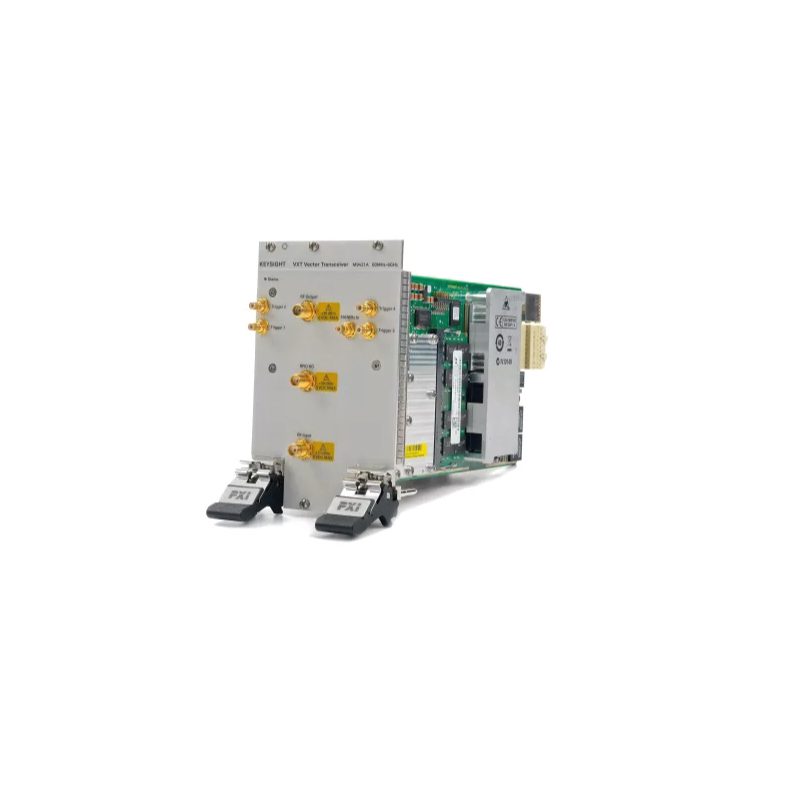

Векторный приёмопередатчик M9421A VXT в формате PXIe компании Keysight разработан для быстрого создания технических решений и повышения производительности при тестировании компонентов систем беспроводной связи и устройств “интернета вещей” в процессе производства. Обеспечивает значительное повышение скорости измерений за счёт использования ПЛИС и обладает развитым встроенным программным обеспечением.
Технические характеристики
- Частота: от 60 МГц до 6 ГГц
- Опции расширения диапазона частот: 3,8 ГГц; 6 ГГц
- Выходная мощность на частоте 1 ГГц: от -150 дБм до +18 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -113 дБн/Гц
- Переключение частоты: от 400 мкс до 2 мс
- Полоса IQ модуляции, внутренняя/внешняя: 160 МГц
- ПО: общего назначения, сотовая/беспроводная связь
- Объем памяти для воспроизведения сигналов: 512 Мвыб
Преимущества
- Идеально подходит для тестирования компонентов систем беспроводной связи, усилителей мощности и ВЧ модулей входных каскадов в процессе производства
- Повышение плотности каналов благодаря возможности размещения до 4 приборов VXT в одном 18-слотовом шасси
- Возможность использования открытых библиотек испытательных сигналов и стандартных решений
- Аппаратное повышение скорости измерений за счет использования встроенных ПЛИС
- Развитое программное обеспечение для измерения коэффициента шума и анализа стандартных сигналов
Опции расширения диапазона частот
3,8 ГГц; 6 ГГц
Уровень производительности
3/6
Выходная мощность на частоте 1 ГГц
от -150 дБм до +18 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц
-113 дБн/Гц
Тип
Векторный
