Общее описание
M9384B VXG-m — это первый в отрасли двухканальный генератор микроволновых сигналов с частотой до 44 ГГц:
- Генераторы сигналов Keysight VXG обладают рядом расширенных функций.
- Оптимизируйте точность измерений и минимизируйте погрешность для широких диапазонов частот на миллиметровых волнах
- Воспользуйтесь оптимизированным графическим пользовательским интерфейсом для 5G NR при создании тестовых сигналов, соответствующих стандартам

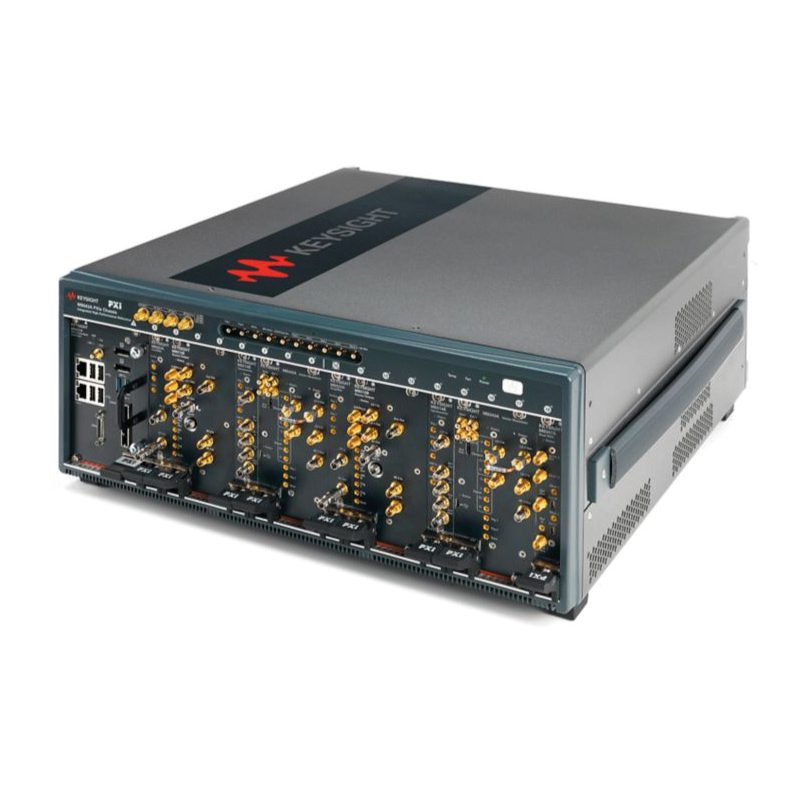

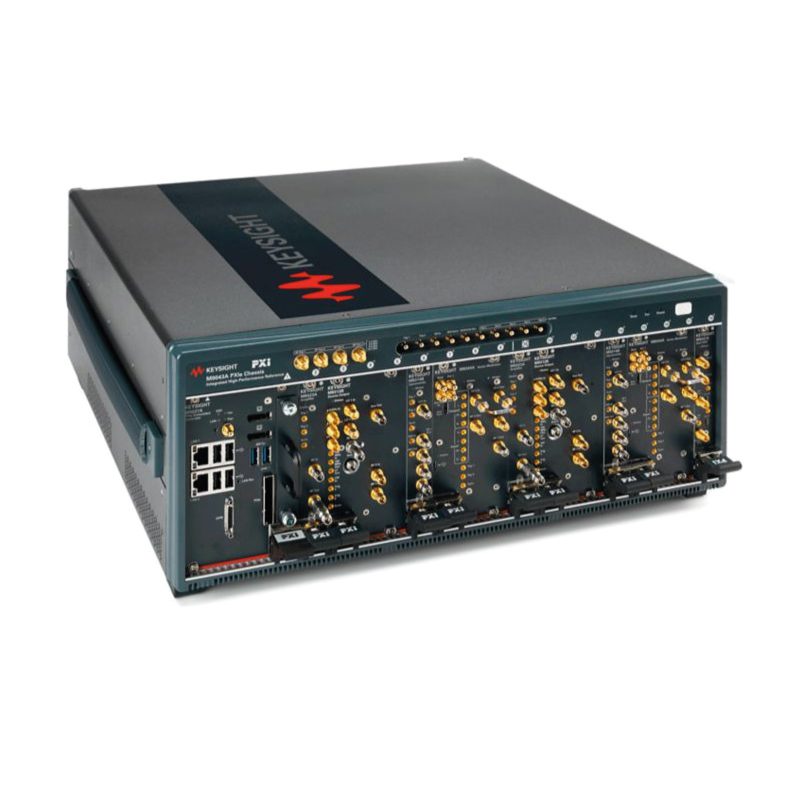

- Выбирайте из двух удобных форм-факторов с одинаковой производительностью — настольный мультисенсорный или PXI
Особенности
- Широкая радиочастотная полоса пропускания (2 ГГц)
- Высокая выходная мощность для компенсации системных потерь и обеспечения работы усилителя мощности 5G и тестирования по беспроводной сети (OTA)
- Фазовая когерентная синхронизация гетеродина (ГЧ) и синхронизация базовой полосы частот для многопользовательского или формирующего луч MIMO OTA тестирования
- Программное обеспечение для генерации сигналов PathWave поддерживает создание сигналов для конкретного приложения и на заказ
- Сигналы, соответствующие стандарту 3GPP 5G NR, с кодированием каналов и поддержкой нескольких антенных портов
Стандартные конфигурации
- Одноканальный генератор СВЧ-сигналов VXG, базовый
- Одноканальный генератор СВЧ-сигналов VXG, оптимизированный для 5G
- Двухканальный генератор СВЧ-сигналов VXG, базовый
- Двухканальный генератор СВЧ-сигналов VXG, оптимизированный для 5G
Частота
44 ГГц
Выходная мощность при частоте 1 ГГц
+20 дБм
Переключение частоты (типичное)
28 мс
Гармоники при частоте 1 ГГц
-46 дБк
Фазовый шум при частоте 1 ГГц (смещение 20 кГц)
-137 дБк/Гц
Тип
Векторный
