Общее описание

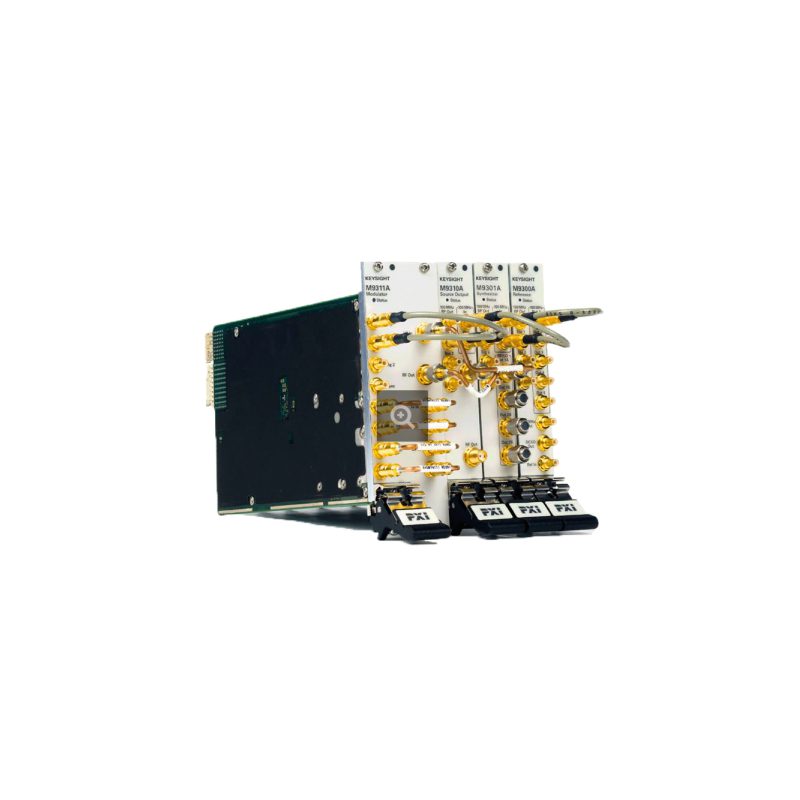

Векторный генератор ВЧ-сигналов в формате PXIe M9381A компании Keysight – компактное модульное техническое решение, которое обеспечивает перекрытие по частоте от 1 МГц до 3,0 или 6,0 ГГц. M9381A увеличивает производительность испытаний, обладая самой быстрой в отрасли скоростью переключения частоты и амплитуды. Он сокращает время испытания за счёт эксклюзивного технического решения, используемого при настройке модулирующего сигнала и позволяющего переключать значения амплитуды и частоты менее чем за 10 мкс. Управление прибором осуществляется через программную переднюю панель и программные интерфейсы, настроенные к выбранной среде разработки приложений (ADE).
Технические характеристики
- Частота: 1 МГц до 6 ГГц
- Опции расширения диапазона частот: 3,6 ГГц
- Выходная мощность на частоте 1 ГГц: -130 дБм до +20 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -122 дБн/Гц
- Переключение частоты: от 10 мкс до 2 мс
- Полоса IQ модуляции, внутренняя/внешняя: 160 МГц
- Режим свипирования: список, пошаговое
- ПО: общее назначение, сотовая/беспроводная связь, аудио/видео вещание
Преимущества
- Три варианта значений полосы модуляции ВЧ сигнала (40 МГц, 100 МГц или 160 МГц); возможность модернизации по мере изменения потребностей тестирования
- Повышение производительности испытаний за счет высокой скорости настройки частоты и переключения амплитуды
- Компактное решение для тестирования систем 8×8 MIMO с фазовой когерентностью
- Быстрая настройка процедуры испытаний с помощью аттестованных специализированных типовых решений
- Сокращение времени моделирования сигналов при использовании совместно с программным обеспечением Keysight Signal Studio и Waveform Creator
Частота
6 ГГц
Выходная мощность при частоте 1 ГГц
19 дБм
Фазовый шум при частоте 1 ГГц (смещение 20 кГц)
122 дБк/Гц
Тип
Векторный
