Общее описание

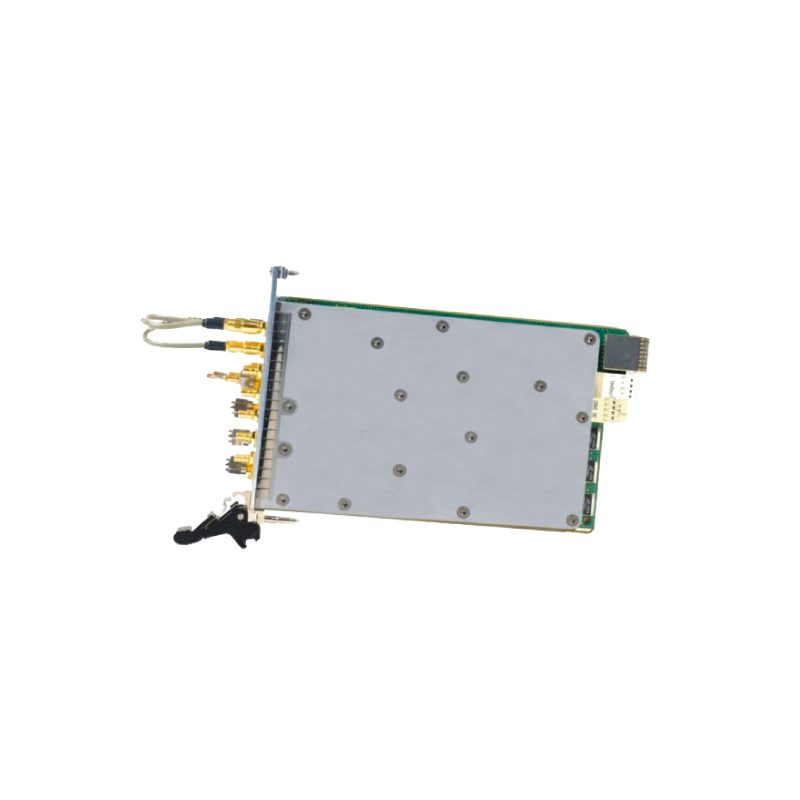

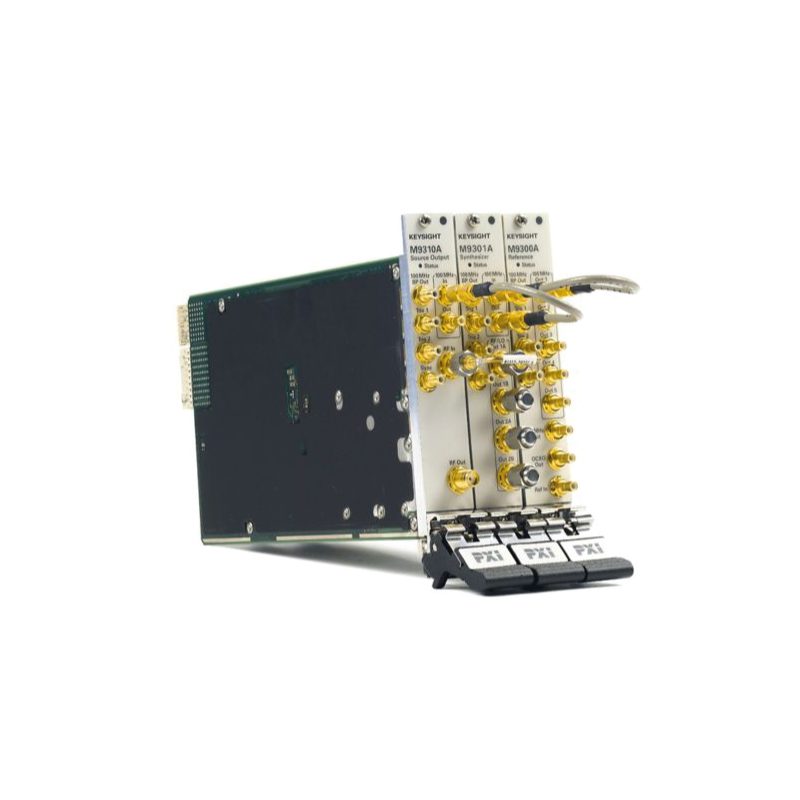

Благодаря высокому уровню выходной мощности и точности измерений источник непрерывных колебаний Keysight M9380A обеспечивает отличное качество и превосходные характеристики в компактном форм-факторе PXI. Типовая конфигурация источника M9380A включает три отдельных модуля в формате PXIe: источник выходного сигнала M9310A, синтезатор M9301A и источник опорной частоты M9300A, которые рассчитаны на использование в составе высокоскоростных интерфейсов передачи данных и быстродействующих автоматизированных испытательных систем. Управление прибором осуществляется с помощью программной передней панели и программных интерфейсов, адаптированных к приложению заказчика и среде разработки.
Технические характеристики
- Частота: 1 МГц до 6 ГГц
- Опции расширения диапазона частот: 3,6 ГГц
- Выходная мощность на частоте 1 ГГц: -130 дБм до +20 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -122 дБн/Гц
- Переключение частоты: 5 мс
- Уровень гармоник на частоте 1 ГГц: < -29 дБн
- Негармонические составляющие на частоте 1 ГГц: < -70 дБн
Преимущества
- Компактный модульный аналоговый генератор сигналов
- Высокое качество сигнала при использовании в качестве замены гетеродина, для внесения помех и тестирования компонентов
- Минимальная необходимость использования внешних усилителей благодаря мощности выходного сигнала +18 дБм во всем диапазоне частот
- Простая интеграция в быстродействующие автоматизированные испытательные системы
- Сокращение времени запуска благодаря возможности установки программ за один шаг
Диапазон частот
От 1 МГц до 3,0 или 6,0 ГГц
Уровень мощности выходного сигнала
18 дБм – по всему диапазону частот; 19 дБм – от 1 МГц до 5 ГГц
Фазовый шум
< –122 дБн/Гц (1 ГГц, отстройка 20 кГц)
Погрешность уровня выходного сигнала
< ± 0,4 дБ
Формат
PXIe, 3 слота
