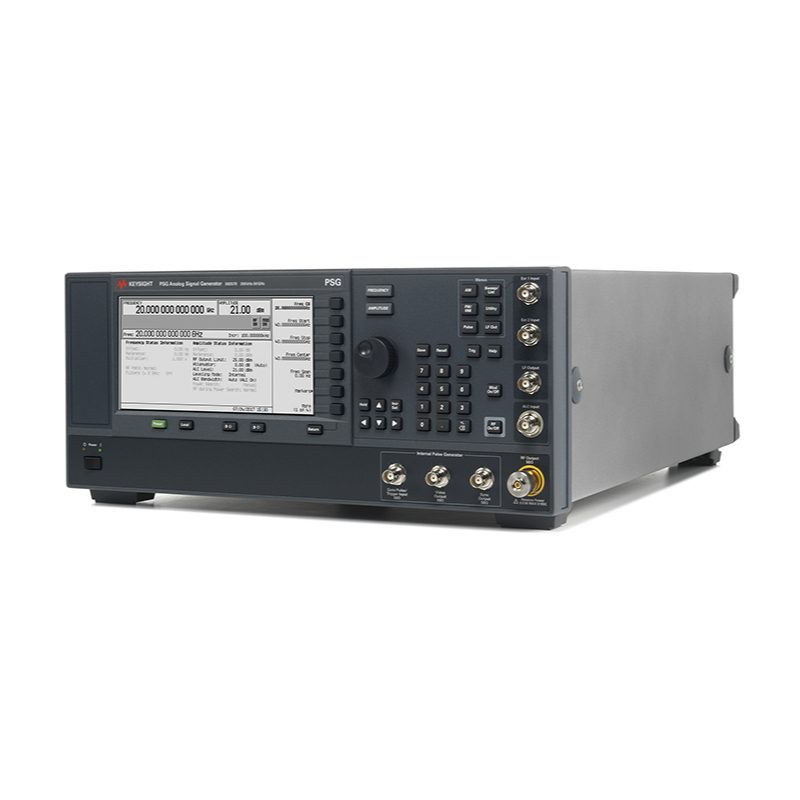

Особенности аналогового СВЧ генератора сигналов Keysight E8257D
- Высочайшая точность установки частоты и амплитуды, отличные показатели по искажениям и паразитным составляющим
- Тестирование мощных устройств и компенсация потерь в системе благодаря выходной мощности 1 Вт
- Тестирование доплеровских РЛС, АЦП и приемников благодаря минимальному уровню фазовых шумов
- Тестирование параметров устройств и схем путем добавления в сигнал амплитудной, частотной, фазовой и импульсной модуляции
- Тестирование в диапазоне частот до 1,1 ТГц при использовании модулей расширения
Основные функции
- Диапазон частот от 250 кГц до 20 ГГц (E8257D-520)/ 31,8 ГГц (E8257D-532)/ 40 ГГц (E8257D-540)/ 50 ГГц (E8257D-550) и 67 ГГц (E8257D-567)
- Формы сигнала внутреннего источника модуляции: синусоидальный, меандр, положительная пила, отрицательная пила, треугольный, гауссов шум, равномерный шум, свипированный синус, сдвоенный синус
- Времена спада/нарастания 8 нс
- Уровень выходного сигнала от 20 до -135 дБм с погрешностью ± 0,6 до 1,3 дБ
- Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно-импульсная (ШИМ)
- Модуляция импульсами шириной 20 нс (ном.) вплоть до нижней границы 10 МГц
- Разрешение 0,01 Гц
- Встроенный генератор функций
- Фазовый шум менее -110 дБн/Гц (отстройка от несущей 20 кГц, несущая 10 ГГц)
- Режимы свипирования: пошаговое по частоте или по амплитуде или и то и другое (от начальной до конечной точки); по списку частот или по амплитуде или и то и другое (произвольный список)
- Интерфейсы GPIB, RS-232 и LAN, внешние дифференциальные I/Q — входы, драйверы SCPI и IVI-COM, EEsof Advanced Design System
Частотный диапазон
250 кГц…20 ГГц
Уровень производительности
5/6
Выходная мощность на частоте 1 ГГц
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц
-135 дБм до +21 дБм
Габаритные размеры
178 х426 х 515 мм
Напряжение питания
115/230В, 50/60 Гц
Масса
22 кг
