Общее описание
Генераторы семейства MXG, обеспечивающие чистые и точные сигналы, являются альтернативой аналоговым генераторам серии PSG, но имеют меньшие габаритные размеры и более высокое быстродействие. Они обеспечивают превосходные характеристики по спектральной чистоте сигналов, уровню выходной мощности и скорости переключения, позволяя выполнять тестирование устройств на системном и модульном уровне.
- Предназначены для удовлетворения потребностей испытательных систем с диапазоном частот до 13, 20, 31,8 или 40 ГГц
- Решают проблемы проведения ответственных испытаний модулей и систем РЛС, предлагая лучшие в классе характеристики фазового шума (–129 дБн/Гц при отстройке 10 кГц, несущая 10 ГГц, тип. значение, с опцией UNY) и негармонических составляющих (–75 дБн на частоте 10 ГГц)
- Экономят пространство и поддерживают строгое соответствие требованиям испытаний, приближаясь по уровню технических характеристик к генераторам сигналов серии PSG и занимая всего лишь 2U высоты стойки
- Ускоряет процесс калибровки за счёт лучшей в своём классе скорости переключения, не превышающей 600 мкс

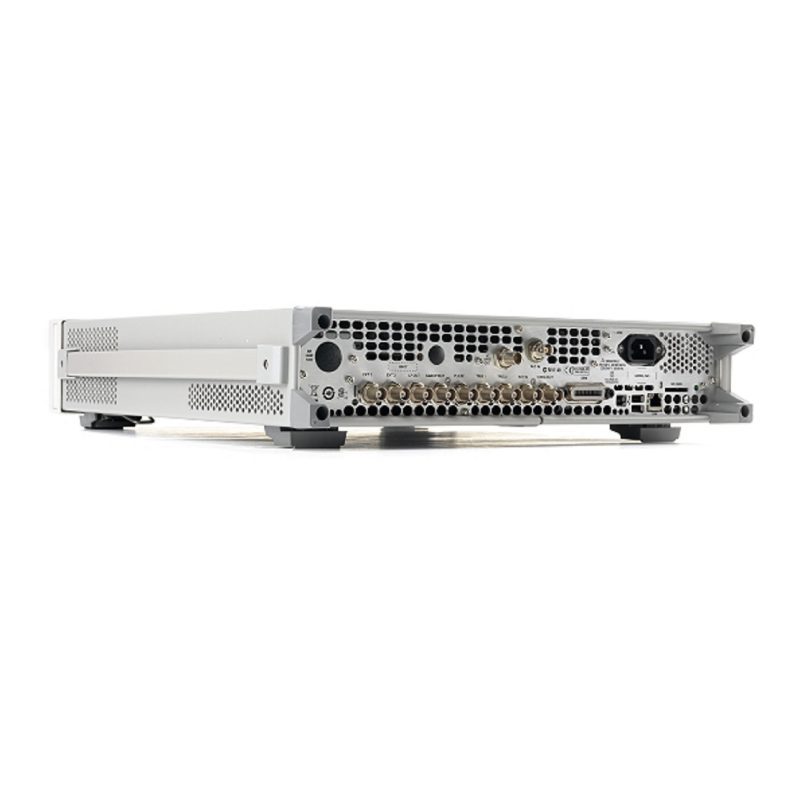

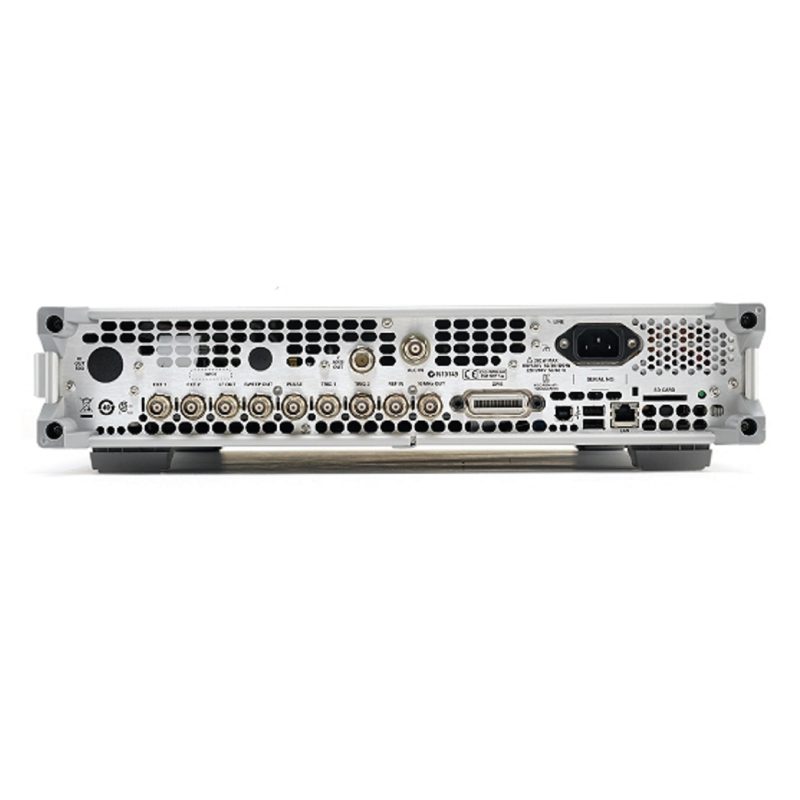

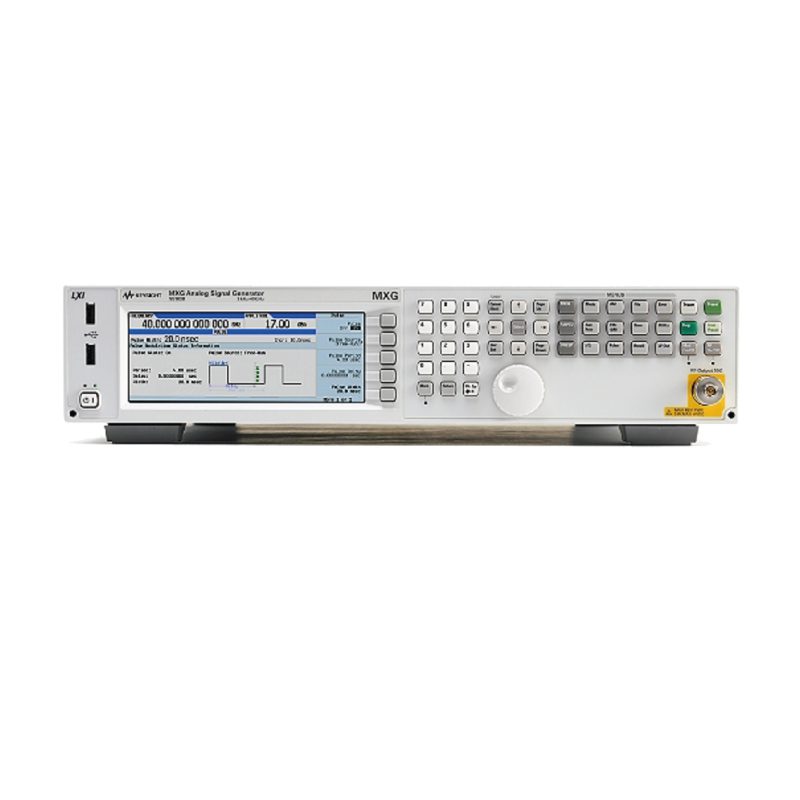

Основные возможности аналогового генератора высокочастотных сигналов N5183B
- Компактная (высота 2U) и быстродействующая альтернатива прецизионному генератору PSG для использования в процессе исследований и разработок.
- Идеально походит для тестирования РЛС благодаря высокой спектральной чистоте сигналов
- Выходная мощность +19 дБм, уровень гармоник –55 дБн, негармонические составляющие –68 дБн (на частоте 20 ГГц)
- Моделирование узкополосных импульсных сигналов с линейной частотной модуляцией и сигналов развертки антенн радиолокационных систем благодаря наличию встроенного многофункционального генератора, включающего до пяти генераторов сигналов стандартной формы, которые могут использоваться для одновременной амплитудной, частотной, фазовой или импульсной модуляции сигналов.
Технические характеристики аналогового генератора сигналов N5183B Keysight
- Частота: от 9 кГц до 40 ГГц
- Опции расширения диапазона рабочих частот: 13 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц
- Выходная мощность на частоте 1 ГГц: -130 дБм до +23дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -146 дБн/Гц
- Переключение частоты: < ≤ 600 мкс
- Уровень гармоник на частоте 1 ГГц: ≤ -40 дБн
- Режим свипирования: список, пошаговое
- Программное обеспечение (задачи общего назначения): амплитудная, частотная, фазовая модуляция, многофункциональный генератор, импульсные сигналы, генератор импульсных последовательностей
Частота
От 9 кГц до 40 ГГц
Опции расширения диапазона рабочих частот
13 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц
Уровень производительности
4/6
Выходная мощность на частоте 1 ГГц
-130 дБм до +23 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц
-146 дБн/Гц
