Общее описание
Генераторы семейства MXG, обеспечивающие чистые и точные сигналы, являются альтернативой аналоговым генераторам серии PSG, но имеют меньшие габаритные размеры и более высокое быстродействие. Они обеспечивают превосходные характеристики по спектральной чистоте сигналов, уровню выходной мощности и скорости переключения, позволяя выполнять тестирование устройств на системном и модульном уровне.
- Предназначены для удовлетворения потребностей испытательных систем с диапазоном частот до 13, 20, 31,8 или 40 ГГц
- Решают проблемы проведения ответственных испытаний модулей и систем РЛС, предлагая лучшие в классе характеристики фазового шума (–129 дБн/Гц при отстройке 10 кГц, несущая 10 ГГц, тип. значение, с опцией UNY) и негармонических составляющих (–75 дБн на частоте 10 ГГц)
- Экономят пространство и поддерживают строгое соответствие требованиям испытаний, приближаясь по уровню технических характеристик к генераторам сигналов серии PSG и занимая всего лишь 2U высоты стойки
- Ускоряет процесс калибровки за счёт лучшей в своём классе скорости переключения, не превышающей 600 мкс

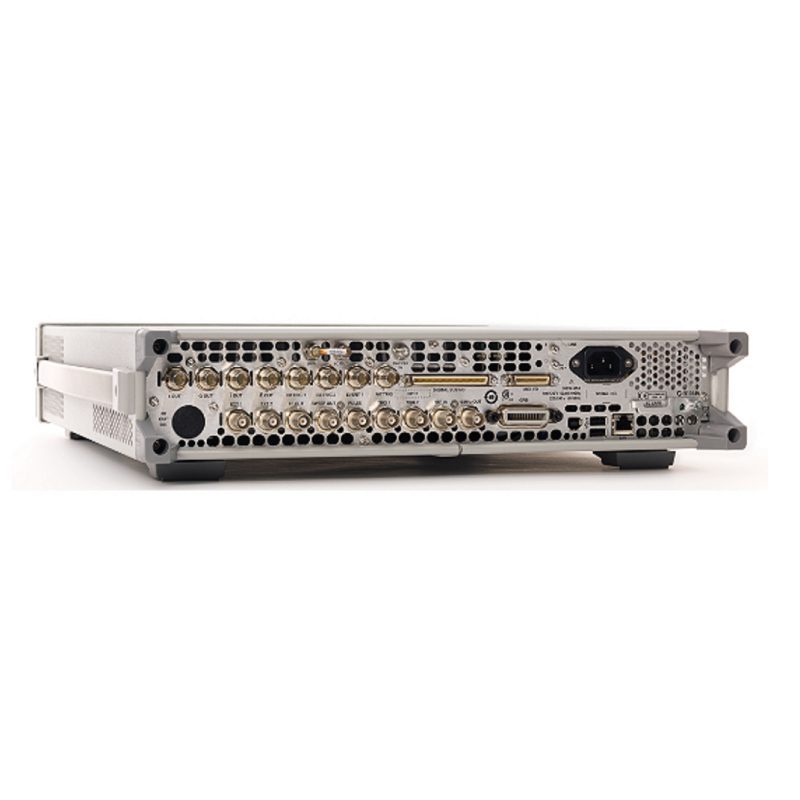

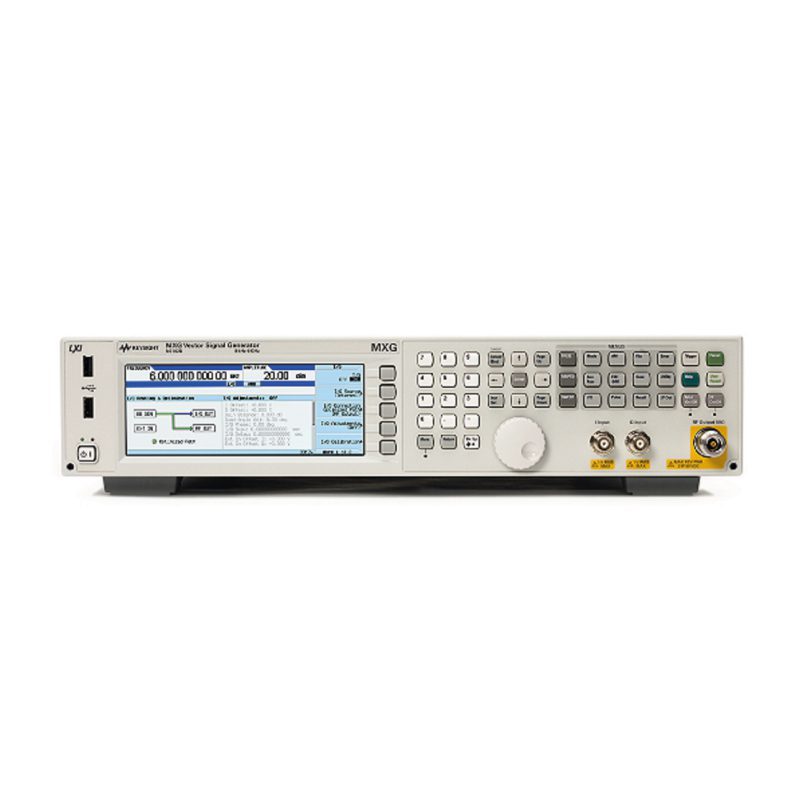

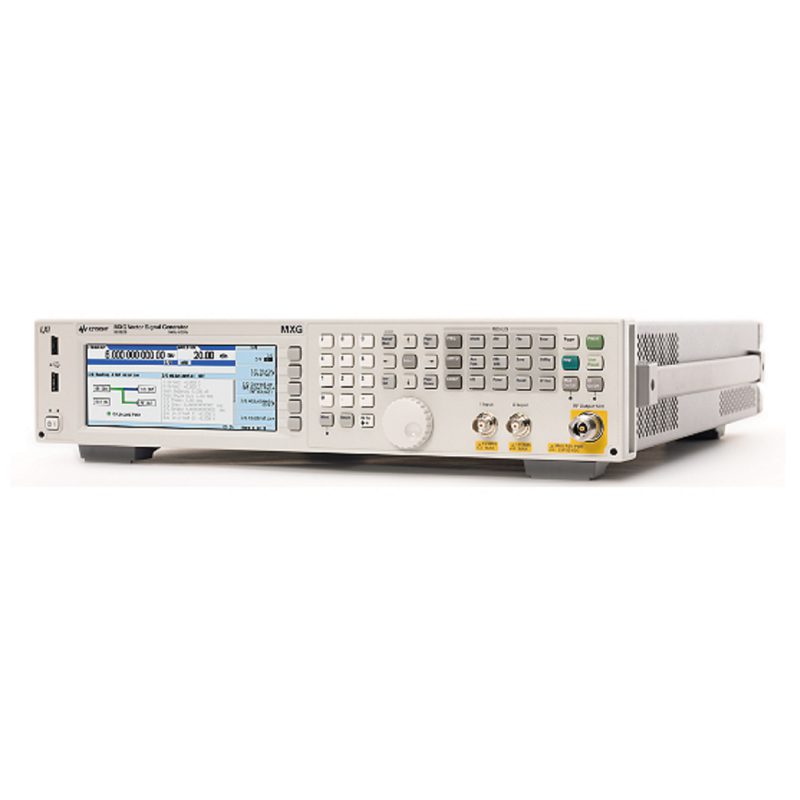

Основные возможности аналогового генератора сигналов Кейсайт N5182B
- Отличные показатели по фазовому шуму и негармоническим составляющим
- Отладка усилителей мощности и определение характеристик нелинейных компонентов благодаря лучшим в отрасли значениям ACPR и выходной мощности
- Тестирование широкополосных устройств с помощью скорректированной полосы модуляции 160 МГц
- Сокращение времени на создание сигналов с помощью ПО Signal Studio, в том числе, сигналов LTE, WLAN и GNSS
- Сокращение расходов на эксплуатацию благодаря 3-летнему межкалибровочному интервалу и концепции самостоятельного технического обслуживания
Технические характеристики аналогового генератора высокочастотных сигналов N5182B Keysight
- Диапазон частот: от 9 кГц до 6 ГГц
- Фазовый шум на частоте 1 ГГц, смещение 20 кГц: –146 дБн/Гц
- Помехи на частоте 1 ГГц (без гармоник): –96 дБн
- Выходная мощность на частоте 1 ГГц: +27 дБм
- ACPR (вектор) W-CDMA 64 DPCH: –73 дБн
- EVM (вектор) 802.11ac/LTE: 0,4 процента
- Полоса пропускания (векторная): 160 МГц
- Память сигналов произвольной формы (векторная): 1024 МСа
Частота
От 9 кГц до 6 ГГц
Опции расширения диапазона рабочих частот
3 ГГц, 6 ГГц
Уровень производительности
4/6
Выходная мощность на частоте 1 ГГц
-144 дБм до +26 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц
-146 дБн/Гц
