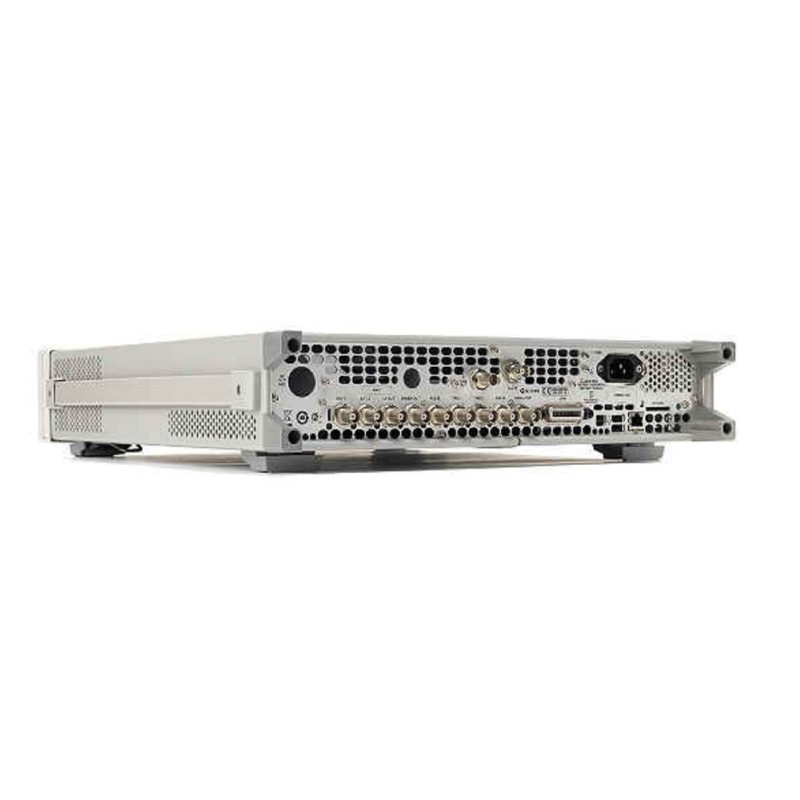

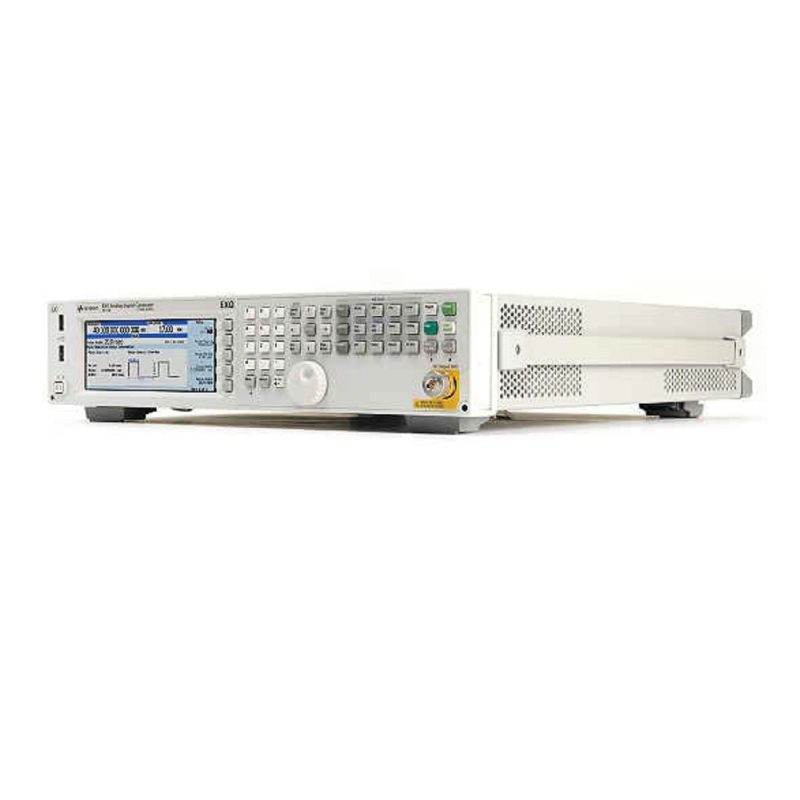

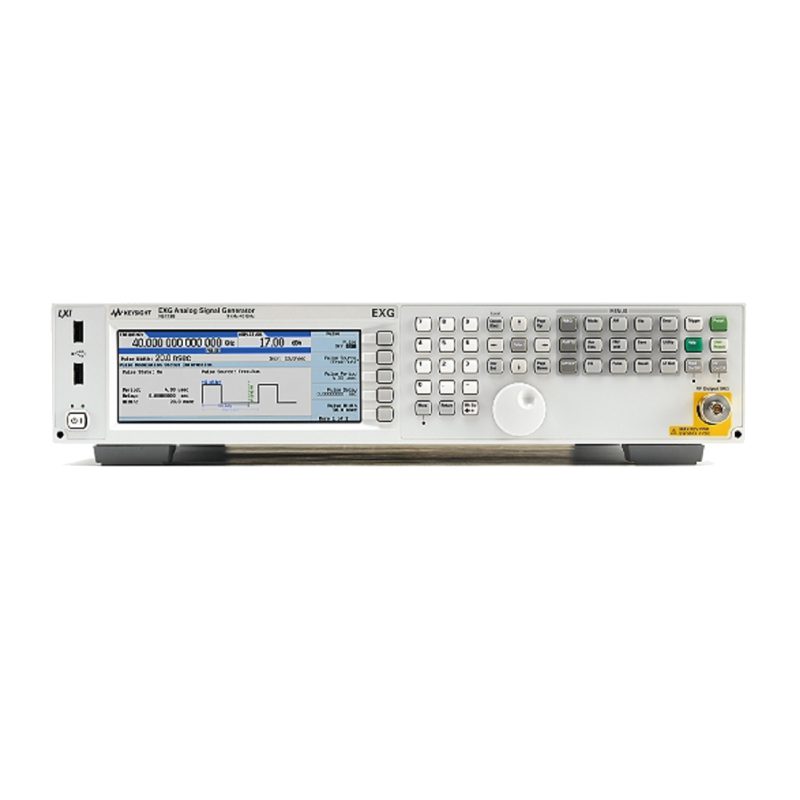

Генератор сигналов высокочастотный, модель N5173B, представляет собой универсальное и надежное решение для генерации сигналов широкого диапазона частот, от 9 килогерц до впечатляющих 40 гигагерц.
Благодаря своему уровню выходного сигнала, данный генератор находит широкое применение в тестировании сложных радиоэлектронных компонентов, таких как устройства беспроводной связи, радиолокационные системы и спутники. Предлагает высокую точность и воспроизводимость при тестировании компонентов в различных диапазонах частот.
Уровень выходного сигнала прибора является самым высоким в своем классе, гарантируя компенсацию любых потерь в системе тестирования и повышение ее общей эффективности. Высокая скорость переключения позволяет значительно увеличить объемы производства.
- Частота: От 9 кГц до 40 ГГц
- Опции расширения диапазона частот: 13 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц;
- Выходная мощность на частоте 1 ГГц: +23 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц: -122 дБн/Гц
- Переключение частоты: < ≤ 600 мкс
- Уровень гармоник на частоте 1 ГГц: ≤ -40 дБн
- Режим свипирования: Список, Пошаговое
- Программное обеспечение (задачи общего назначения): амплитудная, частотная, фазовая модуляция, многофункциональный генератор, импульсные сигналы, генератор импульсных последовательностей
- Оптимальное соотношение стоимости прибора и его производительности для параметрического тестирования СВЧ компонентов и приемников
- Выполнение преобразования с повышением частоты гетеродина для обратных СВЧ каналов двухсторонней связи или блокировки НГ сигналов для тестирования приемников
- Повышение производительности тестирования благодаря скорости переключения частоты менее 600 мкс
- Точное определение характеристик СВЧ фильтров и усилителей благодаря наилучшему сочетанию высокой выходной мощности, низкого уровня гармоник и широкодиапазонного ступенчатого аттенюатора
- Обеспечение требуемой пропускной способности в сетях стандартов LTE-Advance и 802.11ac WLAN благодаря ширине полосы модуляции 160 МГц и модулю вектора ошибки от 0,4%;
- Минимизация помех в усилителях мощности благодаря наилучшим в отрасли значениям коэффициента мощности в соседнем канале (ACPR) и уровня выходного сигнала;
- Стандартный термостатированный кварцевый генератор со скоростью старения 5×10-10 в день
