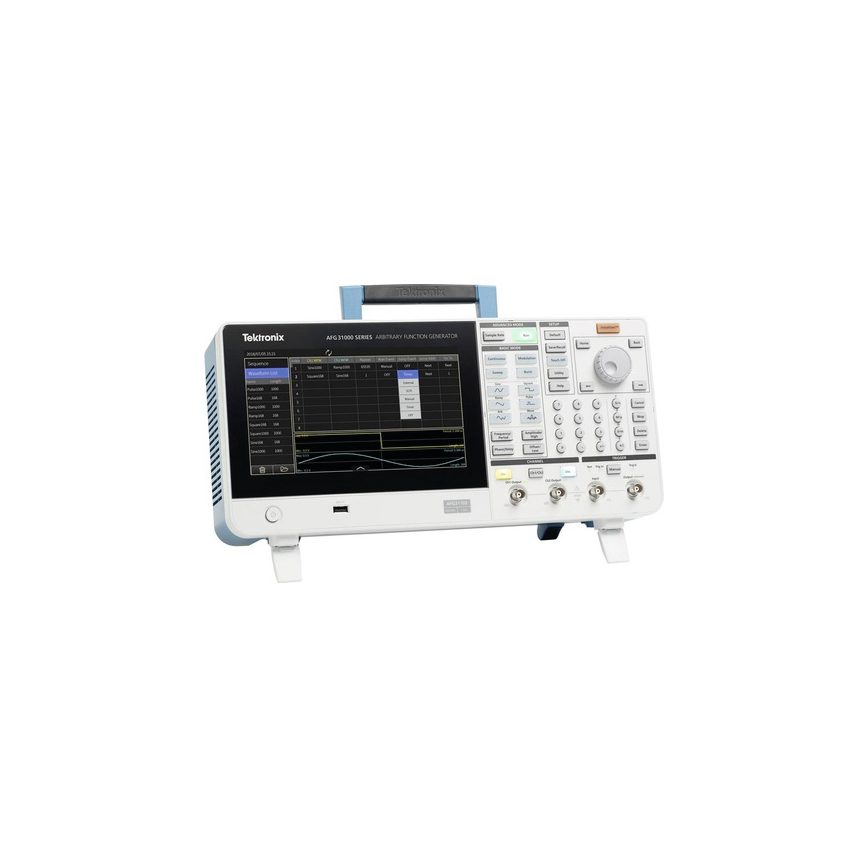

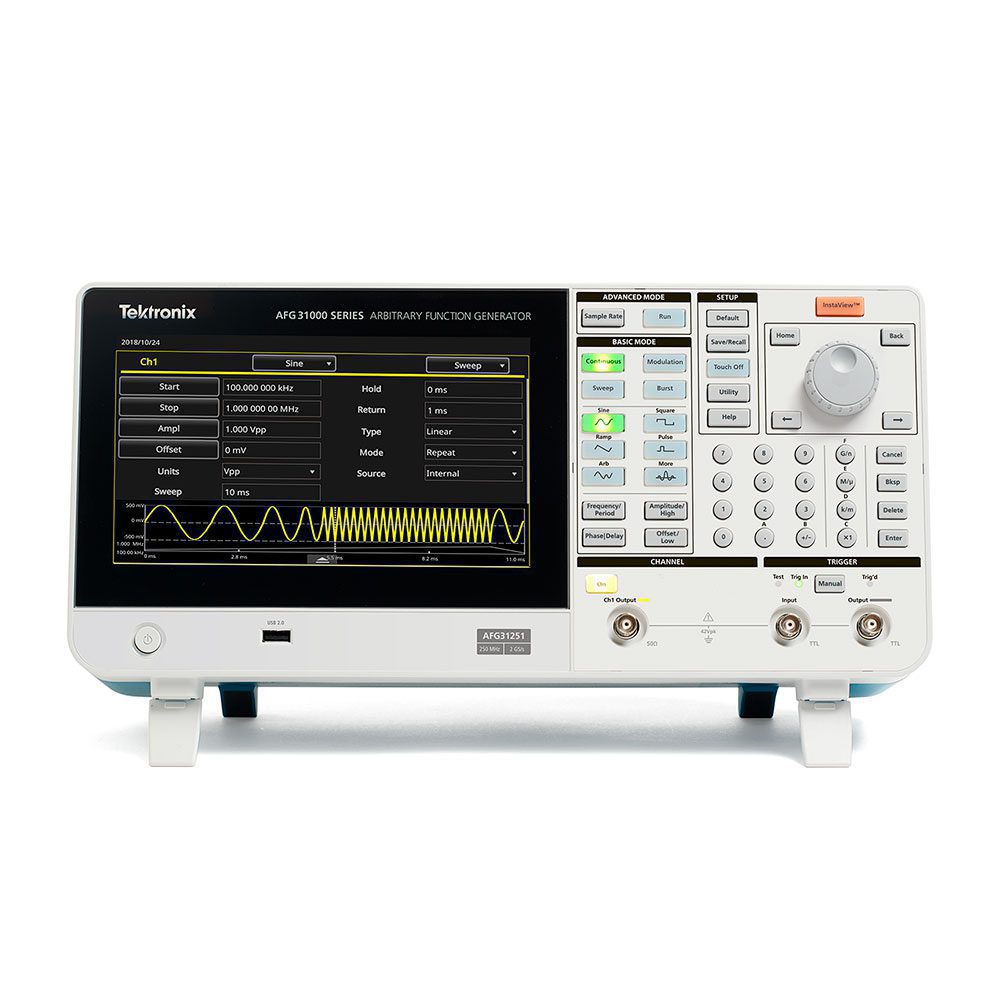

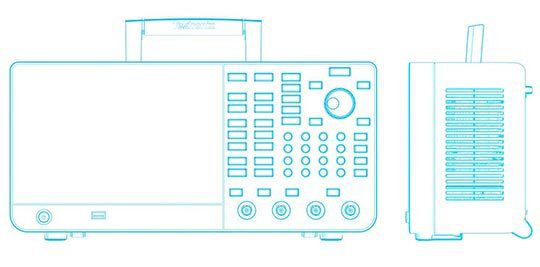

Генератор функций Tektronix AFG31051; 1 канал, 50 МГц

Приборы серии AFG31000 с технологией InstaView™ — это первые высокопроизводительные генераторы функций со встроенными функциями генерации осциллограмм, патентованной системой мониторинга сигналов в режиме реального времени и современным пользовательским интерфейсом.

Благодаря патентованной технологии InstaView™ вы сможете просматривать осциллограммы реальных сигналов, полученных непосредственно с проверяемого устройства, на генераторе сигналов произвольной формы без использования осциллографа, пробников и дополнительного оборудования. Это позволяет сократить время испытаний и устранить риск появления несогласованного импеданса в результатах испытаний.

Генератор серии AFG31000 — это первый на рынке генератор функций со встроенным программным обеспечением для тестирования двойным импульсом. С помощью приложения можно непосредственно на сенсорном экране меньше чем за минуту генерировать два сигнала с разной длиной импульса (от 20 нс до 150 мкс). При этом исключается необходимость внешнего программного приложения или программирования вручную.

Данная функция используется для измерений параметров переключения и оценки динамических характеристик силовых устройств на базе полевых МОП-транзисторов и БТИЗ.

Прибор в стандартной заводской комплектации может в непрерывном режиме с высокой точностью генерировать сигналы длиной до 16 млн точек на канал. Технология изменяемой частоты выборки гарантирует, что данные сигналов никогда не будут потеряны. Дополнительные модули позволяют вывести проведение испытаний на новый уровень, а также создавать и программировать сигналы сложной формы, потратив только десятую часть стоимости традиционных генераторов сигналов произвольной формы.

• Увеличение объёма памяти до 128 млн точек на канал (опция MEM)
• Режим последовательности, запуска и ждущий режим (опция SEQ) с памятью на 25 записей и элементами управления для ветвления, повторения, ожидания, скачков, переходов, использования входа внешнего триггера, ручного триггера, временного триггера и команды SCPI для создания длительных сигналов со сложной и гибкой синхронизацией.

Во встроенном средстве редактирования сигналов произвольной формы (ArbBuilder) имеются все функции, необходимые для создания, редактирования и передачи сигналов произвольной формы. Это избавляет от необходимости подключаться к компьютеру или передавать файлы на него. Данные об амплитуде и смещении хранятся в осциллограмме, поэтому нет необходимости корректировать параметры после загрузки нормализованного сигнала произвольной формы.

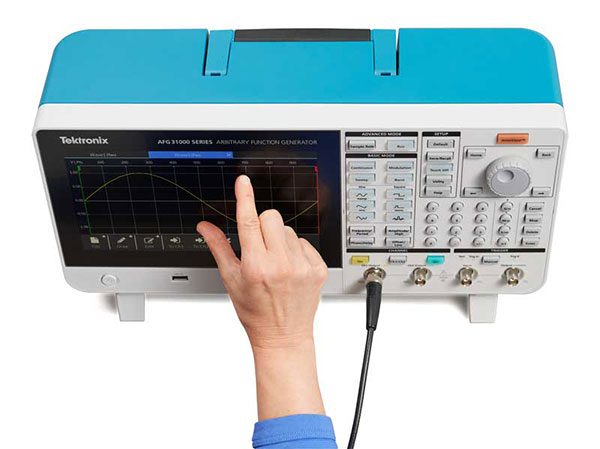

Учитесь и работайте быстрее благодаря генератору сигналов произвольной формы с самым большим экраном на рынке. Девятидюймовый экран работает как интеллектуальное устройство, и вы можете без труда находить настройки и параметры в простых для работы меню, пальцами масштабировать и прокручивать содержимое экрана, а также применять ярлыки для часто используемых настроек.

Если для работы с проверяемым устройством вам необходимо более двух каналов или осциллограмм, можно быстро синхронизировать два или более приборов при помощи функции мультисинхронизации. Следуя указаниям мастера на экране, вы подключите кабели и настроите приборы менее чем за 3 минуты.

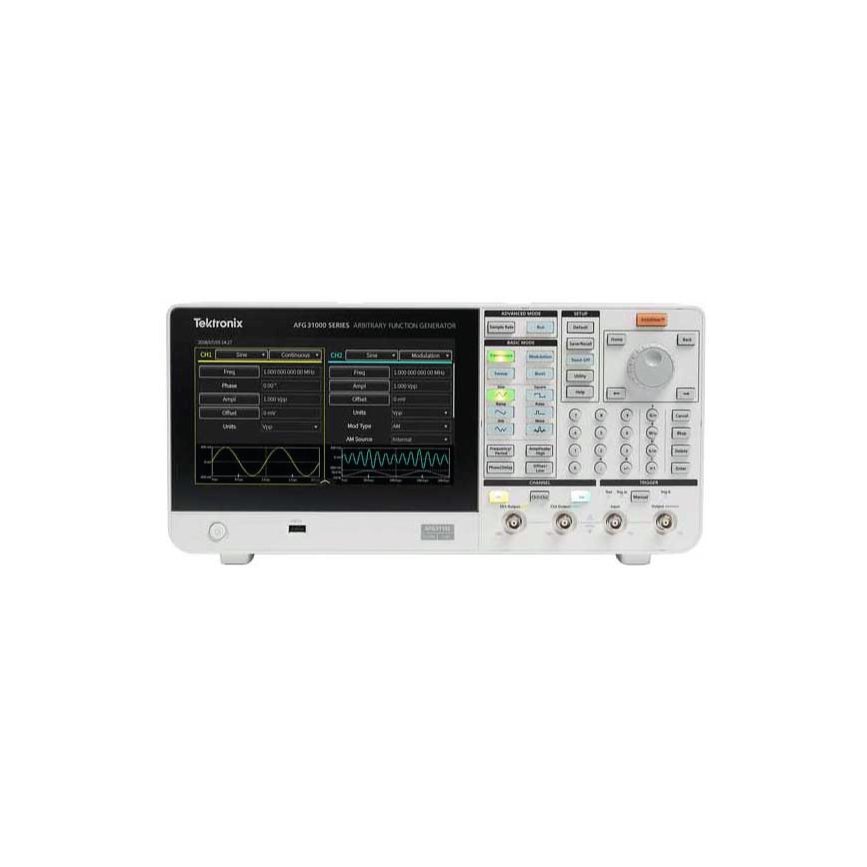

• Модели с 1 и 2 каналами
• Диапазон амплитуд выходных сигналов от 1 мВразмах до 10 Вразмах на нагрузке 50 Ом
• Базовый режим (генератор функций)
• Синусоидальные сигналы частотой 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
• Частота дискретизации 250 Мвыб/с, 500 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
• 14-битное разрешение по вертикали
• Режимы работы: непрерывный, модуляция, свипирование, пакетный
• Память объёмом 128 тыс. точек на каждый канал для сигналов произвольной формы
• Расширенный режим
• Непрерывный режим и дополнительный режим последовательностей, режим запуска и ждущий режим
• Память объёмом 16 млн точек на канал для сигналов произвольной формы (дополнительная опция — память на 128 млн точек)
• До 256 шагов в режиме последовательности с событиями цикла, прыжков и ожидания
• Переменная частота выборки от 1 мквыб/с до 2 Гвыб/с
• Минимальная длина сигнала 168 точек со степенью детализации 1 точка

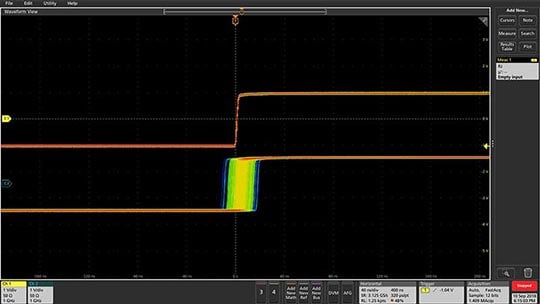

Уменьшение нижнего порога шумов и амплитуды на выходе до 1 мВ (от пика до пика) позволило улучшить характеристики прибора по шуму и джиттеру в 10 раз по сравнению с генераторами предыдущего поколения и обеспечить чистоту и высокое качество сигналов для испытаний.

Архитектура, основанная на программном обеспечении, позволяет обновлять прибор AFG31000 непосредственно с нашего веб-сайта и добавлять в него новые опции, соответствующие вашим растущим потребностям.

• Расширение полосы пропускания
• Увеличение объёма памяти
• Улучшение функций составления последовательностей сигналов
