Общее описание

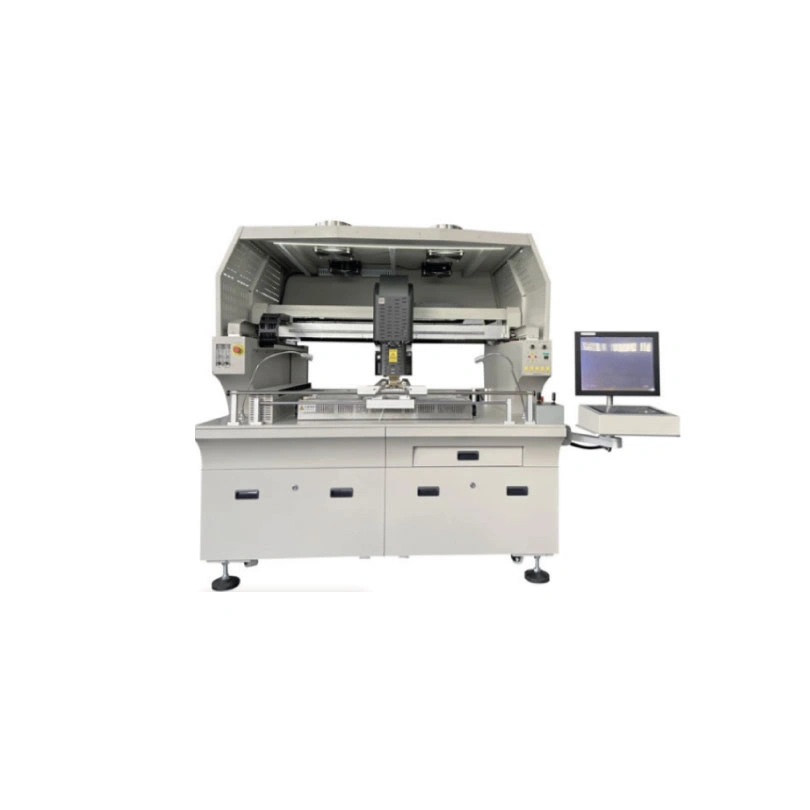

Автоматическая станция ДЛЯ РЕМОНТА BGA-КОМПОНЕНТОВ XS-1080A
— современная автоматическая станция для оптической выравнивания и перепайки BGA-компонентов с интегрированной системой горячего воздуха и монтажной головкой.
Основные характеристики
- Размеры обрабатываемых плат: от 20×20 до 1000×800 мм
- Толщина плат: 0,2–8 мм
- Точность позиционирования: ±0,01 мм (опционально до 1 мкм)
- Максимальный размер BGA: 100×100 мм
- Вес установки: около 700 кг
- Габариты: 2120×1520×1700 мм
Технические возможности
- Память положений: до 50000 наборов
- Оптическая система:
- 80-кратное оптическое увеличение
- Спектральное двухцветное изображение
- Автофокус
- Защита от хроматических аберраций
- Управление: встроенный промышленный ПК, сенсорный экран
- Вакуумная система: встроенный насос, вращение на 360°
Функциональные особенности
- Автоматическое распознавание высоты всасывания и монтажа
- Контроль давления: менее 80 г
- Поддержка азота: возможность подключения для защиты при пайке
- Температурный профиль:
- 8 секций подъема температуры
- 8 секций поддержания температуры
- Мобильность головок: возможность перемещения в любой точке рабочей зоны
Размеры плат
от 20×20 до 1000×800 мм
Толщина плат
0,2–8 мм
Точность монтажа
±0,01 мм (возможно улучшение до 1 мкм)
Питание
трехфазное 380 В
Частота
50/60 Гц
Общая мощность
24 кВт
Размеры установки
2120×1520×1700 мм
Вес
около 700 кг
