Описание

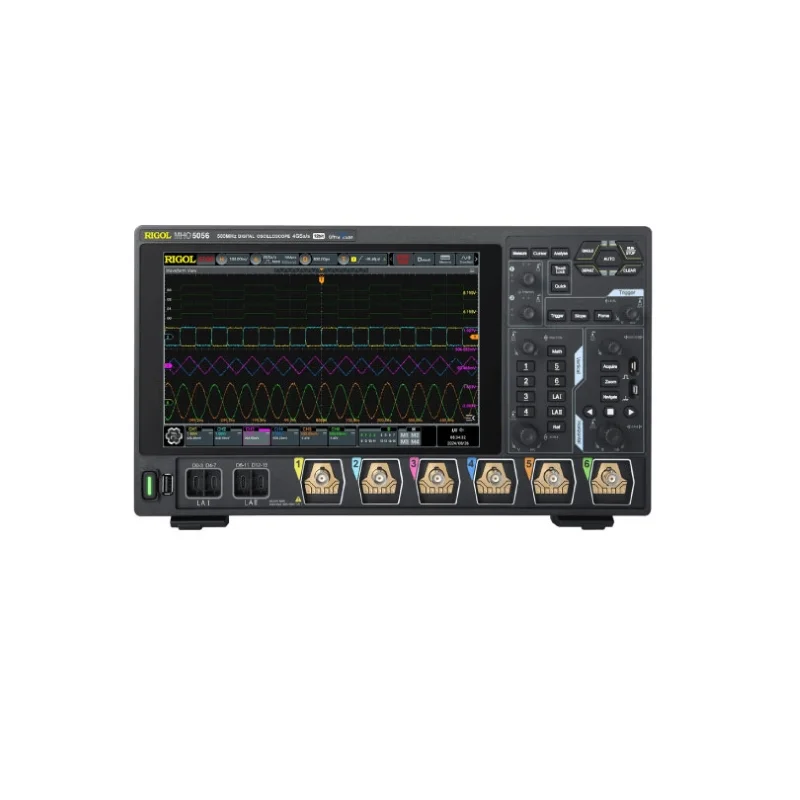

MHO5056 – это осциллограф смешанных сигналов (6 аналоговых + 16 цифровых каналов) с полосой пропускания 500 МГц, предназначенный для отладки цифровых и встраиваемых систем, для тестирования трехфазных силовых установок, для работы с цифровыми протоколами передачи данных и др. Может быть использован в различных сферах, в том числе в радиоэлектронике, промышленности, медицине, автомобильной электронике. Осциллограф основан на новой платформе Centaurus — собственной разработки компании Rigol. Максимальная скорость захвата осциллограмм до 1 млн. осциллограмм/сек., глубина памяти до 500 Мвыб., вертикальное разрешение 12 бит, низкий собственный шум.
Особенности и преимущества серии DHO/MHO5000
- Вертикальное разрешение: 12 бит
- Низкий собственный шум: 18 мкВ
- Нижний устанавливаемый предел чувствительности по вертикали – 100 мкВ/дел.
- Анализ источников питания, построение гистограмм
- Синхронизация и декодирование протоколов: RS232/UART, I2C, SPI, CAN, LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553
- Встроенный цифровой вольтметр и частотомер
- Функция Web-control для удаленного управления
- Беспроводные интерфейсы Wi-Fi, Bluetooth
- Возможность работы от аккумуляторной батареи
- Сенсорный дисплей высокого разрешения: 1280×800, 10,1 дюйма
Полоса пропускания
500 МГц
Количество аналоговых каналов
6
Количество цифровых каналов
16
Частота дискретизации
4 Гвыб/c – 1 канал/половина каналов, 2 Гвыб/c – все каналы
Скорость захвата
200 000 осц./с, до 1 000 000 осц./с (UltraAcquire)
Размеры
33.5 х 23.5 х 15.4
Масса, кг
5,3
