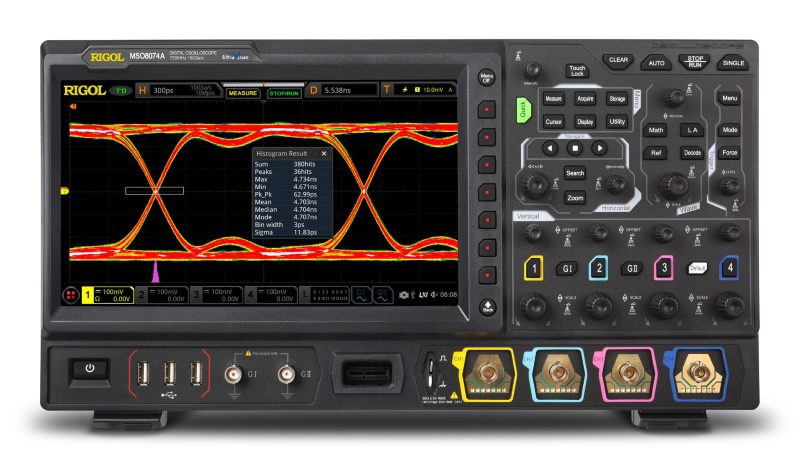

MSO8074A – настольный комбинированный цифровой осциллограф смешанных сигналов среднего класса. Модель имеет полосу пропускания 750 МГц, 4 аналоговых и 16 цифровых каналов, большой цветной «мультитач» дисплей 10.1” и небольшие габариты: Д 410 мм *В224 мм *Ш 135 мм; вес 4 кг.
Осциллографы серии построены на платформе RIGOL UltraVision II с использованием запатентованной разработки компании RIGOL — чипа ASIC®RIGOL, что обеспечивает возможность сбора данных с частотой дискретизации до 10 Гвыб/с (1 канал) и высокую интеграцию всех функций.
Комбинированные осциллографы серии MSO8000A имеют формат 7-в-1: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 6-разрядный высокоточный частотомер и сумматор, 16-канальный логический анализатор, анализатор протоколов (опция), генератор сигналов произвольной формы (опция).
Цифровые осциллографы серии MSO8000A обеспечивает максимальную аналоговую полосу пропускания 3 ГГц и частоту дискретизации до 10 Гвыб/с. Модель с низкой полосой пропускания может быть модернизирована до 3 ГГц (одноканальный режим) с помощью программного обеспечения, обеспечивая более высокую точность передачи сигнала и разрешение до 100 пс (до 2 пс при минимальной временной развертке) для просмотра мелких деталей осциллограмм.
Поддерживает измерение глазковых диаграмм сигнала 1 Гбит/с для всех аналоговых каналов: высоты глазка, ширины глазка, амплитуды глазка, процента пересечения и коэффициента добротности, что помогает пользователям визуально оценить качество передачи цифровых сигналов, оценить межкодовые помехи в системе и внести улучшения в конструкцию разработки.
Позволяет одновременно измерять несколько непрерывных битов и составлять статистику, эффективно выполняя анализ джиттера для большого количества данных. Из графика тренда джиттера и гистограммы вы можете быстро получить представление о характере и источнике джиттера, что значительно повышает эффективность работы инженеров.
Скорость захвата формы сигнала до 600000 осц/с позволяет сократить время простоя и упростить поиск быстрых случайных событий в сигнале, что значительно повышает эффективность отладки изделий.
