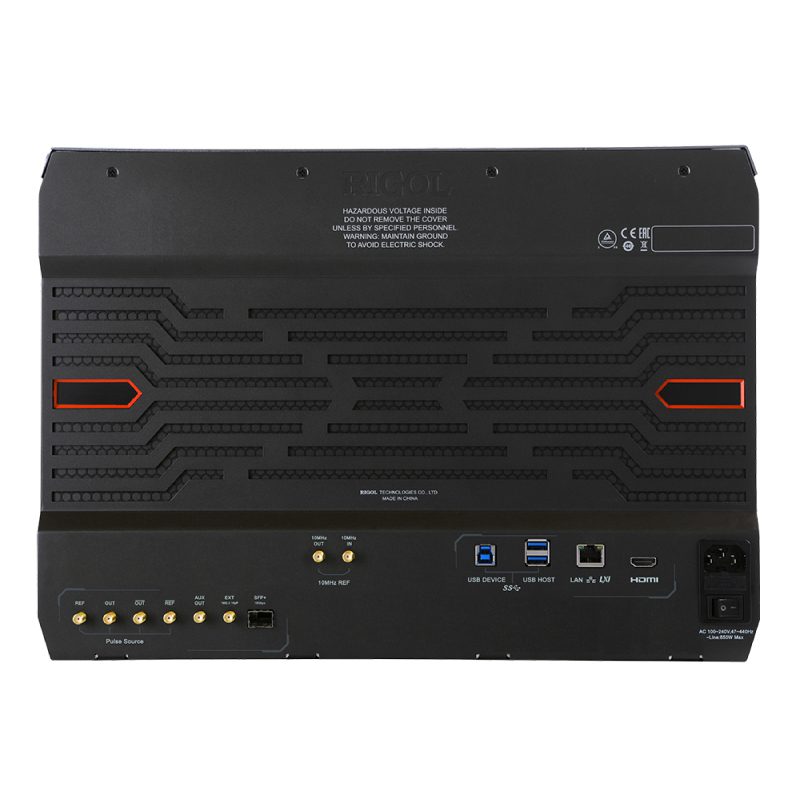

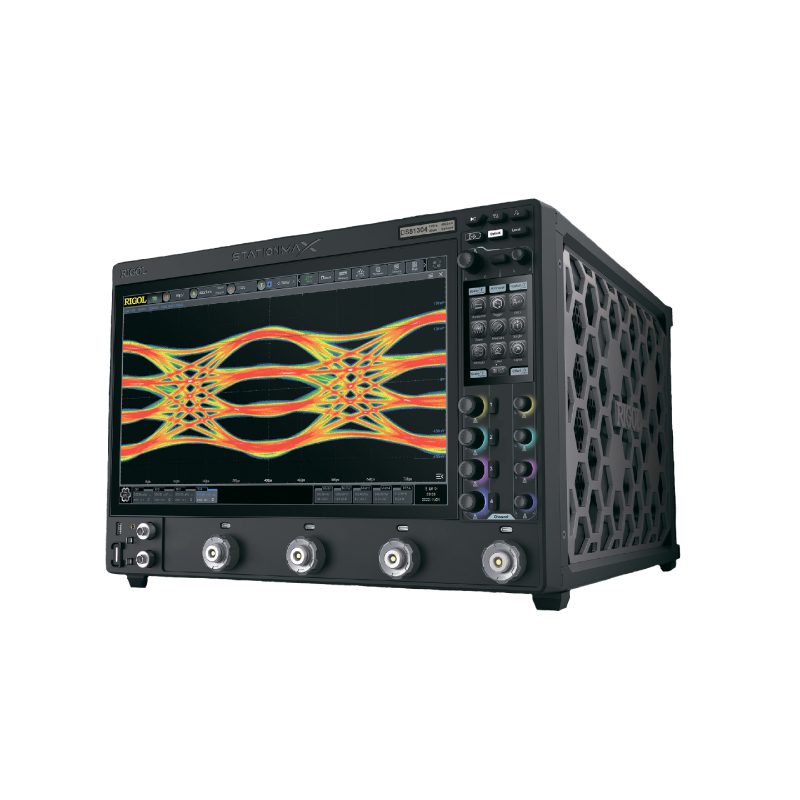

Цифровой осциллограф RIGOL DS81304 – высокопроизводительный осциллограф High End класса с полосой пропускания до 13 ГГц, максимальной частотой дискретизации в реальном времени 40 Гвыб/с, и реализован на базе платформы нового поколения StationMAX II по архитектуре UltraVision III (3-го поколения).
Данные технологии обеспечивают передовые технические характеристики: частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали — по сравнению с предыдущими моделями осциллографов Rigol. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
DS81304 обеспечивает отличные характеристики по производительности работы прибора:
- Суммарная скорость дискретизации 160 Гвыб/с;
- Полоса пропускания до 13 ГГц;
- Глубина памяти до 4 ГБ/канал;
- Регулируемое вертикальное разрешение до 16 бит.
Осциллограф RIGOL DS81834 объединяет 4 независимых прибора в одном:
- цифровой осциллограф с режимом высокого разрешения (до 16 бит);
- анализатор протоколов (опционально);
- 3-х разрядный цифровой вольтметр;
- 8-разрядный высокоточный частотомер, 64-разрядный сумматор.
- Полоса пропускания аналоговых каналов – до 13 ГГц;
- Максимальная частота дискретизации в реальном времени на канал – 40 Гвыб/с;
- Максимальная глубина памяти – 4 Гвыб на канал (опция);
- Скорость захвата осциллограмм >500 000 осц/с;
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
- Разрешение по вертикали – от 8 до 16 бит;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 Ω);
- Диапазон временной развёртки: 20 пс/дел ~ 1000 с/дел;
- Несколько независимых приборов в одном: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);
- Расширенной анализ джиттера и глазковой диаграммы (опция);
- Опции проверки на соответствие требованиям протоколов передачи данных: DDR3/LPDDR3 (опция DS80000-DDR3C); USB2.0 (опция DS80000-USBC); Ethernet 100M/1000M (опция DS80000-ENETC);
- Опции декодирования последовательных протоколов передачи данных: RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA); I2S (опция DS80000-AUDIOA); MIL-STD-1553 (опция DS80000-AEROA); USB2.0 (опция DS80000-USBA);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;
- Основной 15,6-дюймовый емкостный сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3,5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.
Основанный на аппаратной технологической платформе поколения StationMAX II, осциллограф DS81304 обеспечивает максимальную частоту дискретизации в реальном времени 40 Гвыб/с и аналоговую полосу пропускания 13 ГГц, что позволяет более реалистично восстанавливать сигналы и охватывать больше приложений.

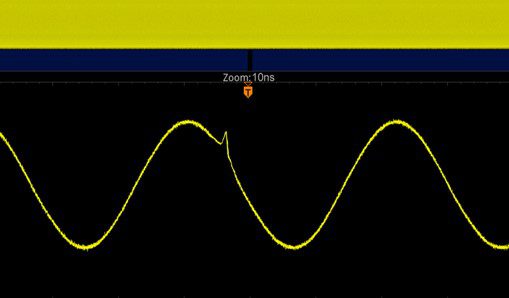

Основанный на платформе UltraVision III нового поколения RIGOL, обеспечивающей максимальную глубину хранения 4 Гбит/с, DS81304 обладает возможностями высокоточного сбора сигналов и может собирать более длинные сигналы с высокой частотой дискретизации.

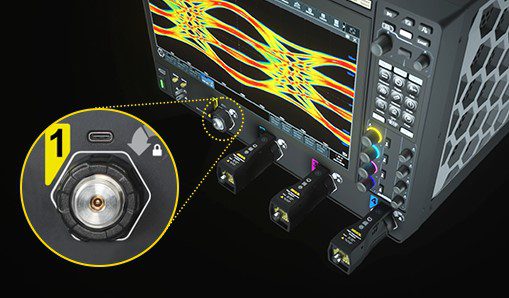

Во всей серии DS80000 используется интерфейс RIGOL SmartProbe 2.0, который поддерживает прямое подключение сигналов через разъемы 3,5 мм. Благодаря адаптеру датчиков собственной разработки RIGOL он также может быть обратно совместим с оригинальными датчиками RIGOL предыдущего поколения, что обеспечивает удобство использования.
DS81304 имеет максимальную аналоговую полосу пропускания 13 ГГц и максимальную частоту дискретизации в реальном времени 40 Гвыб/с, что позволяет использовать его в различных сценариях применения, таких как проверка производительности высокоскоростных устройств и систем, анализ соответствия высокоскоростной шины, отладка DDR и т. д. ., помогая инженерам решать больше задач по тестированию.
