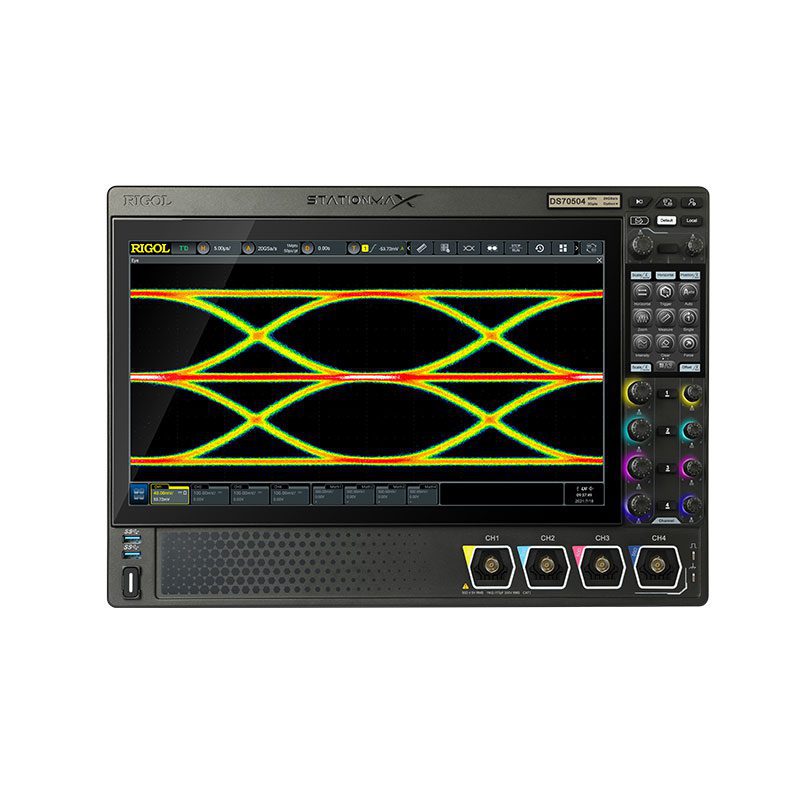

Цифровой осциллограф DS70504 — многофункциональный осциллограф высокого класса серии DS70000 с полосой пропускания 5 ГГц. Серия осциллографов DS70000 реализована по архитектуре UltraVision III, обеспечивающей более высокую частоту дискретизации, увеличенную глубину памяти, более высокую скорость захвата осциллограмм и лучшее разрешение по вертикали по сравнению с предыдущими моделями.

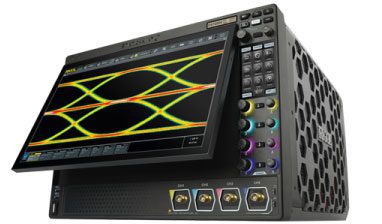

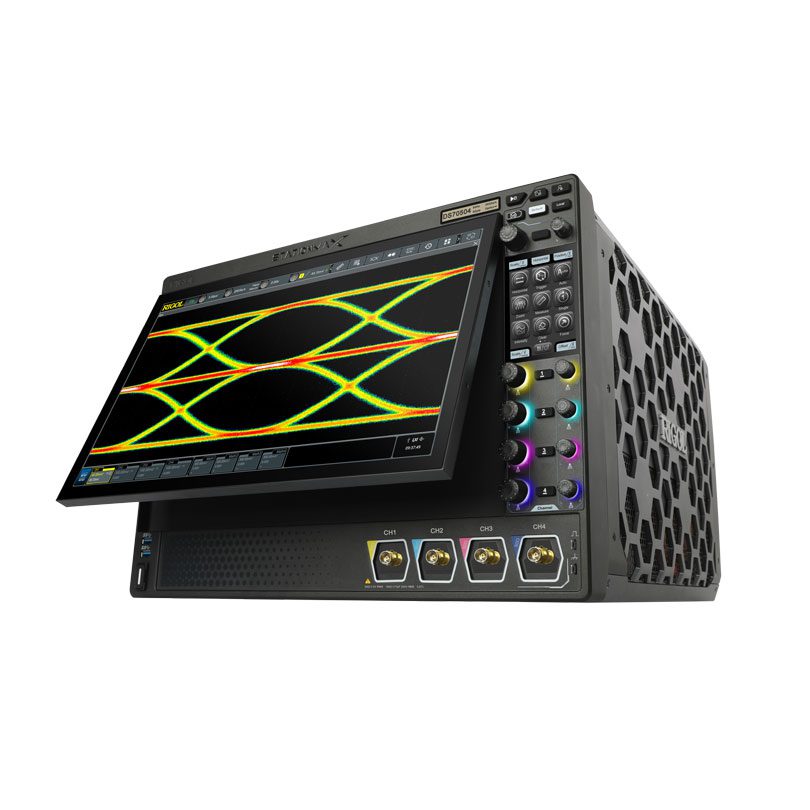

Осциллограф серии DS70000 оснащен двумя cенсорными экранами, обеспечивающими максимальное удобство использования. Основной 15,6-дюймовый HD-емкостной мультисенсорный экран с электронным управлением наклоном экрана одной кнопкой для лучшей визуализации сигналов, анализа и получения результатов; Дополнительный 3,5-дюймовый сенсорный экран с настраиваемым функционалом и отображением контекстного меню позволяет выполнять управление осциллографом, не занимая рабочую область.
Ручка управления фотоэлектронным энкодером гарантирует более 100 000 операций нажатия и более 1 миллиона операций вращения, что значительно увеличивает срок службы по сравнению с механическим энкодером. С фотоэлектронными энкодерами вам больше не нужно беспокоиться об износе, Rigol гарантирует надежную работу на протяжении всего срока службы прибора.

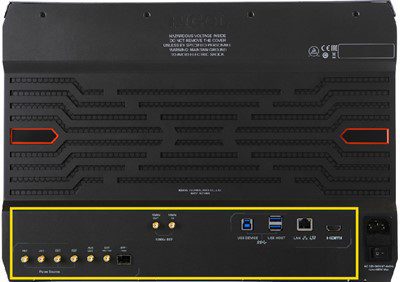

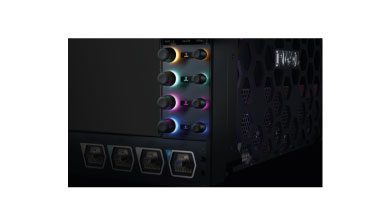

Осциллограф Rigol DS70504 оснащен множеством внешних интерфейсов, которые повышают удобство использования и доступа к данным, а именно: USB 3.0 (Host и Device), LAN (LXI), HDMI, AUX OUT, вход внешнего опорного сигнала 10 МГц, выход внутреннего опорного источника 10 MHz и GPIB (опция с использованием адаптера USB-GPIB). Для удаленного управления по локальной сети осциллограф DS70000 оснащен в полноценным веб-интерфейсом с возможностью записи данных, интерфейсом удаленного управления на языке SCPI и ftp-доступом к файлам, хранящимся на приборе. Выходы HDMI поддерживают использование внешнего монитора или видеодисплея.
Основной 15,6-дюймовый HD-емкостной мультисенсорный экран с электронным управлением наклоном экрана одной кнопкой для лучшей визуализации сигналов, анализа и получения результатов; Дополнительный 3,5-дюймовый сенсорный экран с настраиваемым функционалом и отображением контекстного меню позволяет выполнять управление осциллографом не занимая рабочую область.

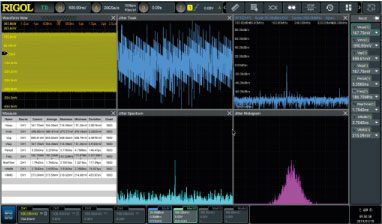

Благодаря широкой полосе пропускания и частоте дискретизации осциллограф Rigol DS70504 обеспечивает построение глазковой диаграммы в реальном времени и измерение с функцией восстановления тактовой частоты, которую можно применять для тестирования протоколов последовательной передачи данных на соответствие стандарту. После приобретения и активации опции DS70000-JITTER серия DS70000 поддерживает измерение глазковой диаграммы для всех аналоговых каналов, а также обеспечивает измерение нескольких параметров глазковой диаграммы: высоты глазковой диаграммы, ширины глазковой диаграммы, амплитуды глазковой диаграммы, процента пересечения и Q-фактор. Осциллограф также поддерживает несколько методов восстановления тактовой частоты, таких как постоянный (автоматический, полуавтоматический и ручной), ФАПЧ первого порядка, ФАПЧ второго порядка и явный, чтобы удовлетворить потребности разработчиков для различных задач.

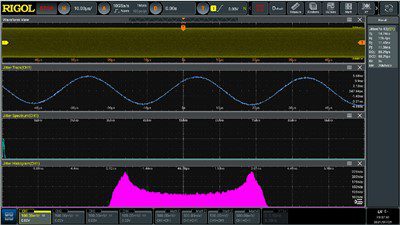

Rigol DS70504 обеспечивает гибкое и удобное измерение и анализ джиттера. После покупки и активации опции DS70000-JITTER вы можете точно и быстро выполнять детерминированные измерения джиттера для последовательных тактовых сигналов или сигналов параллельной шины.
Поддержка различных методов восстановления часов, в том числе:
• Постоянная: полностью автоматическая, полуавтоматическая и ручная.
• ФАПЧ первого порядка
• ФАПЧ второго порядка
• Явный
