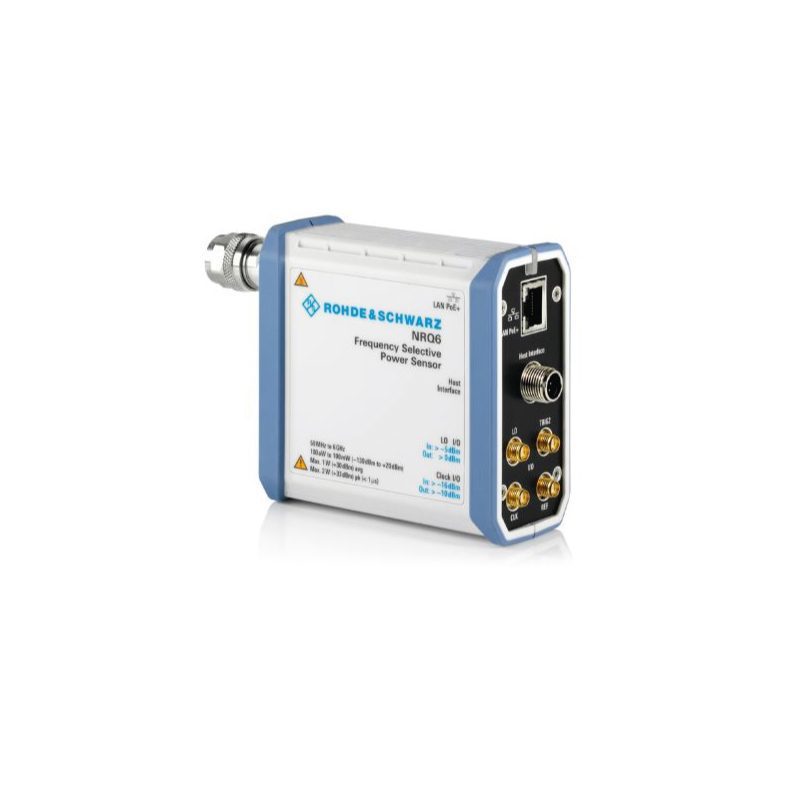

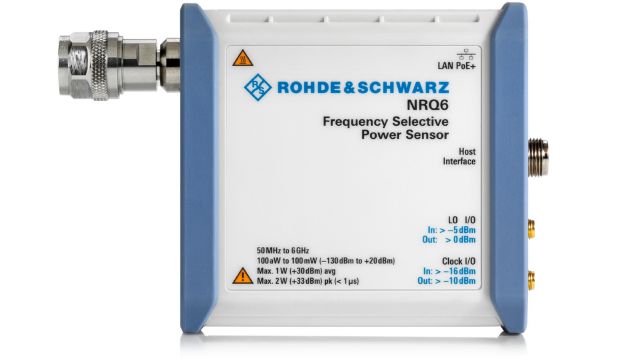

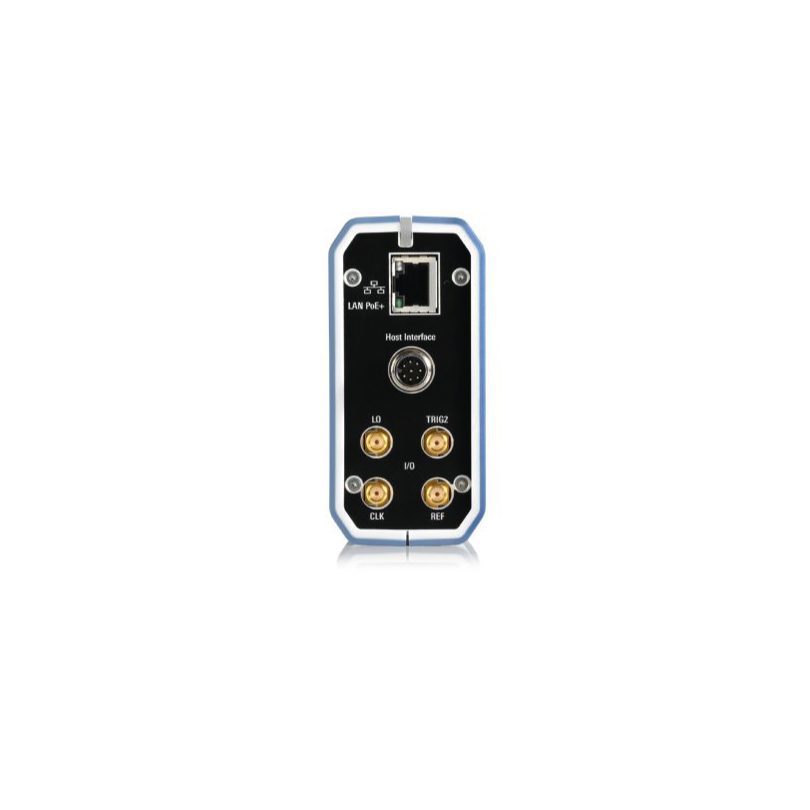

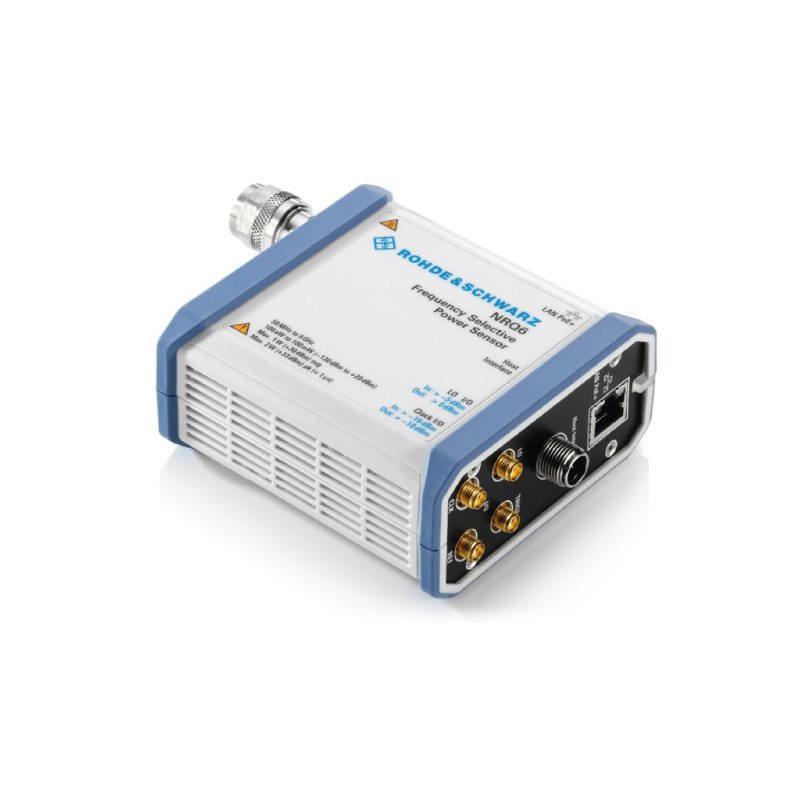

R&S NRQ6 базируется на технологии приемника и может выполнять измерения мощности в ограниченной полосе частот вплоть до уровней –130 дБмВт. В датчике R&S NRQ6 сочетаются высокая точность и высокая скорость измерений, превосходящие возможности современных измерителей мощности. Кроме традиционных измерений с непрерывным усреднением R&S NRQ6 выполняет измерения коэффициента утечки в соседний канал (ACLR) и позволяет отображать измеренные кривые. Благодаря опциям дополнительного интерфейса I/Q-данных R&S NRQ6-K1, сервоуправления мощностью R&S NRQ6-K2 и фазокогерентных измерений R&S NRQ6-K3 датчик R&S NRQ6 формирует новую категорию контрольно-измерительных приборов.
Точные и быстрые измерения на базе архитектуры приемника:
- Измерения мощности с непрерывным усреднением вплоть –130 дБмВт
- Захват I/Q-данных для векторного анализа ВЧ-сигналов
- Фазокогерентные измерения
- Измерения кривых
- Измерения коэффициента ACLR
- Сверхбыстрые запускаемые измерения параметров импульсов
- Измерение мощности ВЧ-сигнала, значения EVM и фазы с помощью одного прибора
Удобство эксплуатации
Максимальные характеристики в минимальном форм-факторе

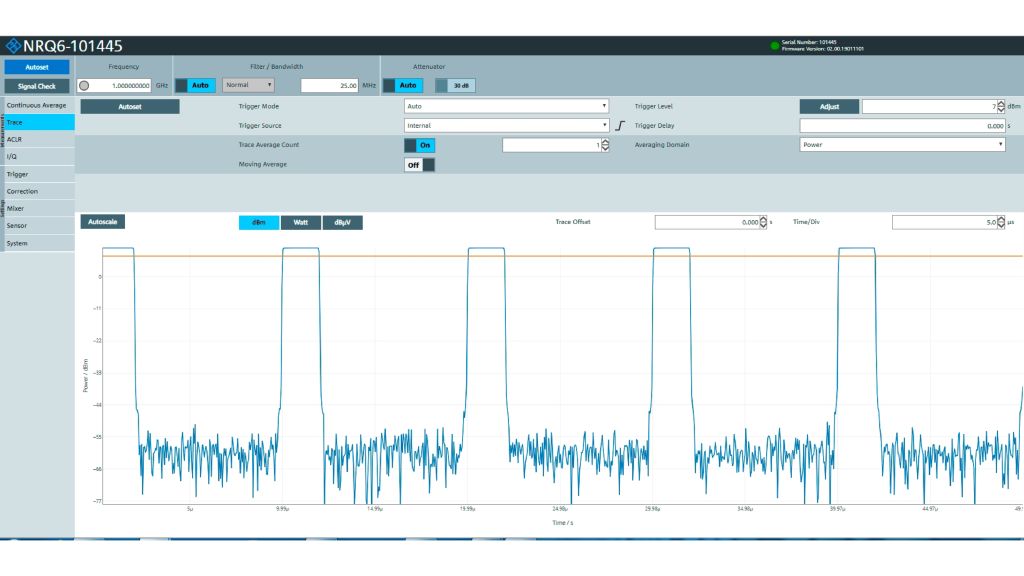

- Интуитивно-понятный графический веб-интерфейс
- Различные функции автонастройки
- Автоматическое отслеживание частоты

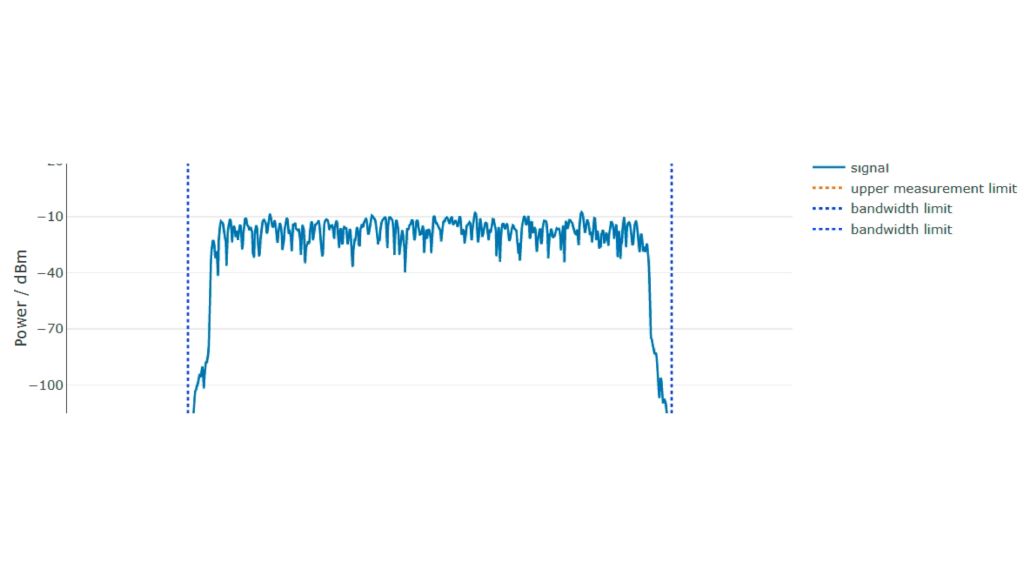

- Отображение спектра для проверки сигналов
- Поддержка аппаратных интерфейсов

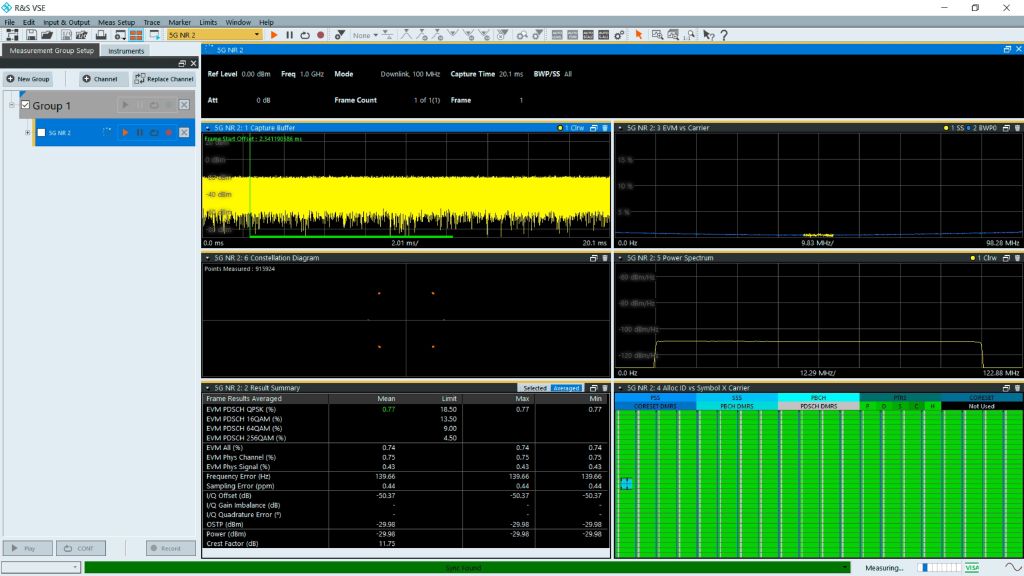

Датчик R&S NRQ6 можно использовать в качестве автономного входного ВЧ-каскада для захвата векторно-модулированных I/Q-сигналов. С помощью дополнительного интерфейса передачи I/Q-данных R&S NRQ6-K1 можно считывать собранные I/Q-данные, используя команды SCPI. Данные демодулируются и анализируются с помощью внешнего программного обеспечения, например R&S VSE. С помощью встроенного ПО R&S NRQ6 версии 2.10 и R&S VSE версии 1.70 обеспечиваются прямой сбор и управление данными.

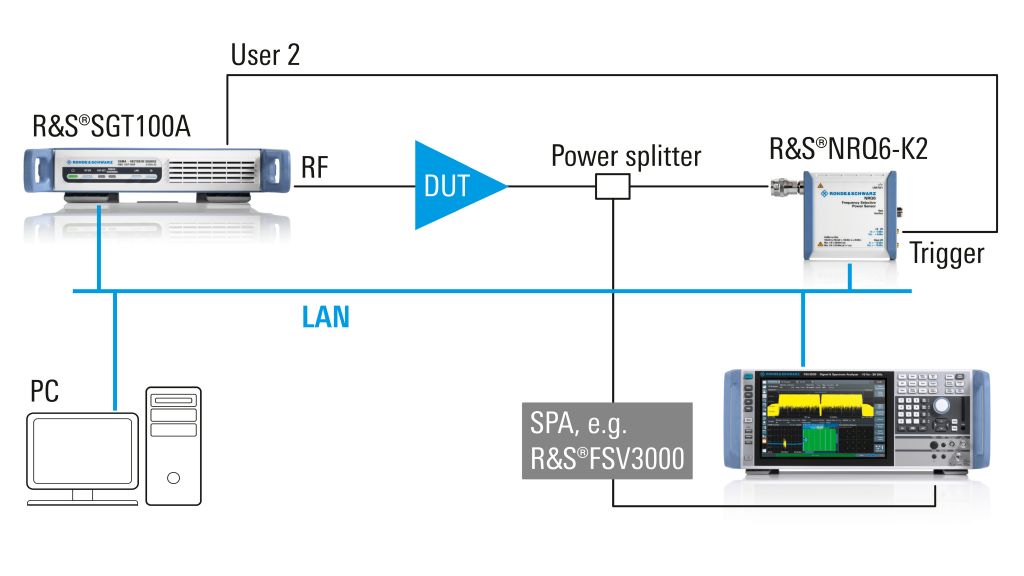

При тестировании компонентов нелинейные характеристики испытуемого устройства затрудняют установку требуемого уровня выходной мощности. Опция сервоуправления мощностью R&S NRQ6-K2 позволяет использовать выделенный последовательный канал связи через разъемы запуска между датчиком R&S NRQ6 и генератором R&S SGT100A. Требуемая мощность будет установлена за несколько итераций, что занимает обычно от 1 мс до 1,5 мс.

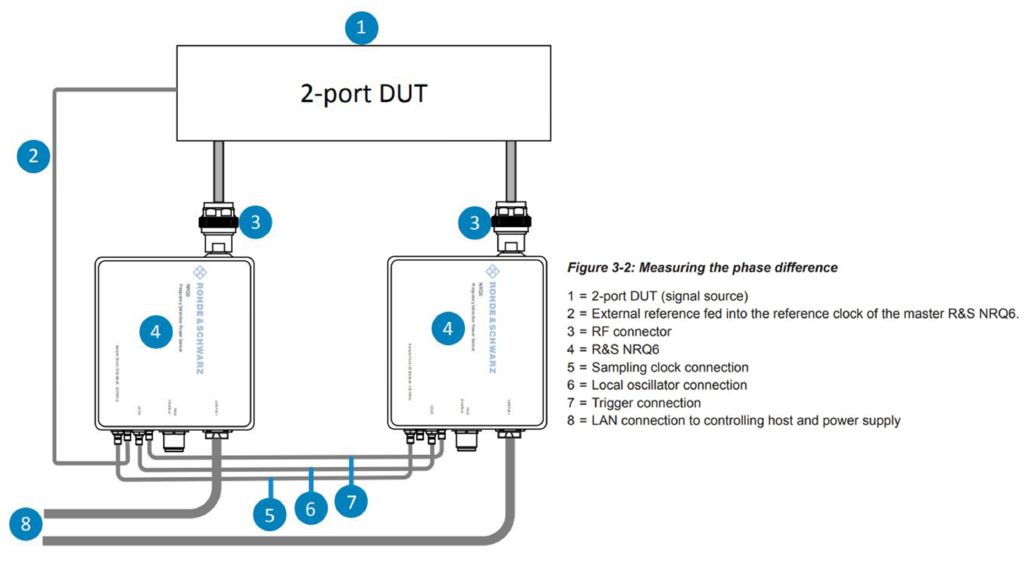

Синхронные фазокогерентные измерения (опция R&S NRQ6-K3) выполняются на основе соотношении ведущий/ведомый между несколькими приборами R&S NRQ6. Ведущий прибор передает сигнал гетеродина (LO) и его тактовый сигнал (CLK) на ведомое (ведомые) устройство и запускает его (их). Фазы ВЧ-сигналов можно измерять на 8 портах, при этом типичная погрешность составит всего 0,1 градуса при мощности -60 дБмВт.

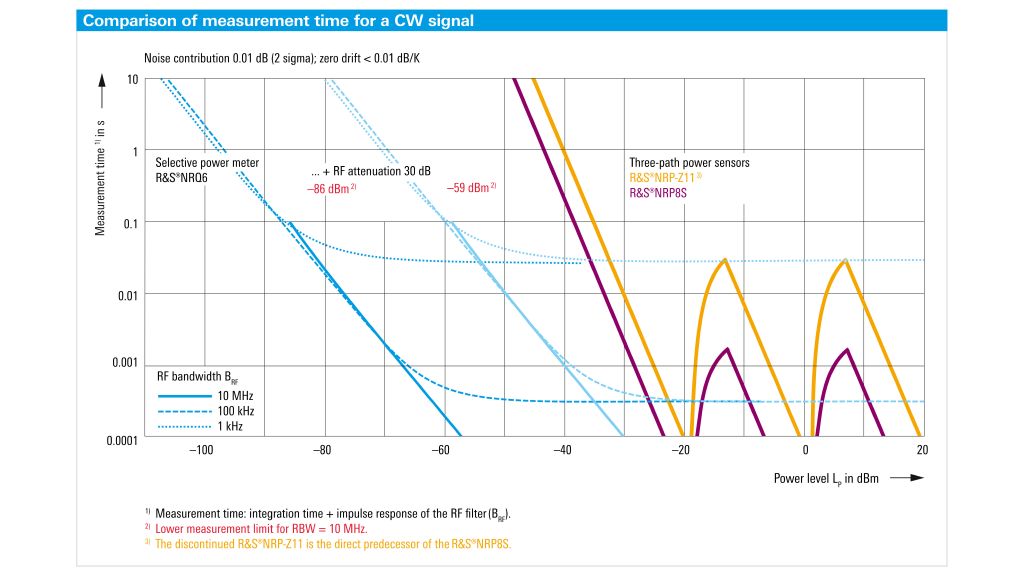

Любой диодный измеритель мощности работает без ограничения полосы частот в указанном диапазоне частот. Для точного измерения маломощных сигналов требуется усреднение нескольких измерительных отсчетов и увеличивает время измерения. Технология диодных измерителей мощности является хорошо отработанной, и поэтому инновации в ней возможны лишь в ограниченной степени. Прибор R&S NRQ6 на основе технологии приемника существенно увеличивает скорость измерения маломощных сигналов.
