Описание

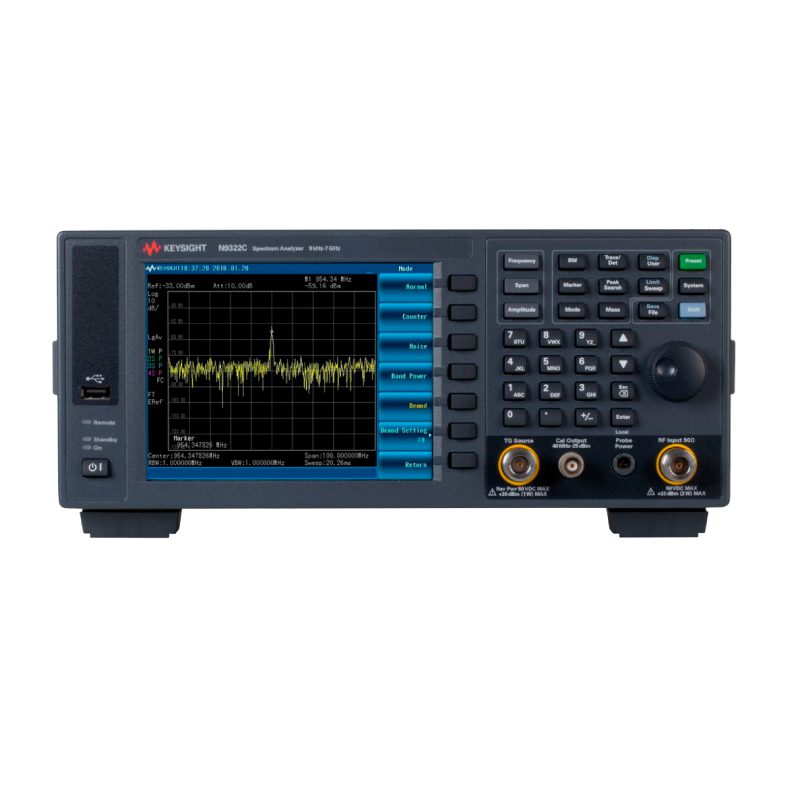

- Базовые анализаторы сигналов BSA представляют собой новое поколение недорогих анализаторов общего назначения. Благодаря широкому набору функций, лучшие в своем классе производительности и доступной цене эти анализаторы являются оптимальным решением для использования при разработке электронных устройств, на производстве и в исследовательских лабораториях.
- Базовые анализаторы сигналов, разработанные для решения основных задач, отличаются проверенной эффективностью тестирования, удобством использования и гибкостью для адаптации к новым требованиям.
Измерительные возможности
- Одноклавишные измерения мощности с помощью ПО Agilent PowerSuite: измерение мощности в канале, занимаемой полосы частот (OBW), относительной мощности в соседнем канале (ACLR), спектральной маски излучения (SEM) (в стандартной комплектации), режим спектрограммы (опция)
- Режим сканирования каналов: до 20 каналов одновременно
- Измерение параметров отражения включает измерение обратных потерь, вносимых потерь, расстояния до неоднородности
- Анализ спектра со стробированием по времени
Базовый анализатор сигналов — оптимизирован для эффективной работы
- Демодуляция по маркеру упрощает настройку на сигналы с амплитудной и частотной модуляцией и их прослушивание;
- Оптимизация чувствительности анализатора с помощью одной клавиши, позволяющая быстро снизить средний уровень собственных шумов для обнаружения сигналов низкого уровня;
- Программируемые клавиши, определяемые пользователем, обеспечивающие быстрый доступ к 7 наиболее часто используемым установкам параметров измерения, что помогает легко переключаться с одной задачи на другую;
- Следящий генератор со встроенным мостом КСВН, поддерживающий измерения параметров передачи и отражения;
- Режим демодуляции, упрощающий анализ сигналов с амплитудной и частотной модуляцией (AM/FM), амплитудной и частотной манипуляцией (ASK/FSK);
- Доступная цена, отличные характеристики и простота использования обеспечивающие высокую эффективность тестирования.
Диапазон частот
до 4 ГГц
DANL при частоте 1 ГГц
152 дБм
Максимальная Пропускная способность анализа
1 МГц
Фазовый шум при частоте 1 ГГц (смещение 10 кГц)
-90 дБк/Гц
Размеры (ВхШхД), мм
132,5х320х400
Вес нетто
7,9 кг
Дисплей, разрешение
640 x 480 мм
Дисплей, размер диагонали
165,1 мм
