Общее описание

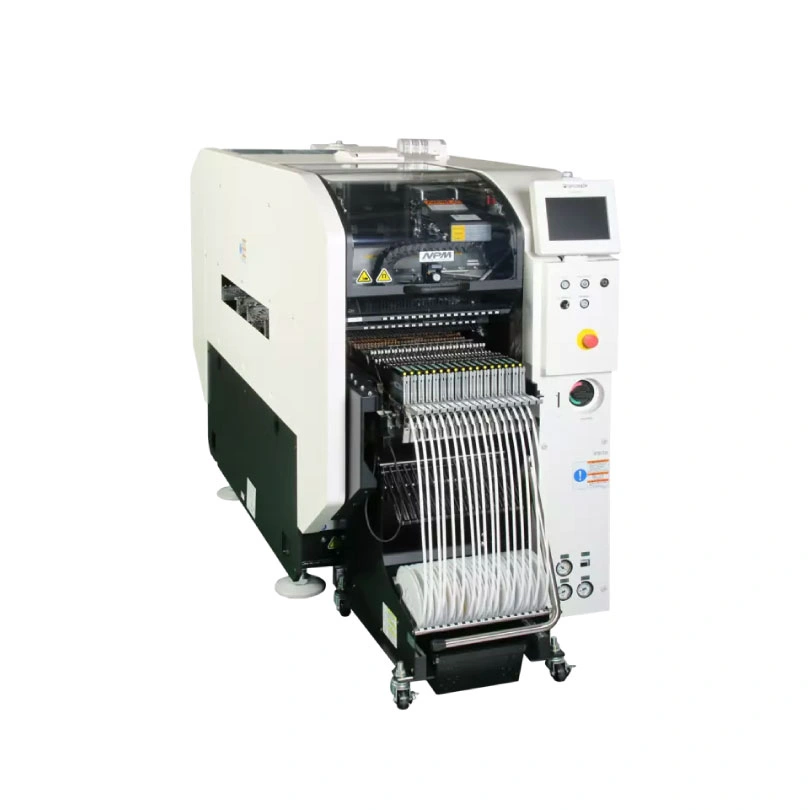

NPM-D3A — это высокоточный автоматический установщик компонентов для поверхностного монтажа, предназначенный для мелкосерийного и среднесерийного производства электроник, с возможностью работы с Dual-lane, позволяющий собирать платы размером до 510х590 мм.
Особенности системы
- Возможность работы в режимах однопоточного или двухпоточного конвейера;
- Оптимизация маршрута во время распознавании компонентов;
- Максимальные габариты ПП 510×590мм (Single-lane) или 510х300 (Dual-lane);
- 16 монтажных головок для максимальный производительности.
- Достижение максимальной скорости монтажа с помощью высокопроизводительного режима.
Размеры печатных плат (SINGLE LANE)
50х50 - 750х550 мм
Размер печатных плат (DUAL LANE)
50х50 - 510х300 мм
Электропитание
AC 380В (50/60Гц, 3ф) Max. 2,7 КВА
Пневмопитание
5 бар, 100 Нл/мин
Габаритные размеры
832 (Д) х 2683 (Г) х 1444 (В) мм
Масса
1680 кг
Скорость установки
46000 компонентов/час -высокопроизводительный режим
38000 комп/час - обычный режим работы
Точность установки
±37 мкм - высокопроизводительный режим
±30 мкм - обычный режим работы
Спектр компонентов
0402 ~ 6х6 мм - высокопроизводительный режим
03015 ~ 6х6 мм - обычный режим работы
Максимальная высота компонентов
3 мм
Количество питателей
68 штук
