Общее описание

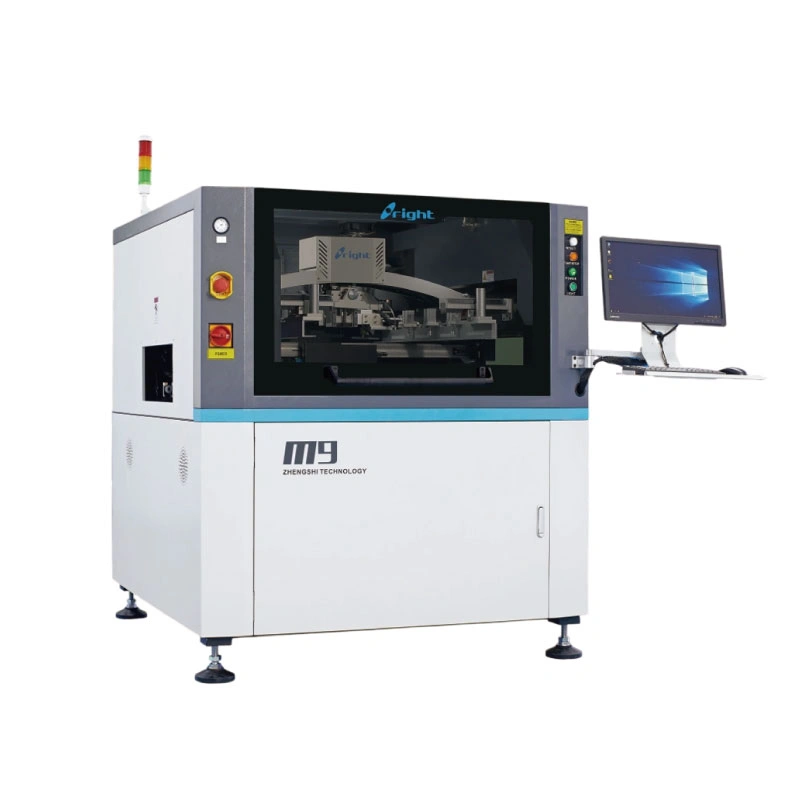

это высокоточный автоматический принтер для трафаретной печати, предназначенный для нанесения паяльной пасты, клея или других материалов на печатные платы (ПП) с использованием системы визуального позиционирования. Оборудование ориентировано на современные SMT-линии, где требуются максимальная точность, скорость и минимальный процент брака.
Ключевые особенности
- Полная автоматизация процесса
- Система визуального позиционирования (Visin System)
- Высокоточные камеры (≥10 Мп) с распознаванием fiducial-меток
- Сенсорный экран с интуитивным ПО (поддержка русского языка)
- Импорт файлов Gerber, CAD
- Сохранение профилей для быстрой смены продуктов
- Интеграция в SMT-линии через SMEMA-конвейер
- Подключение к MES-системам для сбора данных и управления производством
Скорость печати
До 400 мм/с.
Точность позиционирования
±0.01 мм.
Размеры плат
Минимум 50 × 50 мм, максимум 500 × 500 мм.
Подсветка
Многосекционная RGB-подсветка для улучшения контрастности.
Интерфейсы
Ethernet, USB, RS-232.
Габариты
≈1200 × 800 × 1500 мм.
Электропитание ~220В / 50Гц / 3 кВт
