Общее описание

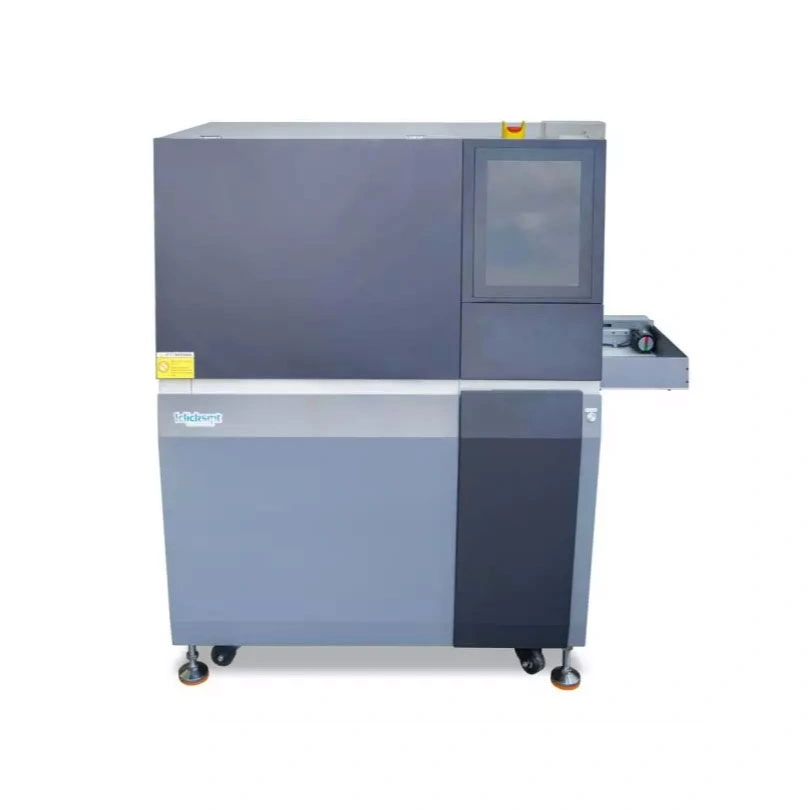

AR-2530M — высокоточный линейный сверлильно-фрезерный станок для обработки и разделения печатных плат. Предназначен для мелкосерийного и серийного производства в электронной промышленности.
Особенности системы
- Система фиксации ПП по оси Х с системой резки снизу.
- Функция обнаружения сломанной фрезы.
- Промышленный ПК и полностью англоязычная операционная система на базе Windows 7 или 10.
- Превосходная система технического зрения.
- Внешняя система удаления отходов резки обеспечивает чистоту рабочей зоны
- Роутер имеет функцию автоматической смены инструмента/фрезы (шпиндель Kavo/Sycotec).
Мин. габариты платы
60х60 мм
Макс. габариты платы
300х320 мм
Толщина платы
0.4-4.0 мм
Материал платы
FR4, стекловолокно
Высота конвейера
900 +/- 20 мм
Направление конвейера
слева направо
Макс. скорость резки
50 мм/сек
Повторяемость
+/- 0.05 мм
Точность резки
+/- 0.05 мм
Приводы
серводвигатели
Диаметр фрезы
0.8-3.0 мм
Метод программирования
посредством видеокамеры
Электропитание
1 фаза, 220 В, 50 Гц, 2,5 кВт
Масса
400 кг
Габариты системы (ДхШхВ)
1370х970х1460 мм (с сигнальной башней)
