Общее описание

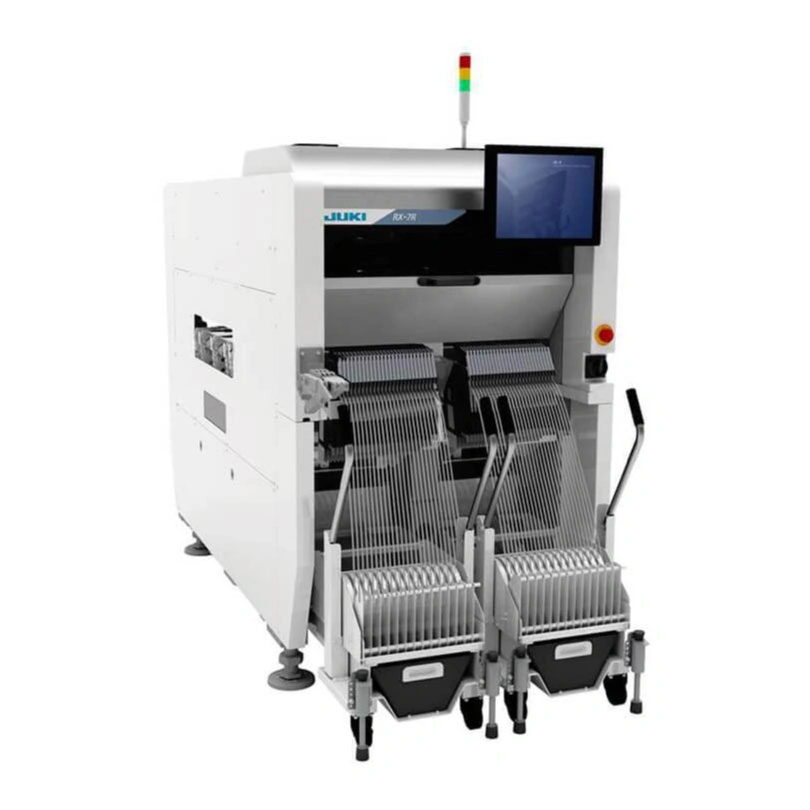

RX-7 — это современная высокоточная система для поверхностного монтажа компонентов, разработанная для мелкосерийного и среднесерийного производства электроники. Система сочетает в себе надежность, производительность и удобство использования.
Особенности оборудования
- Высокоскоростная установка достигает скорости монтажа до 75 000 CPH благодаря инновационной конструкции монтажных роторных головок, каждая из которых вмещает до 16 вакуумных захватов.
- Две встроенные камеры – по одной на каждой монтажной головке – создают изображения в режиме реального времени: захват компонента с питателя и установку SMD на плату. Камеры RX-7 проверяют правильность установки и пайки компонентов, что заранее предотвращает ошибки монтажа и снижает уровень брака.
- Встроенный сенсорный дисплей, JUKI RX-7 и простой в управлении пользовательской интерфейс, обеспечивает интуитивное и понятное управление машиной. Даже пользователи, не обладающие обширными техническими знаниями, могут легко создавать программы для установки электронных компонентов.
- Компактная конструкция RX-7 с шириной машины 0,998 метра обеспечивает высокую производительность на небольших производственных площадях снижая инвестиции в производство
Высота компонентов
до - 5 мм
Точность
(Cpk ≥ 1) - ± 0.04 mm (Cpk ≥ 1) мм
Скорость установки
до - 75 000CPH
Размер печатных плат (Д х Ш), мм
50×50 ~ 510×450
Емкость питателей макс, мм
76х8
Электропитание
200 – 415 VAC, 3-phase, 2.3 kVA
Сжатый воздух
20 л/мин, 0,5 ± 0,05 Mpa
Габаритные размеры, мм
998×1895×1530
Вес, кг
1950
