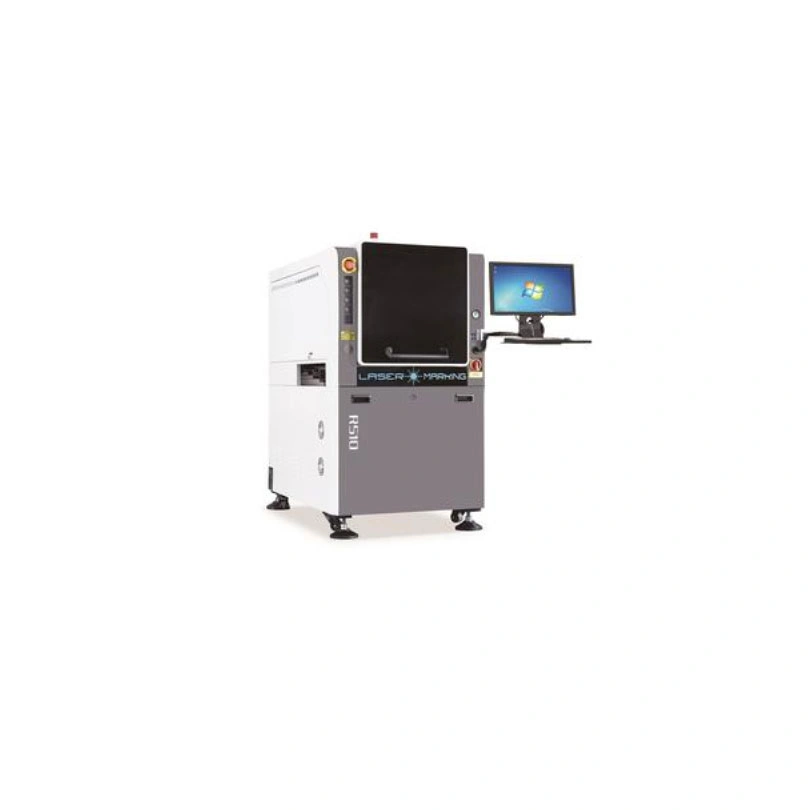

Автоматическая система лазерной печати R510

Основные характеристики:

Тип товара

Системы лазерной маркировки

Срок поставки

8-12 недель

Производитель

RIGHT

Цена:

По запросу

Описание и характеристики

Общее описание

Автоматическая система лазерной печати R510 предназначена для маркировки печатных плат путем нанесения штрих-кода. Лазерный маркиратор печатных плат обеспечивает высочайшую точность маркировки (±0,02 мм). Система оснащена функцией коаксиальной визуальной коррекции — Hawk-eye, гарантирующей стандартное качество графики даже на сложных поверхностях. Маркиратор обрабатывает гибкие (FPC), жесткие и деформированные печатные платы, обеспечивая точное позиционирование и нанесение маркировки. Высокая скорость обработки достигает 7000 мм/с, что позволяет, например, нанести 55-значный QR-код размером 3×3 мм белыми чернилами всего за 1 секунду. Компактные размеры позволяют беспрепятственно интегрировать систему в производственную линию.

Основные преимущества системы маркировки R510

Функция автоматического позиционирования — автоматическая фотосъемка, режим позиционирования в 2, 3, 4 точках.
Функция автоматического считывания кода — автоматически считывает QR-код и сохраняет данные и подает сигнал тревоги, когда QR-код не может быть прочитан.
Интеллектуальная производственная функция — подключается к ERP/MES/SAP и другим системам, автоматически получая номер заказа на выполнение работ, номер партии продукта, код материала, спецификацию, название продукта и другую информацию.
Поддерживаемые типы QR-кодов: Datamatrix, QR Code, микро-QR Code, PDF417, Code 49, Code 16k и другие распространенные.

Тип лазера

Ультрафиолетовый (UV), зеленый свет (Green), оптическое волокно (Fiber), углекислый газ (CO2)

Длина волны

355 /532 /1064 /10640 нм

Мощность лазера

3 Вт, 5 Вт/7 Вт/, 10 Вт/10 Вт, 20 Вт, 30 Вт/10 Вт, 20 Вт, 30 Вт

Диапазон лазерной маркировки

50*50-510*460 мм

Размер печатной платы

510*460 мм

Скорость нанесения маркировки

До 7000 мм/с

Точность позиционирования

±0,05 мм (может быть настроена в соответствии с требованиями заказчика)

Повторяемость

±0,02 мм

Система визуального контроля

Функция визуальной коррекции, функция коаксиальной коррекции

Толщина печатной платы

0,5 ~ 5 мм (возможность опционального изменения)

Тип одномерного кода

Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN и другие

Тип QR-кода

Datamatrix, QR Code, микро-QR Code, PDF417, Code 49, Code 16k и другие распространенные

Размер QR-кода

1,5 мм×1,5 мм ~ 20 мм×20 мм (мин. размер QR-кода может быть выше в зависимости от содержимого)

Тип шрифтов

TrueType, однострочные шрифты (JSF), SHX-шрифты, матрично-точечные шрифты (DMF)

Формат файла

DXF, PLT, Excel, TXT и другие часто используемые форматы

Питание

220 В/50 Гц, общая мощность = 2500 Вт

Температура окружающей среды

20-28 градусов

Влажность

30%-60%

Сжатый воздух

4-6кг/см2

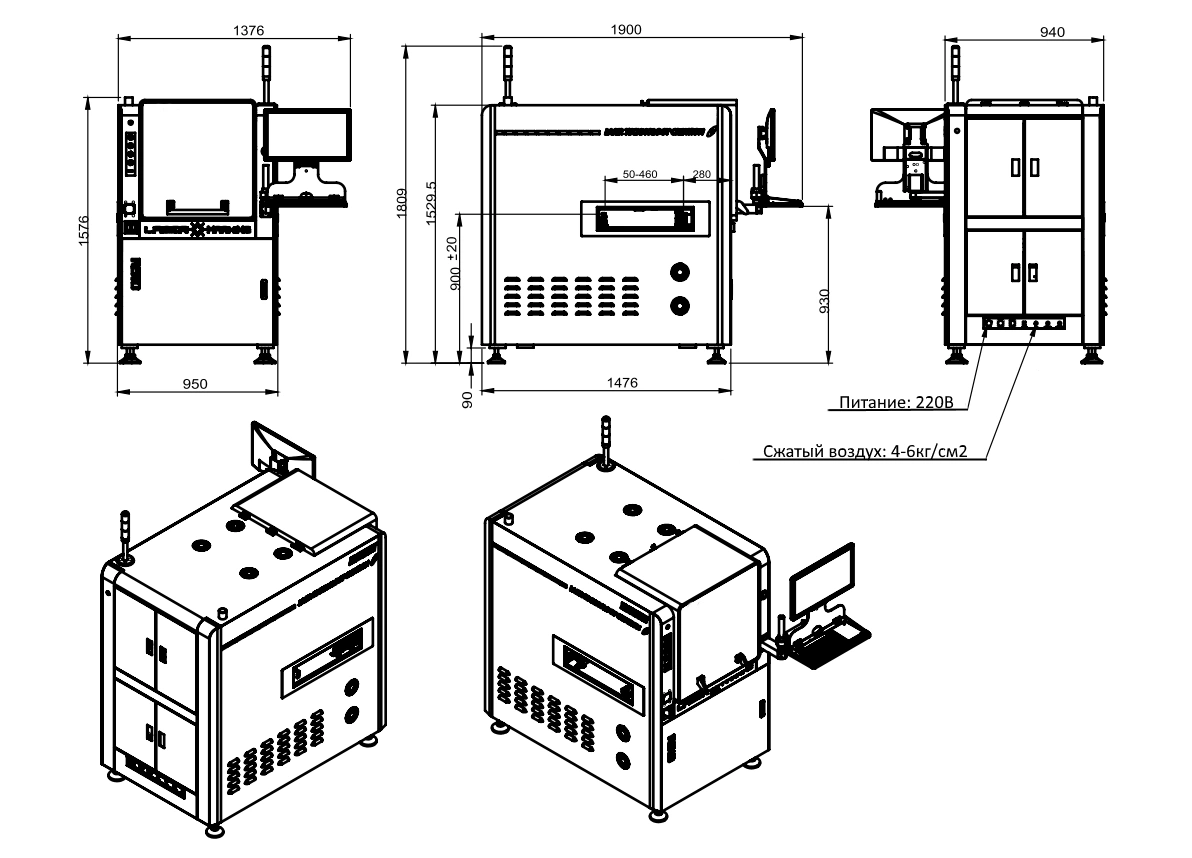

Размеры

950*1476*1576 мм

750 кг

Описание и характеристики
Общее описание

Автоматическая система лазерной печати R510 предназначена для маркировки печатных плат путем нанесения штрих-кода. Лазерный маркиратор печатных плат обеспечивает высочайшую точность маркировки (±0,02 мм). Система оснащена функцией коаксиальной визуальной коррекции — Hawk-eye, гарантирующей стандартное качество графики даже на сложных поверхностях. Маркиратор обрабатывает гибкие (FPC), жесткие и деформированные печатные платы, обеспечивая точное позиционирование и нанесение маркировки. Высокая скорость обработки достигает 7000 мм/с, что позволяет, например, нанести 55-значный QR-код размером 3×3 мм белыми чернилами всего за 1 секунду. Компактные размеры позволяют беспрепятственно интегрировать систему в производственную линию.

Основные преимущества системы маркировки R510

Функция автоматического позиционирования — автоматическая фотосъемка, режим позиционирования в 2, 3, 4 точках.

Функция автоматического считывания кода — автоматически считывает QR-код и сохраняет данные и подает сигнал тревоги, когда QR-код не может быть прочитан.

Интеллектуальная производственная функция — подключается к ERP/MES/SAP и другим системам, автоматически получая номер заказа на выполнение работ, номер партии продукта, код материала, спецификацию, название продукта и другую информацию.

Поддерживаемые типы QR-кодов: Datamatrix, QR Code, микро-QR Code, PDF417, Code 49, Code 16k и другие распространенные.

Тип лазера

Ультрафиолетовый (UV), зеленый свет (Green), оптическое волокно (Fiber), углекислый газ (CO2)

Длина волны

355 /532 /1064 /10640 нм

Мощность лазера

3 Вт, 5 Вт/7 Вт/, 10 Вт/10 Вт, 20 Вт, 30 Вт/10 Вт, 20 Вт, 30 Вт

Диапазон лазерной маркировки

50*50-510*460 мм

Размер печатной платы

510*460 мм

Скорость нанесения маркировки

До 7000 мм/с

Точность позиционирования

±0,05 мм (может быть настроена в соответствии с требованиями заказчика)

Повторяемость

±0,02 мм

Система визуального контроля

Функция визуальной коррекции, функция коаксиальной коррекции

Толщина печатной платы

0,5 ~ 5 мм (возможность опционального изменения)

Тип одномерного кода

Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN и другие

Тип QR-кода

Datamatrix, QR Code, микро-QR Code, PDF417, Code 49, Code 16k и другие распространенные

Размер QR-кода

1,5 мм×1,5 мм ~ 20 мм×20 мм (мин. размер QR-кода может быть выше в зависимости от содержимого)

Тип шрифтов

TrueType, однострочные шрифты (JSF), SHX-шрифты, матрично-точечные шрифты (DMF)

Формат файла

DXF, PLT, Excel, TXT и другие часто используемые форматы

Питание

220 В/50 Гц, общая мощность = 2500 Вт

Температура окружающей среды

20-28 градусов

Влажность

30%-60%

Сжатый воздух

4-6кг/см2

Размеры

950*1476*1576 мм

Вес

750 кг
