Модернизированная версия модели MBG100. Генератор формирует синусоидальные СВЧ‑сигналы с установкой частоты и мощности, а также поддерживает импульсную, амплитудную, частотную и фазовую модуляцию на выходе RF.

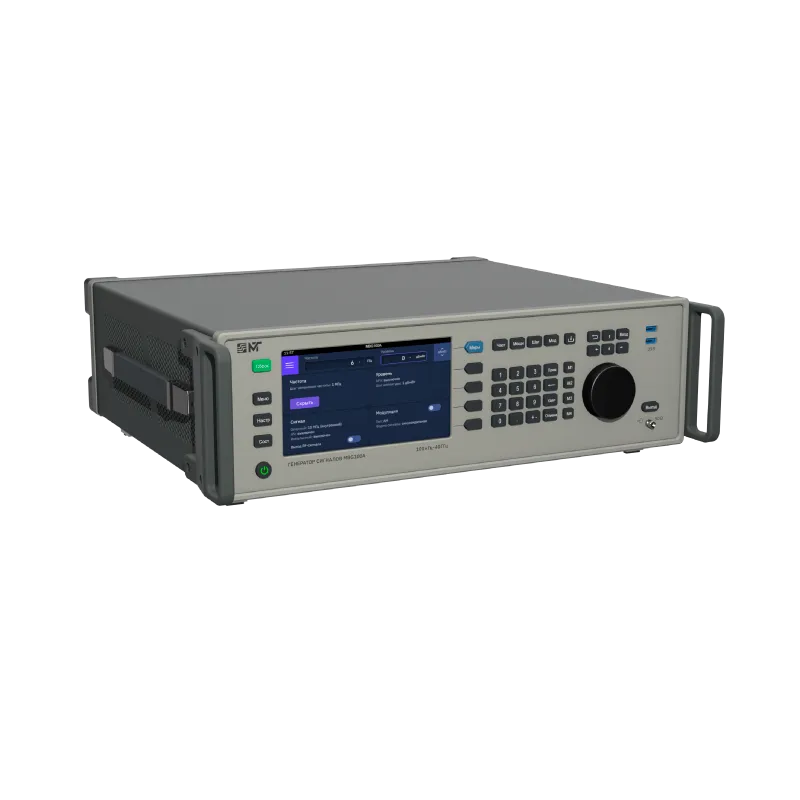

MBG100A — высокоточный аналоговый СВЧ‑генератор с широкими функциональными возможностями, высокой стабильностью параметров и продуманной системой управления.
- Рабочий диапазон частот: от 100 кГц (0,1 МГц) до 6 ГГц.
- Предел допускаемой относительной погрешности установки частоты — высокая точность.
- Дискретность настройки: 0,001 Гц (плавная корректировка параметров).
- RF — синусоидальные СВЧ‑сигналы с заданными частотой и мощностью, включая модуляции.

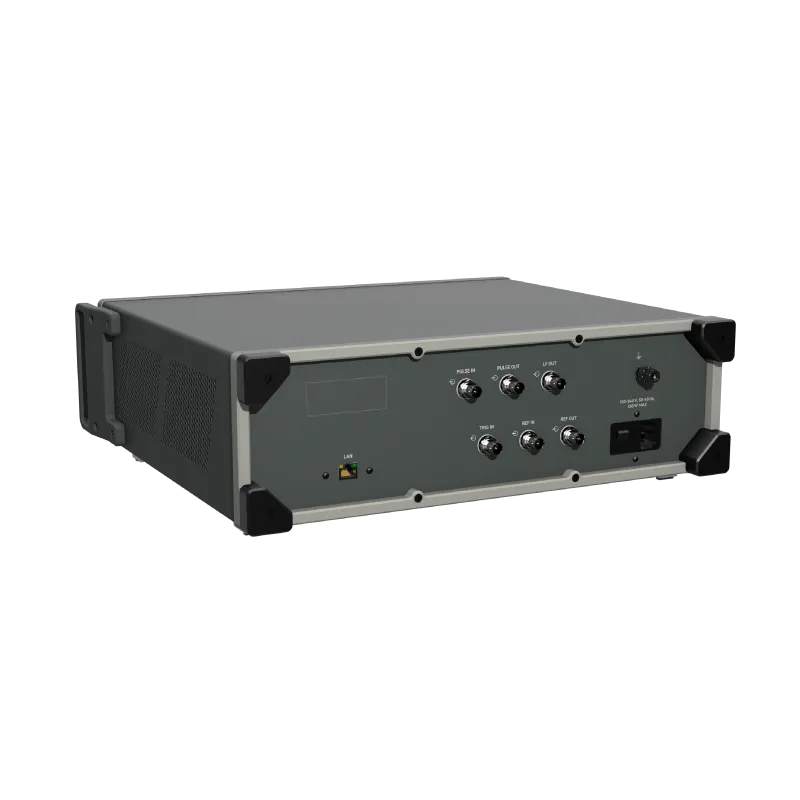

- PULSE OUT — импульсные низкочастотные сигналы.
- LF OUT — низкочастотные сигналы различной формы (частота и амплитуда).
- REF OUT — опорный сигнал.
- REF IN — синхронизация внутреннего опорного сигнала.
- PULSE IN — синхронизация импульсной модуляции.
- TRIG IN — синхронизация управляющих процедур.
- Синтезатор частоты генерирует сигналы в широком диапазоне.
- Селектор фильтрует спектр (подавляет гармоники и паразитные составляющие) и объединяет потоки в один тракт.
- Модуль с направленным ответвителем регулирует и контролирует уровень сигнала.
- Готовый сигнал подается на выходной СВЧ‑разъем.
Управление — одноплатный ПК на ОС Linux и кроссплата.
Расширенный набор опций для интеграции и синхронизации, дополнительные порты, удобство встраивания в автоматизированные системы. Встроенный контроллер с ПО управляет прибором, обрабатывает данные, выводит их на экран, записывает и хранит результаты.
Базовая версия — от 0,0001 ГГц (100 Гц) до 6 ГГц. С дополнительными опциями верхний предел расширяется до 40 ГГц. Начало диапазона со 100 Гц позволяет:
- работать с низкочастотными сигналами без отдельного НЧ‑генератора;
- плавно переходить от НЧ‑ к СВЧ‑диапазону в одном приборе;
- решать комплексные задачи с сигналами разных частот.
- HF20 — Опция расширения частотного диапазона до 20 ГГц
- H01 — Опция повышенной выходной мощности до 30 дБм
- H02 — Опция электронного аттенюатора для регулировки выходной мощности до минус 120 дБм
- H03 — Опция фильтра гармоник для обеспечения уровня гармонических составляющих до минус 100 дБ
- S13 — Опция выхода опорных частот 100 МГц и 1 ГГц
- S12 — Опция настраиваемого входа опорной частоты (1-250 МГц)
- S11 — Опция встроенного генератора импульсных последовательностей
- H15 — Опция электронного аттенюатора до 100 дБ
- H14 — Опция маркировки кнопок на кириллице
- H08 — Опция опорного генератора повышенной точности
- HF40 — Опция частотного диапазона до 40 ГГц
- HF13 — Опция частотного диапазона до 13 ГГц
- HF6 — Опция частотного диапазона до 6 ГГц
- S04 — Опция модуляций АМ, ЧМ, ФМ
- S05 — Опция импульсной модуляции
- S06 — Опция встроенного генератора импульсов
- S07 -Опция встроенного генератора сигналов произвольной формы
