Назначение
Генератор MBG100 создает немодулированные синусоидальные СВЧ-колебания с нормируемыми частотой (от 100 кГц до 13 ГГц) и мощностью, а также радиосигналы с импульсной модуляцией.
Работа генератора MBG100
- Синтезатор частоты формирует сигналы во всем рабочем диапазоне.
- Селектор фильтрует спектр и объединяет потоки в один тракт.
- Модуль с направленным ответвителем регулирует и контролирует уровень сигнала.
- Готовый сигнал выдается через СВЧ‑разъем.
Управление — через одноплатный ПК на ОС Linux и специализированную кроссплату.
Функциональные возможности (нагрузка 50 Ом)
- Выход RF — частота и мощность синусоидальных СВЧ‑сигналов, импульсно‑модулированные СВЧ‑сигналы.
- Выход PULSE OUT — частота и мощность импульсных низкочастотных сигналов.
- Выход REF OUT — опорный сигнал.
Внешняя синхронизация
- REF IN — внутренний опорный сигнал.
- PULSE IN — импульсная модуляция.
- TRIG IN — внутренние управляющие процедуры.

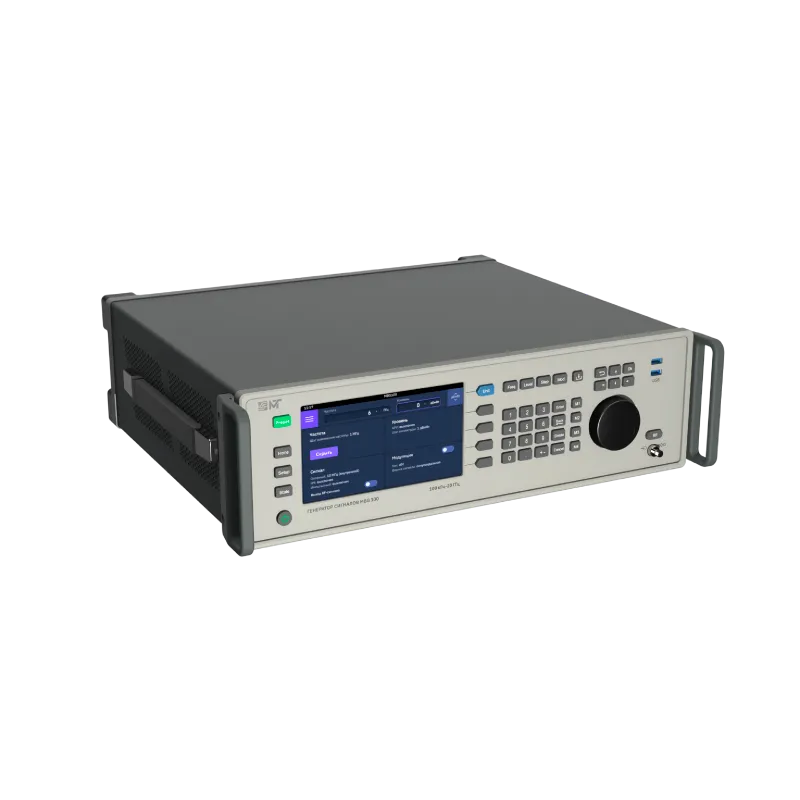

Конструкция и управление
Настольный моноблок. Встроенный контроллер с ПО управляет прибором, обрабатывает данные, выводит информацию на экран, записывает и хранит результаты.
Применение
Универсальное решение для лабораторий и производства. Стабильная работа в разных условиях, многофункциональность и удобная система настройки.
Возможны дополнительные опции
- HF20 — опция расширения частотного диапазона до 20 ГГц
- H01 — опция повышенной выходной мощности до 30 дБм
- H02 — опция электронного аттенюатора для регулировки выходной мощности до минус 120 дБм
- H03 — опция фильтра гармоник для обеспечения уровня гармонических составляющих до минус 80 дБ
- S04 — опция модуляций АМ, ЧМ, ФМ
- S05 — опция импульсной модуляции
- S06 — опция встроенного генератора импульсов
- S07 — опция встроенного генератора сигналов произвольной формы
- H08 — опция опорного генератора повышенной точности
Диапазон выходных частот, ГГц:
базовая версия
от 0,0001 до 13
с опцией HF20
от 0,0001 до 20
с опцией H08
от 1 до 13(20)
Относительная погрешность установки частоты:
базовая версия
±1·10-7
с опцией H08
±3·10-8
Дискретность установки частоты, Гц
0,001
Выходная мощность, дБм:
базовая версия
от -30 до +20
с опцией H01
от -30 до +30
с опцией H02
от -120 до +20
с опциями H01 + H02
от -120 до +30
Относительная погрешность установки мощности, дБм
±0,4
Дискретность установки мощности, дБм
0,01
