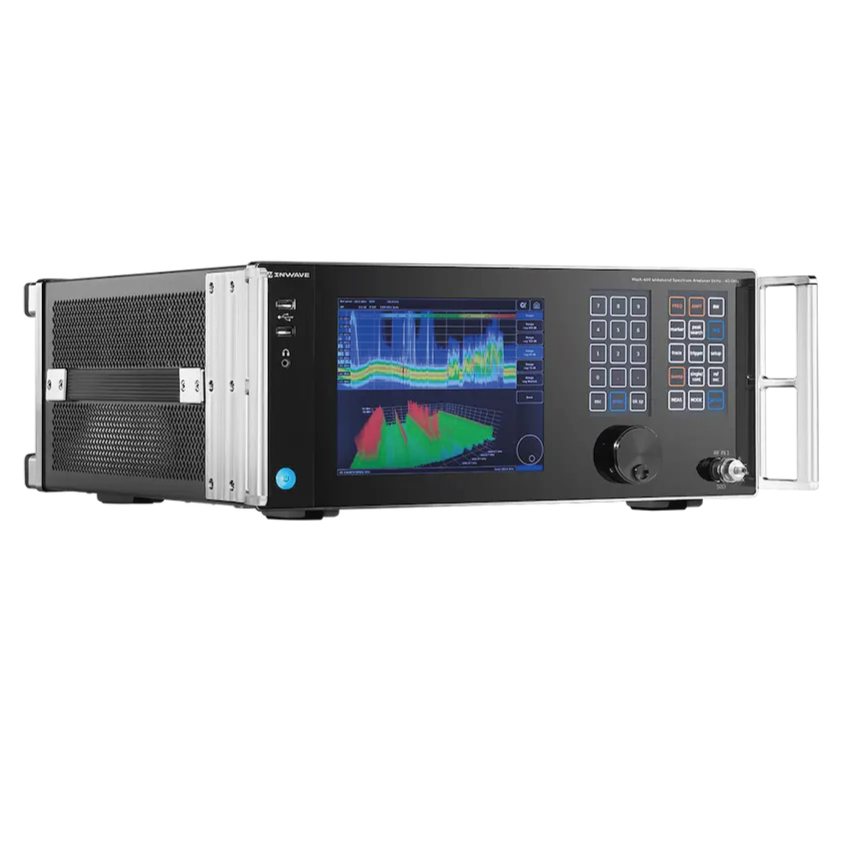

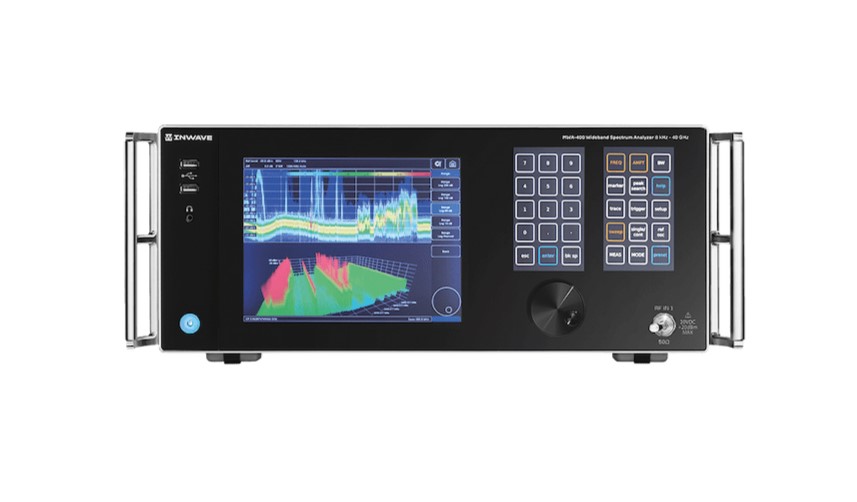

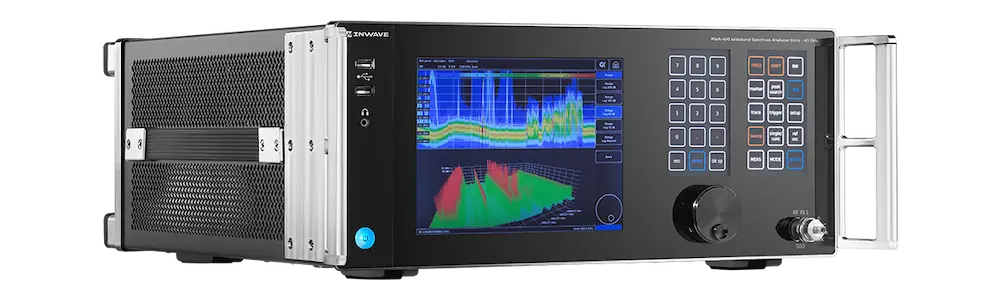

Краткое описание
Анализаторы спектра и сигналов INWAVE обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях
Общие характеристики
- Сверхширокая полоса анализа спектра реального времени, записи и демодуляции позволяет анализировать широкополосные сигналы
- Интерфейс 100 Гбит/с для потоковой выгрузки спектральных выборок реального времени и временных выборок с высоким разрешением
- Спектральная чистота: ультранизкий уровень фазовых шумов и малые спектральные искажения
- Спектральное разрешение до 0.1 Гц позволяет детально исследовать спектр сигналов, а также обеспечивает уменьшение отображаемого уровня шумов
- Объем встроенной памяти 4 ГБ (2 млрд. отсчетов) позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале с частотой дискретизации до 4 ГГц
- Удобный мультитач-интерфейс с сенсорной контекстной клавиатурой
Технические характеристики
- 8” графический сенсорный дисплей
- 800 МГц полоса анализа спектра реального времени, записи, демодуляции
- 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
- Фазовый шум: -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
- Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
- 4 ГБ объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
- Полоса разрешения (RBW) 0.1 Гц
- Опциональный второй синхронный канал с диапазоном частот 8 кГц ..1.5 ГГц
- Сенсорная контекстная клавиатура
- Опция по измерению фазовых шумов
- Опция фильтров ЭМИ
- Опция по анализу сигналов со всеми априорно неизвестными параметрами
- Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
Опции
- MWA-OCXO Термостатированный опорный генератор (OCXO)
- MWA-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWA-RB Рубидиевый опорный генератор
- MWA-RB-ENH Улучшенный рубидиевый опорный генератор
- MWА-100G Интерфейс вводавывода 100 Гбит/с (QSFP28)
- MWA-ULPN Ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWA-2CH Второй синхронный канал с диапазоном частот 8 кГц .. 1.5 ГГц
- MWA-DDR DDR-память объемом 2 ГБ
- MWA-UPR Доступ пользователя к программированию ПЛИС
- MWA-RC Удаленное управление
- MWA-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами MWA-PN Анализ фазовых шумов
- MWA-RT Анализ спектра в реальном времени
- MWA-EMI Набор фильтров ЭМИ
- MWA-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
Диапазон рабочих частот
8 кГц–8 ГГЦ | 20 ГГЦ | 40 ГГЦ (опции)
Чувствительность при 25°C, 1 ГГЦ
-155 дБм/Гц
Избирательность
90 дБ
Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе
-20 дБм
Диапазон ослаблений входного аттенюатора
0 .. 31.5 дБ, шаг 0.5
Уровень фазовых шумов на отстройке 10 кгц от несущей
-137 (-130) дБн/Гц несущая 1 ГГЦ
Скорость сканирования при спектральном разрешении 250 кгц
20 ГГЦ /с
Максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кгц
800 МГц
Максимальная полоса записи
800 МГц
Минимальная полоса разрешения
0.1 Гц
Объем внутренней памяти выборок
2 ГБ

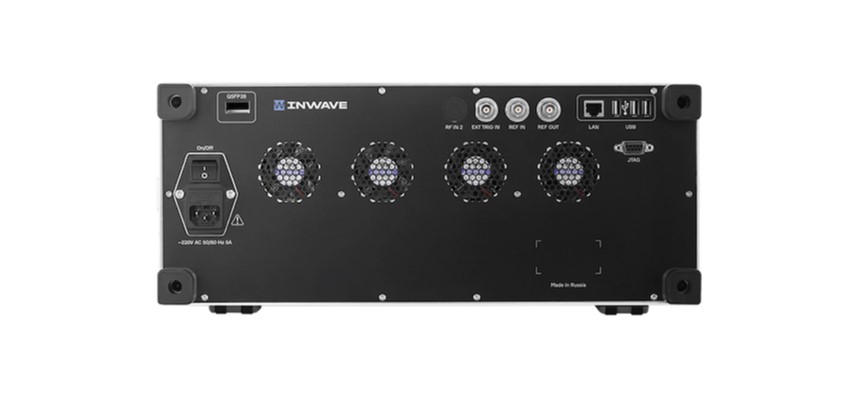

Интерфейсы вывода данных
100 Гбит/с Ethernet (QSFP28) 1 Гбит/с Ethernet (RJ-45)
