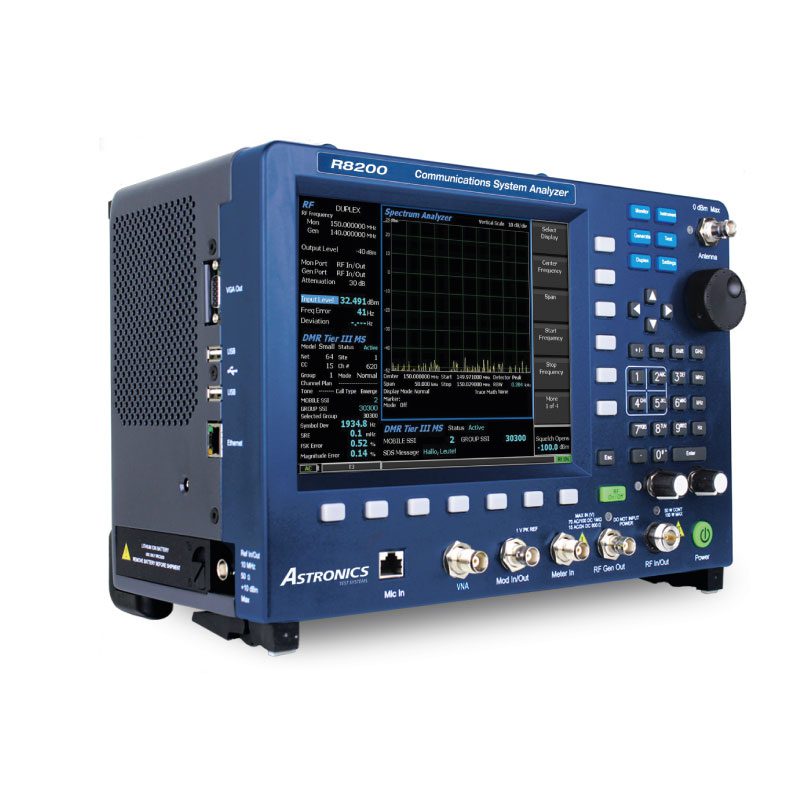

Анализатор систем связи Freedom R8200; 3 ГГц

Анализатор R8200 является первым и единственным испытательным прибором, который сочетает в себе всестороннее цифровое и аналоговое тестирование наземной мобильной радиосвязи с возможностью измерения важных характеристик радиочастотных сетей, таких как расстояние до неисправности (DTF), возвратные потери и коэффициент стоячей волны напряжения (VSWR). Анализатор R8200 также является единственным сервисным монитором с возможностью отображения расширенных параметров радиосвязи в виде круговой диаграммы полных сопротивлений Вольперта-Смита для более сложного анализа сети.

R8200 позволяет специалисту, работающему с цифровыми и аналоговыми система связи, носить с собой один портативный инструмент, а не два, что значительно облегчает его работу. Организации теперь могут сэкономить тысячи долларов, а потенциально и гораздо больше, объединив два инструмента в один. И хотя это совершенно новая платформа премиум-класса с высокими техническими характеристиками, R8200 можно приобрести, зная, что она поддерживается сервисом мирового класса и возможностями технической поддержки Astronics Test Systems — той же компании, которая производит ведущие в отрасли анализаторы связи R8100 и R8000.

Каждый анализатор R8200 поставляется с литий-ионным аккумулятором весом всего 490 гр. Аккумулятор обеспечивает питание устройства более 90 минут, а замена в полевых условиях занимает менее 30 секунд. Просто откройте крышку, извлеките батарею и вставьте другую в боковую часть устройства. При питании от сети переменного тока R8200 заряжает внутреннюю батарею, а при отключении питания от сети переменного тока устройство плавно переключается с переменного тока на постоянный без перебоев. Дисплей R8200 постоянно отображает доступную емкость аккумулятора. Запасные аккумуляторы и автономное зарядное устройство также можно приобрести для приложений, требующих повышенной портативности.

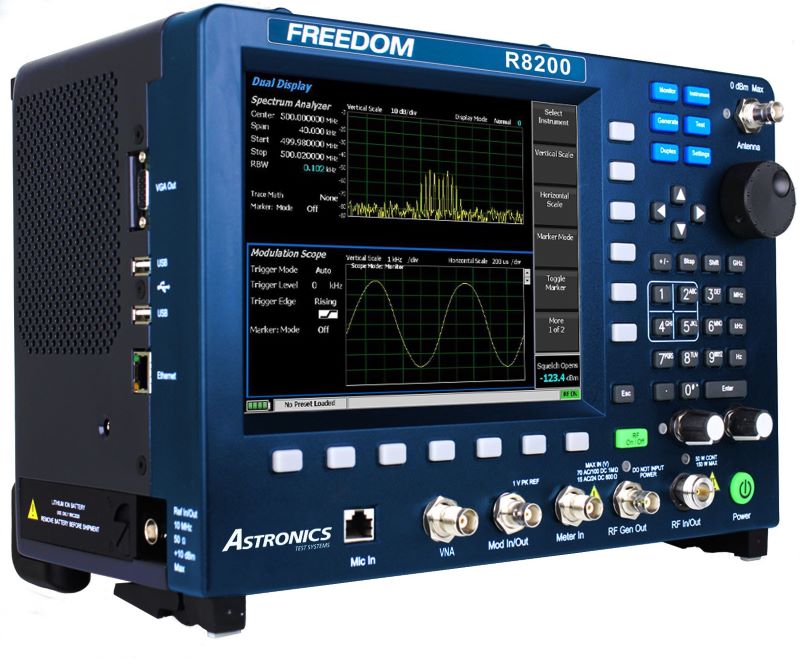

Фирменный “двойной дисплей”, отображающий область применения и область модуляции на одном экране, входит в стандартную комплектацию каждого R8200, а также генератор отслеживания и локатор неисправностей кабеля. Как и R8100, R8200 имеет возможность выбора шкалы измерителя мощности в режиме гистограммы: выберите из 5, 50 или 150 Вт. Наконец, R8200 предлагает возможность отображения пунктов меню на французском и испанском языках.

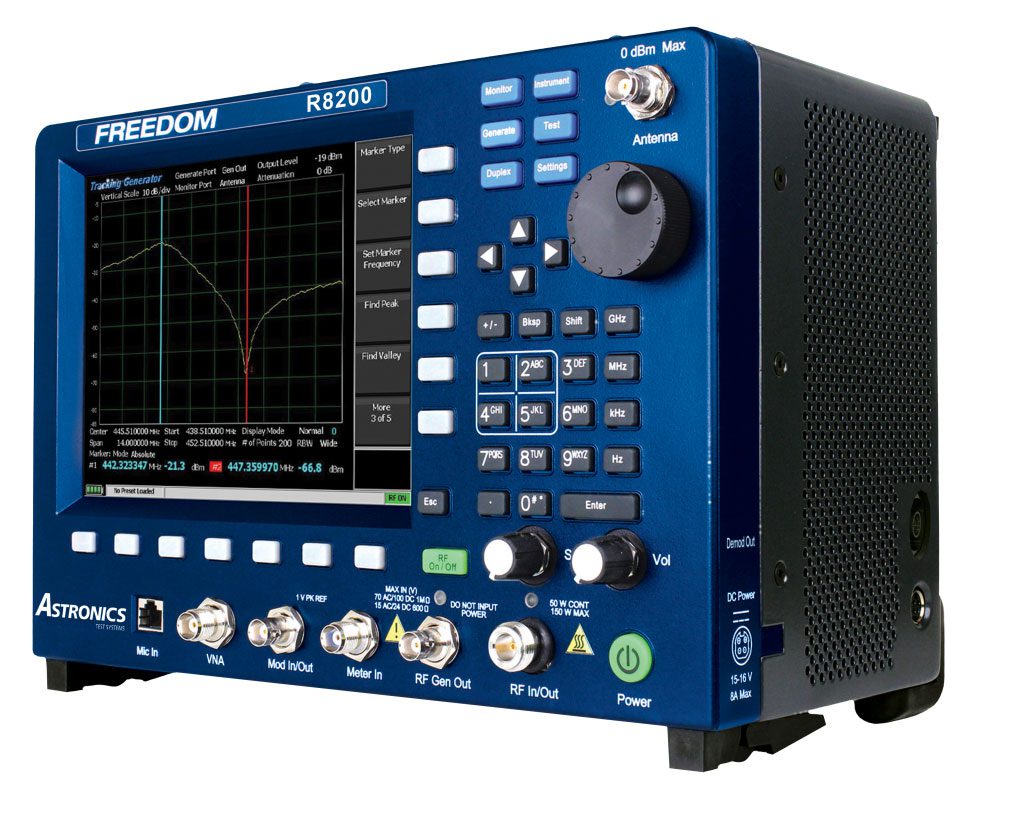

Опция трекинг-генератора предусматривает встроенный прибор, который настраивает радиочастотный генератор в режиме развертки, который, в свою очередь, синхронизируется с анализатором спектра. Исключительный динамический диапазон и время отклика трекера являются бесценным инструментом для измерения и обслуживания радиочастотной фильтрации и объединения сетей, таких как фильтры IF и дуплексеры. Низкий уровень шума анализатора спектра R8200, обработка БПФ и широкий выбор функций отображения и маркера обеспечивают быстрые и точные измерения. Измерения обратных потерь антенны и КСВН могут быть выполнены без какого-либо внешнего оборудования.

R8200 оснащен цветным высококонтрастным дисплеем, на котором основные измерения отображаются крупным ярко-синим шрифтом. Ручка настройки также служит клавишей ввода данных, позволяя пользователю свести к минимуму количество движений рукой, необходимых для навигации по процедурам тестирования. Прибор также оснащен прочной складной металлической ручкой и разъемом для наушников для использования в условиях повышенного шума.

R8200 оснащен превосходным анализатором спектра с минимальным уровнем шума значительно ниже -140 дБм на узких диапазонах, сверхбыстрым получением сигнала, 4 маркерами (2 стандартных) и доступной переменной вертикальной шкалой до 1 дБ на деление.

Архитектура R8200, основанная на программном обеспечении, позволяет добавлять опции программного обеспечения и обновлять его в полевых условиях.
Поэтому, если в дальнейшем ваши потребности изменятся, просто закажите нужную вам функцию или протокол и включите их, введя 16-значный код опции с помощью клавиатуры на передней панели.

Интерфейс FREEDOM Monitor and Control (M&C) (мониторинг и контроль) состоит из фирменных команд, а также поддерживает запрос идентификатора оборудования стандарта IEEE для автоматизации процессов и процедур производственных испытаний. Это, наряду с исключительными характеристиками генератора сигналов по фазовому шуму, делает его пригодным и для других высокопроизводительных применений, позволяя значительно снизить капитальные затраты.
