Описание

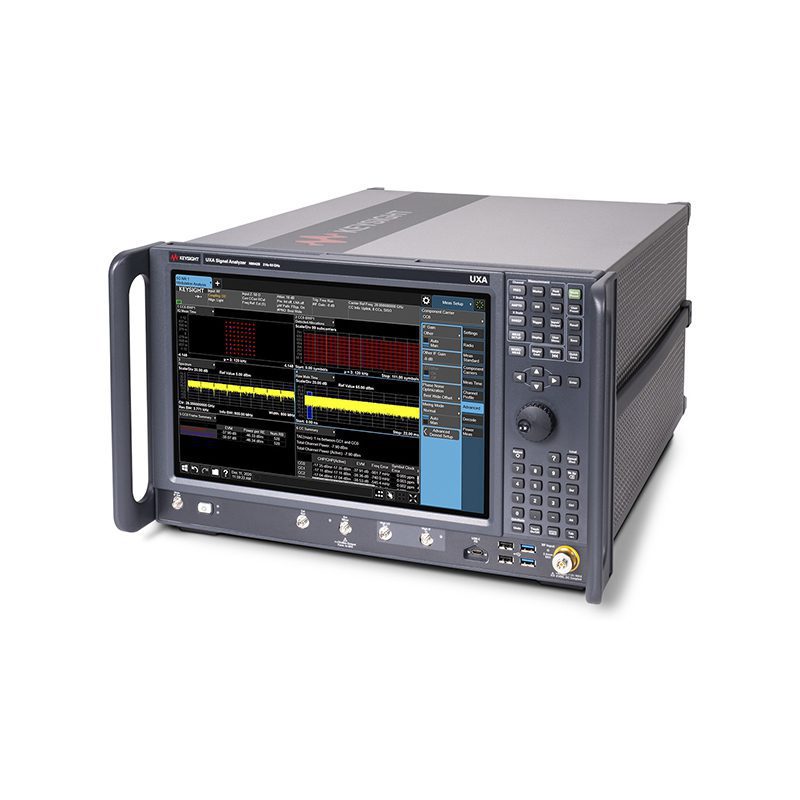

Испытайте реальные характеристики своих инноваций в миллиметровом диапазоне волн в сетях 5G, спутниковой связи, радарах и многом другом с помощью данного анализатора сигналов и измерительных приложений N9042B UXA серии X. N9042B обеспечивает самую широкую в отрасли полосу анализа и самый глубокий динамический диапазон, чтобы помочь вам решить самые сложные задачи, связанные с миллиметровыми волнами — жесткие границы и сроки проектирования, сложная модуляция и строгие стандарты.
- Обеспечьте соответствие ваших проектов последним стандартам с помощью готовых к использованию приложений для измерения и программного обеспечения для анализа сигналов.
- Четкое отображение сигналов с предварительно выбранной разверткой от 2 Гц до 110 ГГц и полосой анализа 11 ГГц
- Испытайте реальные характеристики своего передатчика 5G NR с лучшей в отрасли погрешностью величины вектора ошибки (EVM)
- Быстрое обнаружение внеполосных излучений или паразитов в ваших конструкциях радаров с лучшим в отрасли отображаемым средним уровнем шума с разверткой (DANL)
- Разработка высокопроизводительных систем спутниковой связи с полосой скорректированного анализа 4 ГГц.
Основные характеристики
- Частота: от 2 Гц до 50 ГГц, с V3050A 110 ГГц
- Средний уровень собственных шумов (DANL @ 1 ГГц): -174 дБм
- Максимальная полоса анализа: 11 ГГц
- Максимальная пропускная способность в реальном времени: н/д
- Фазовый шум на частоте 1 ГГц (отстройка 10 кГц): -135 дБн/Гц
- Тип: настольный
- Ширина полосы пропускания ПЧ: 10, 25, 40, 255 МГц, 1, 1,5, 2, 4, 11 ГГц
- Общая точность амплитуды: ± 0,24 дБ
Частота
50 ГГц
DANL при частоте 1 ГГц
168 дБм
Максимальная Пропускная способность анализа
4 ГГц
Максимальная полоса пропускания в реальном времени
2 ГГц
Фазовый шум при частоте 1 ГГц (смещение 10 кГц)
135 дБн/Гц
Размеры (ВхШхД), мм
281х459х575
Вес нетто
38,6 кг
Дисплей, разрешение
1280 x 800
Дисплей, размер диагонали
357 мм (14,1 дюйма) диагональ (номинальная) емкостного мультисенсорного экрана
