Описание

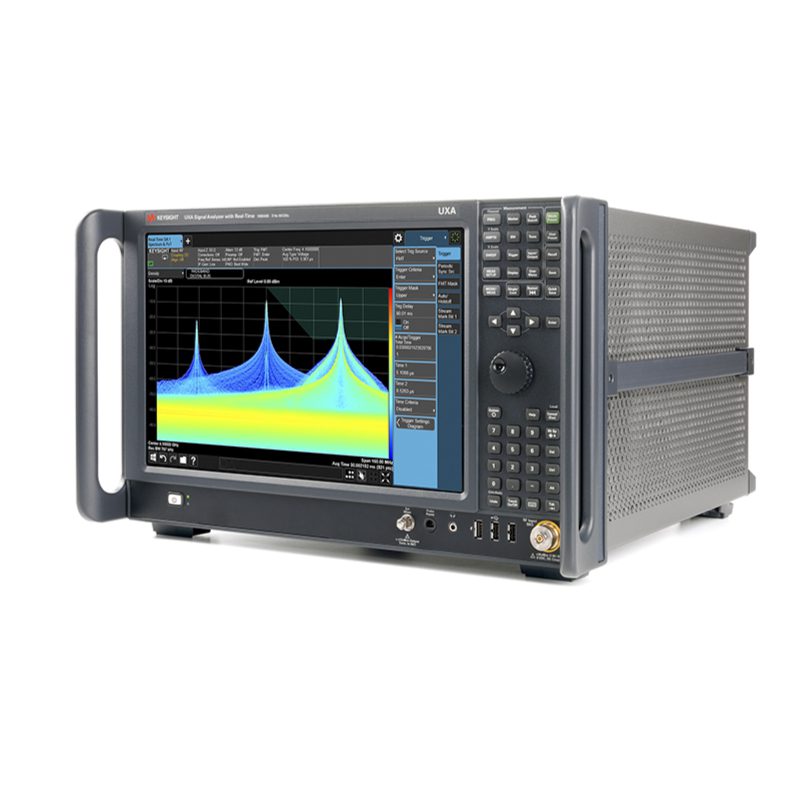

Модель N9040B анализаторов сигналов серии X обладает высокими характеристиками и дает глубокое представление о трудноуловимых и широкополосных сигналах. Высокая производительность UXA предоставляет возможность измерять параметры наиболее сложных на сегодняшний день сигналов — с ППРЧ, широкополосных, переходных к 5G стандартов, 802.11ax/ay, спутниковых, РЛС и других.
Технические характеристики анализатора сигналов N9040B
- Диапазон частот: от 2 Гц до 50 ГГц
- Опции расширения диапазона частот: 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 44 ГГц и 50 ГГц
- Максимальная полоса анализа: 1 ГГц
- Максимальная полоса пропускания реального времени: 510 МГц
- Средний уровень собственных шумов: –174 дБм/Гц
- Фазовый шум (отстройка 10 кГц): –136 дБн/Гц
- Погрешность измерений амплитуды: ±0,16 дБ
- Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц: +22 дБм
- Комплектация приложений: общего назначения, для сотовой связи, для систем беспроводной связи.
Стандартные функции анализатора сигналов Кейсайт N9040B
- PowerSuite — Быстрые измерения мощности
- Ступенчатый аттенюатор с шагом 2 дБ
- Прецизионный опорный генератор
- Улучшенный показатель уровня собственных шумов
- Повышенная скорость измерений
- Работа с внешним смесителем
- Обход СВЧ-преселектора
- Малошумящий тракт
Опциональные функции анализатора сигналов Keysight N9040B
- Анализ спектра в режиме реального времени
- Определение реальных характеристик устройств благодаря широкой полосе (до 1 ГГц) и наглядности анализа самых сложных сигналов
- Возможность расширения диапазона частот до 110 ГГц и выше с помощью внешних смесителей
- Захват нестационарных сигналов с помощью функции анализа спектра в реальном времени
- Захват слабых помех с помощью тракта с пониженным уровнем шумов
Частота
50 ГГц
DANL при частоте 1 ГГц
174 дБм
Максимальная Пропускная способность анализа
1 ГГц
Максимальная полоса пропускания в реальном времени
510 МГц
Фазовый шум при частоте 1 ГГц (смещение 10 кГц)
135 дБн/Гц
Размеры (ВхШхД), мм
280х459х570
Вес нетто
30,9 кг
Дисплей, разрешение
1280 x 800
Дисплей, размер диагонали
357 мм (14,1 дюйма) диагональ (номинальная) емкостного мультисенсорного экрана
