Описание

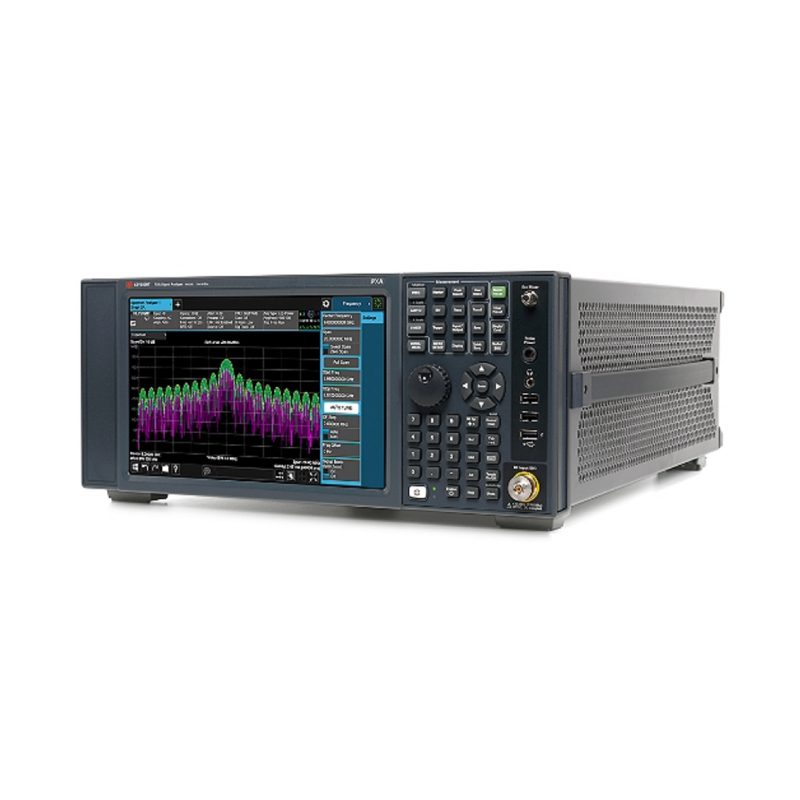

Анализатор сигналов PXA является флагманом серии Х Keysight / Agilent.
Прибор позволяет исследовать сигналы, используя более широкий набор полос пропускания и более высокую точность измерений, и позволяет обнаруживать трудноуловимые сигналы.
Технические характеристики анализатора сигналов PXA Keysight N9030B
- Диапазон частот: от 2 Гц до 50 ГГц
- Опции расширения диапазона частот: 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 44 ГГц, 50 ГГц
- Максимальная полоса анализа: 160 МГц
- Средний уровень собственных шумов: –171 дБм/Гц
- Фазовый шум (отстройка 10 кГц) –132 дБн/Гц
- Погрешность измерений амплитуды ±0,19 дБ
- Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц: +22 дБм
- Комплектация приложений: общего назначения, для сотовой связи, для систем беспроводной связи, для цифрового видео.
Основные возможности СВЧ анализатора сигналов PXA Keysight N9030B
Стандартные функции:
- PowerSuite — Быстрые измерения мощности
- Ступенчатый аттенюатор с шагом 2 дБ
- Прецизионный опорный генератор
- Улучшенный показатель уровня собственных шумов
- Повышенная скорость измерений
Опциональные функции:
- Работа с внешним смесителем
- Обход СВЧ-преселектора
- Анализ спектра в режиме реального времени
- Малошумящий тракт
- Аналоговые входы для анализа IQ-сигналов
- Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight
- Возможность захвата импульсных помех и нестационарных сигналов благодаря функции анализа спектра в режиме реального времени
- Поддержка измерительных приложений серии X, упрощающих измерения фазового шума, коэффициента шума, анализ сигналов LTE-Advanced, WLAN и др.
- Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA.
Диапазон частот
до 50 ГГц
DANL при частоте 1 ГГц
166 дБм
Максимальная Пропускная способность анализа
510 МГц
Фазовый шум при частоте 1 ГГц (смещение 10 кГц)
-136 дБк/Гц
Размеры (ВхШхД), мм
177х426х556
Вес нетто
22 кг
Дисплей, разрешение
1280 x 800
Дисплей, размер диагонали
269 мм
