Описание

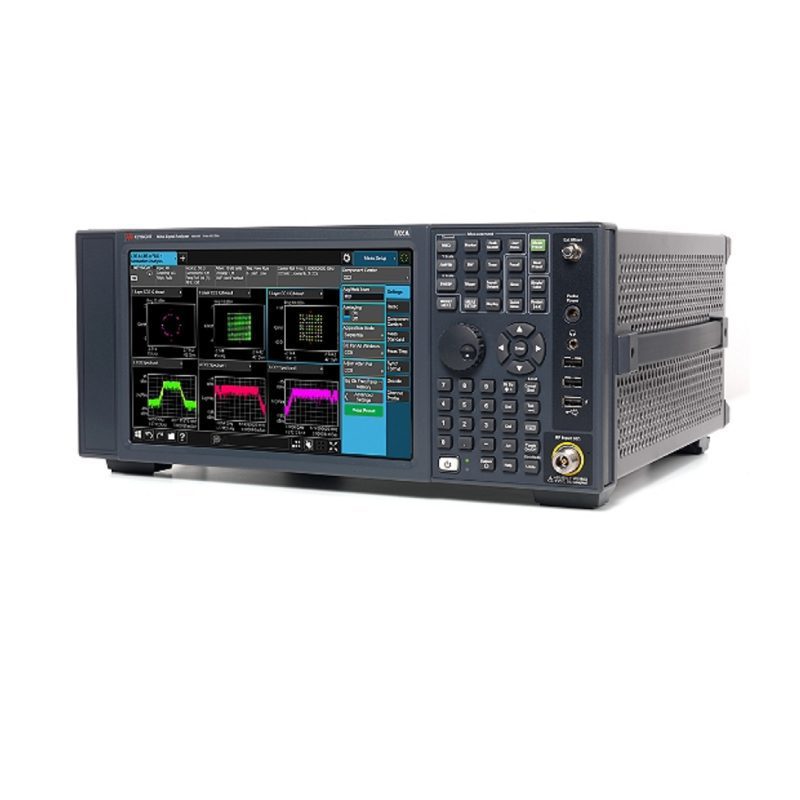

Анализатор сигналов N9020B Keysight серии MXA обладает достаточной универсальностью и может быть быстро адаптирован к постоянно изменяющимся измерительным задачам, подходит для разработки беспроводных устройств, проведения НИОКР и производства оборудования стандартов связи 4G.
Технические характеристики анализатора ВЧ сигналов Кейсайт N9020B
- Диапазон частот: от 10 Гц до 50 ГГц
- Опции расширения диапазона частот: 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 32 ГГц, 44 ГГц и 50 ГГц
- Максимальная полоса анализа: 160 МГц
- Полоса анализа в режиме реального времени: 85 МГц, 125 МГц, 160 МГц
- Средний отображаемый уровень шума (DANL) –172 дБм/Гц
- Интермодуляционные искажения третьего порядка (TOI) +20 дБм
- Фазовый шум (отстройка 10 кГц) –114 дБн/Гц
- Погрешность измерений амплитуды ±0,23 дБ
- Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц: 116 дБ
- Комплектация приложений: общего назначения, для сотовой связи, для систем беспроводной связи.
Основные возможности высокочастотного анализатора сигналов Keysight N9020B
Стандартные функции:
- PowerSuite — Быстрые измерения мощности
- Ступенчатый аттенюатор с шагом 2 дБ
Опциональные функции:
- Прецизионный опорный генератор
- Улучшенный показатель уровня собственных шумов
- Повышенная скорость измерений
- Работа с внешним смесителем
- Обход СВЧ-преселектора
- Анализ спектра в режиме реального времени
- Аналоговые входы для анализа IQ-сигналов
- Измерения с большей достоверностью благодаря высоким характеристикам в части фазового шума
- Одно средство измерений для анализа модулирующих и ВЧ-сигналов
- Получение более полного представления о характеристиках сигналов за счет захвата более длительных выборок I/Q-данных
- Анализ сложных сигналов с высокой точностью, например сигналы стандарта 802.11ac, с величиной модуля вектора ошибки, составляющей всего 0,3 процента (–50 дБ)
- Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, поиска пиков с помощью маркеров и функции быстрого свипирования
- Захват трудноуловимых сигналов с помощью функции анализа спектра в режиме реального времени
Диапазон частот
до 50 ГГц
DANL при частоте 1 ГГц
167 дБм
Максимальная Пропускная способность анализа
510 МГц
Фазовый шум при частоте 1 ГГц (смещение 10 кГц)
-130 дБк/Гц
Размеры (ВхШхД), мм
177х426х556
Вес нетто
25,5 кг
Дисплей, разрешение
1280 x 800
Дисплей, размер диагонали
269 мм
