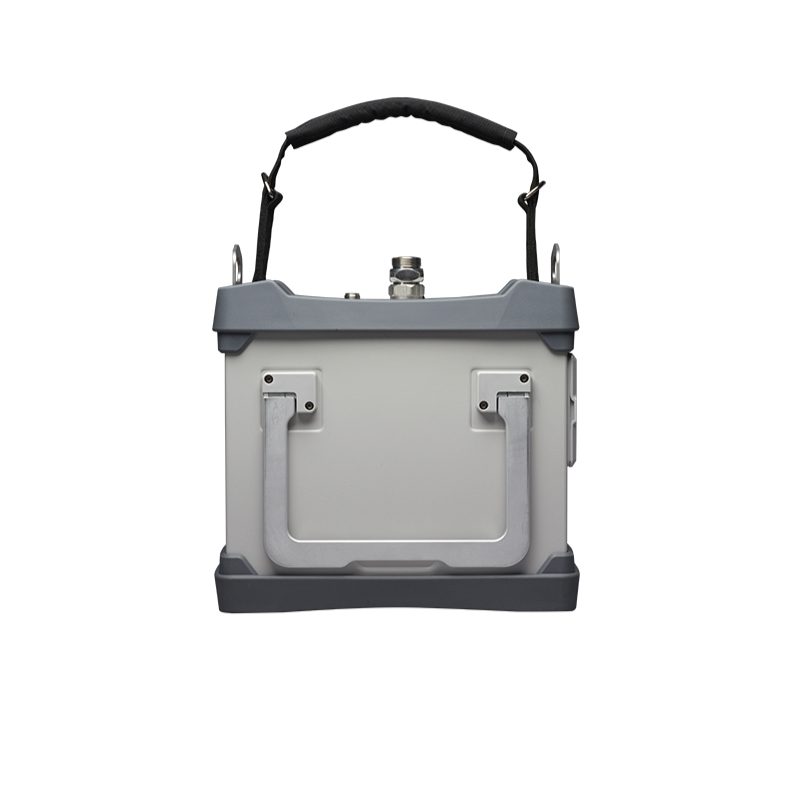

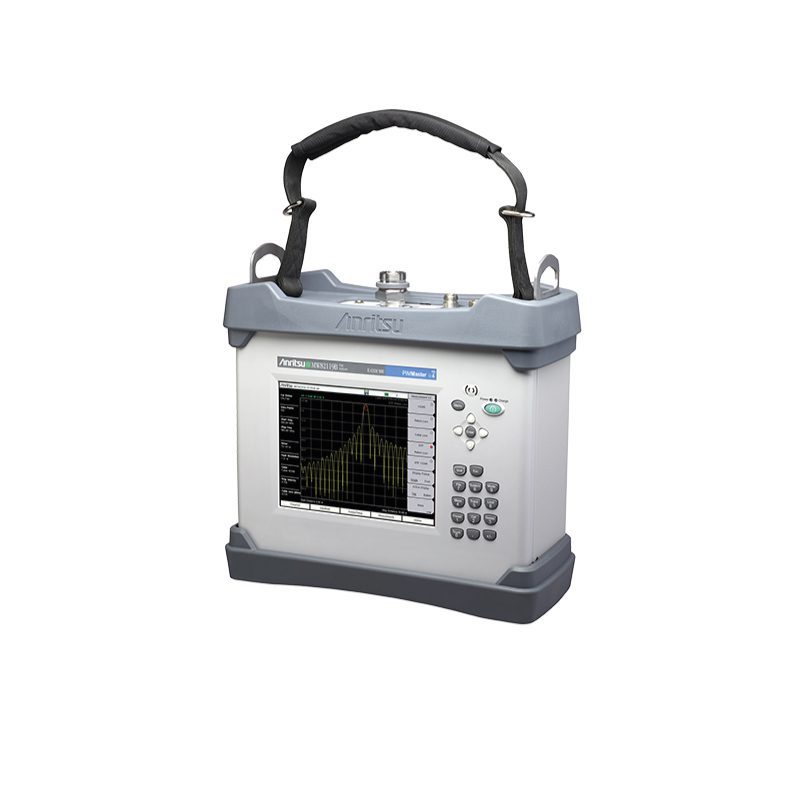

Anritsu MW82119В представляет собой анализатор ПИМ мощностью 40 Вт с питанием от аккумуляторной батареи и возможностью измерения согласования импеданса в линии. При включении в комплектацию опции Site Master, анализатор ПИМ может применяться для полной сертификации эксплуатационных характеристик антенно-фидерного тракта – измерения ПИМ, расстояния до источника ПИМ, обратных потерь, КСВ, потерь в фидере и расстояния до повреждения с использованием одного контрольно-измерительного прибора.

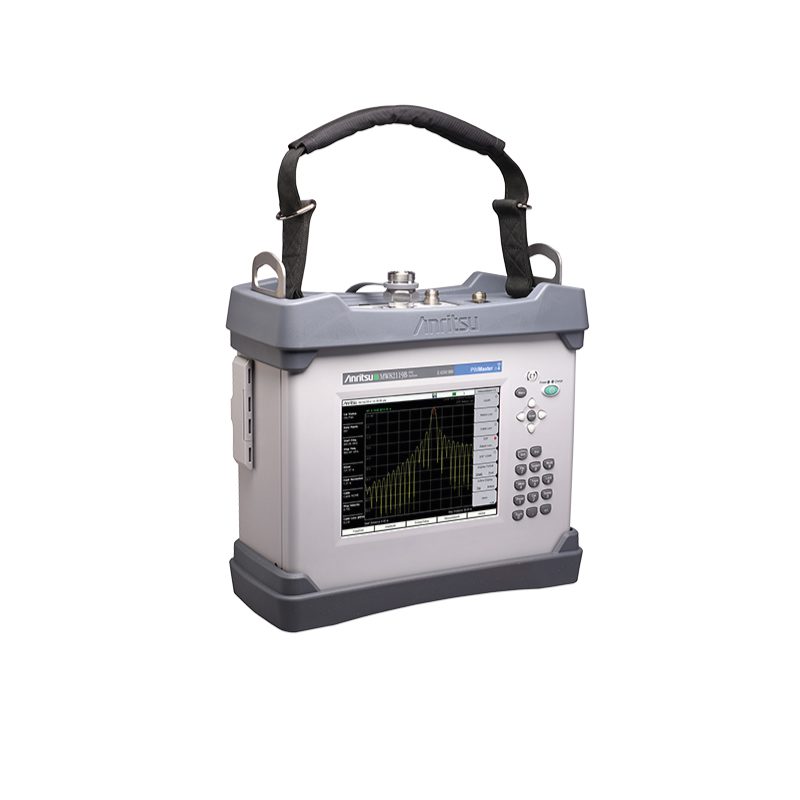

MW82119В оснащен большим хорошо читаемым вне помещений дисплеем и интуитивно понятным интерфейсом пользователя, оптимизированным для работы в полевых условиях. Прочное исполнение MW82119В и усовершенствованная портативность позволяют проводить измерения ПИМ и согласования импеданса «на вышке базовой станции» и помогают операторам обеспечивать максимальную РЧ-производительность инсталляции сетей LTE с выносными приемопередатчиками (RRH).
PIM Master выявляет интермодуляционные помехи в рабочем диапазоне частот сотовых беспроводных систем связи. Известно, что при одновременной работе на различных частотах двух и более передающих устройств возможно возникновение нелинейного явления, называемого пассивной взаимной интермодуляцией, которое наблюдается в пассивных компонентах и приводит к образованию гармоник на комбинационных частотах, и как следствие, к расширению полосы спектра излучения. При определенных условиях, значения этих частот могут совпадать с диапазоном восходящего канала, тем самым, мешая приему полезных сигналов базовой станцией. Источниками сигналов пассивной интермодуляции могут быть как компоненты тракта АФУ базовой станции, например ВЧ-разъемы, фильтры, комбайнеры, грозоразрядники и т.д., так и предметы или явления окружающей среды, например, образование p-n переходов, вызванное коррозией конструктивных элементов подвеса антенной системы, или погодными условиями. В результате возможно наступление ряда негативных последствий, наиболее значимыми из которых являются сокращение зоны покрытия базовой станции, снижение ее производительности и эфирные помехи другим радиосистемам.
Работающий от аккумулятора, высокомощный анализатор пассивной интермодуляции MW82119A для работы с основными стандартами беспроводной связи, используемыми во всем мире. Компактный размер и небольшой вес анализатора PIM Master в сочетании с возможностью работы от аккумулятора делают прибор идеальным решением для проверки показателей пассивной интермодуляции на труднодоступных объектах, таких как удаленные радиоблоки (RRH) или распределенные антенные системы в помещениях (DAS).
PIM Master оснащен запатентованной технологией Anritsu по определению расстояния до источника пассивной интермодуляции (DTP), которая позволяет точно определять место неисправности, как в фидерных системах, так и за пределами антенн. Технология DTP позволяет быстро и эффективно устанавливать местоположение источников пассивной интермодуляции на объекте, что позволяет сократить время ремонта и снизить затраты.
