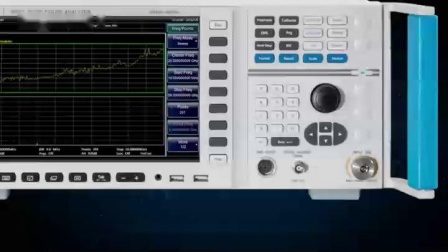

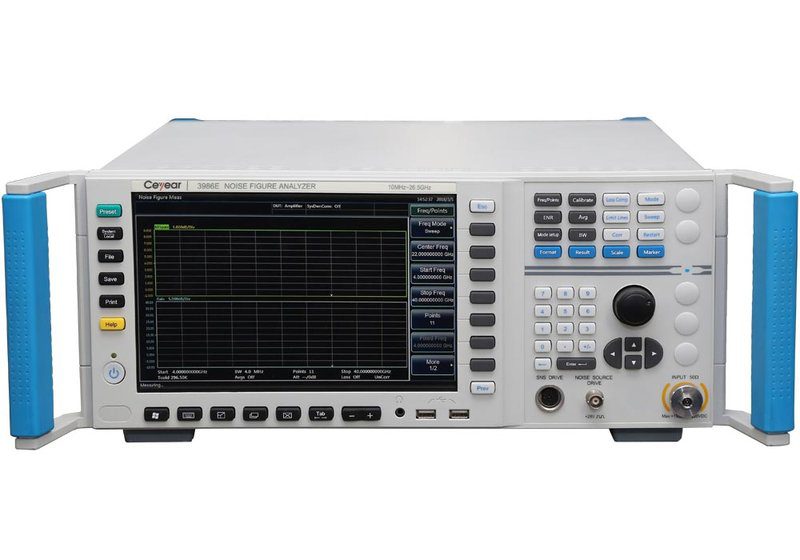

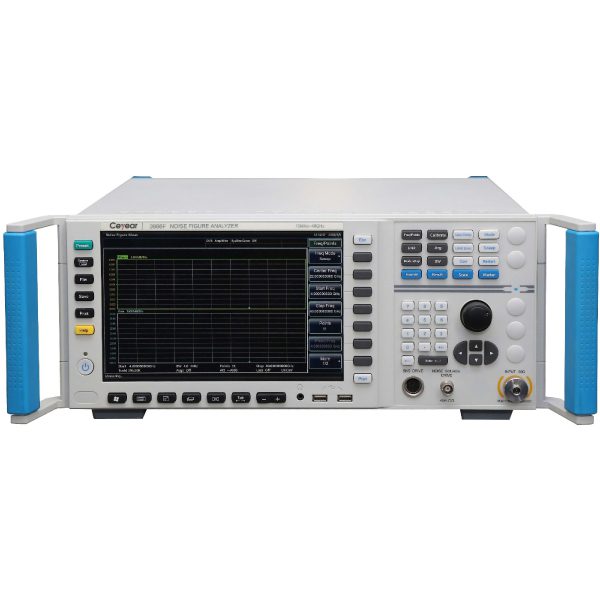

Анализатор фазовых шумов Ceyear 3986E; 26,5 ГГц

Особенности продукта включают широкий диапазон частот, высокочувствительный прием, удобный пользовательский интерфейс, двухканальный HD-дисплей, различные внешние интерфейсы, двойной источник шума и т. д. Он может измерять коэффициент шума и коэффициент усиления усилителей, повышающих преобразователей и т. д. понижающих преобразователей, а также для обеспечения автоматического измерения коэффициента шума многокаскадных каналов приема частоты.

Интерфейсы гида интуитивно понятны для настройки режимов измерения. Комплексная функция компенсации потерь может компенсировать потери в каналах до и после измерения с помощью фиксированных форм или форм Excel. Калькулятор внутренней погрешности измерения коэффициента шума выполняет количественный анализ погрешности измерения коэффициента шума. Функция ограничительной линии, которая обеспечивает уведомление о пройденном/не пройденном тесте, упрощает определение пройденного/не пройденного теста.

Удобные для пользователя функции позволяют инженерам легко устанавливать правильные измерения, наблюдать и сохранять результаты измерений в различных формах. Они могут широко использоваться в исследованиях и разработках, производстве, испытаниях и технических испытаниях электронного оборудования для радаров, связи, навигации и т. д.

• Широкий охват
• Высокочувствительный прием и высокоточные тесты
• Режим измерения усилителя, повышающего преобразователя и понижающего преобразователя
• Функция измерения с одной и двумя боковыми полосами
• Комплексная функция компенсации потерь
• Гибкие функции обработки документов и Excel
• Уведомление о пройденном/не пройдённом тесте, ограничивающее функцию строки

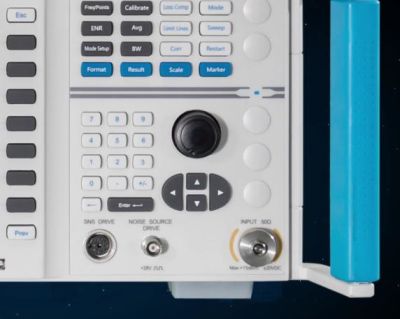

• Различные внешние интерфейсы
• Двойной источник шума

Интегральная коаксиальная частота анализатора коэффициента шума серии 3986 охватывает диапазон от 10 МГц до 50 ГГц. Можно выбрать 5 конфигураций полосы частот для различных требований пользователя. Верхний частотный предел возможностей измерения расширенного спектра может быть расширен до 110 ГГц (с внешним модулем расширенного спектра MMW).

Оптимальная чувствительность приема достигает -170 дБм/Гц, а полнодиапазонная чувствительность приема предшествует -162 дБм/Гц. Прорыв в технологии автоматической модуляции и точной калибровки крупномасштабных коэффициентов усиления канала во всем приборе. Линейность в пределах диапазона измерения мощности шума предшествует ±0,1 дБ.
