Общее описание

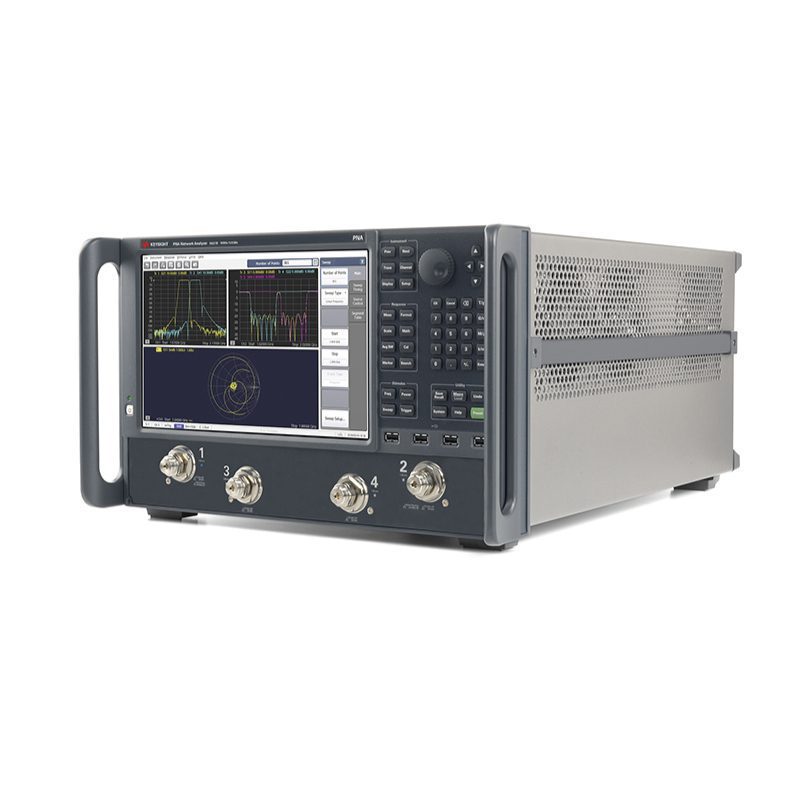

Анализаторы серии PNA — это векторные анализаторы цепей (ВАЦ) с широкими функциональными возможностями, сочетающие в едином корпусе измерительный блок для измерения S-параметров, один или два источника сигналов на основе синтезаторов частот для подачи воздействующего сигнала на вход тестируемого устройства (ТУ), твердотельный накопитель данных, USB-интерфейсы и сенсорный жидкокристаллический дисплей с диагональю 30,7 см (12,1 дюйма).
Приборы серии PNA позволяют сделать тестирования на пластине проще благодаря выполнению нескольких измерений с одним подключением.
Типовые области применения анализаторов цепей PNA
- Высокопроизводительный анализ пассивных компонентов
- Определение параметров активных компонентов
- Метрологические и калибровочные лаборатории
Основные возможности и технические характеристики
- Возможность проводить самые сложные измерения при помощи данного СВЧ анализатора цепей, отличающегося лучшими эксплуатационными характеристиками среди аналогов;
- Измерение S-параметров с минимальной погрешностью и высокой стабильностью;
- Эффективная характеризация активных компонентов при помощи приложений, упрощающих настройку;
- Возможность настройки подходящего уровня функционирования в зависимости от бюджета и требуемых измерений;
- Возможность ускоренного распознавания поведения компонентов при помощи мультисенсорного дисплея и интуитивного пользовательского интерфейса.
Максимальная частота
13 ГГц
Динамический диапазон
127 дБ
Выходная мощность
13 дБ
