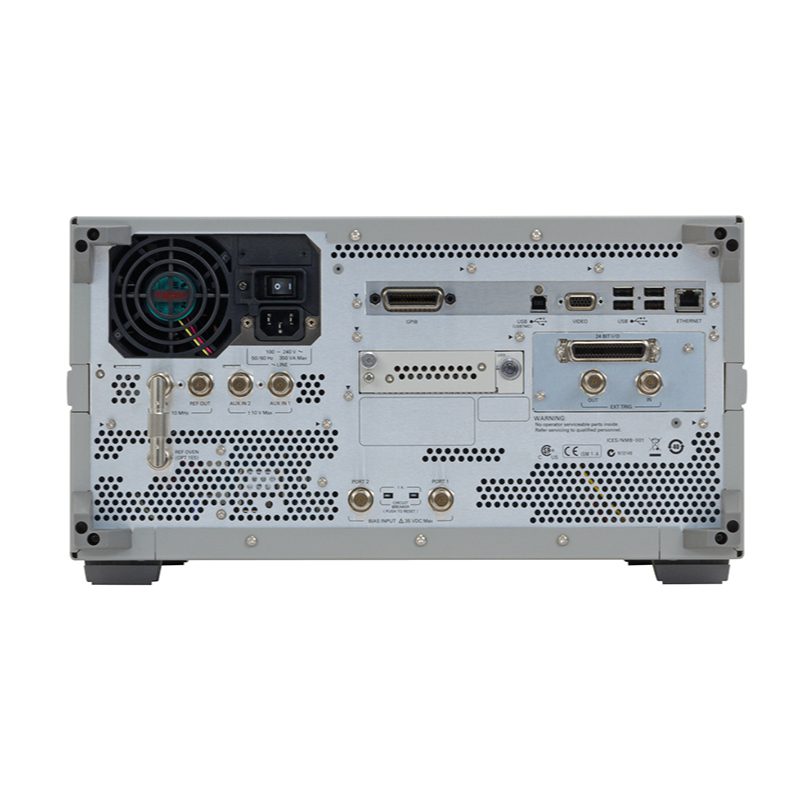

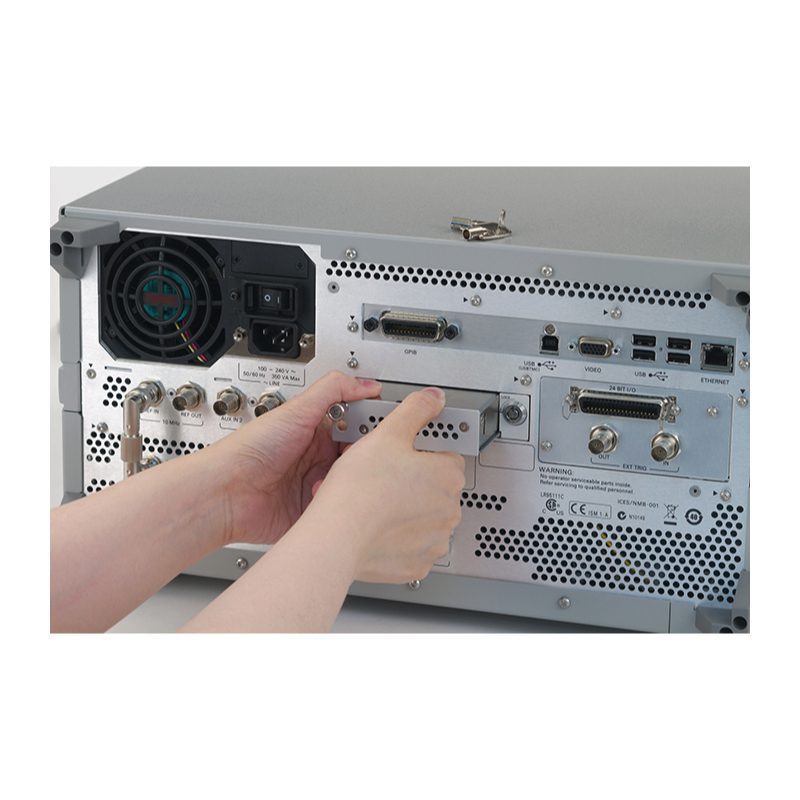

Анализатор цепей Keysight E5072A входит в состав серии ENA и имеет более гибкую платформу, расширенные функциональные возможности и более высокую производительность, что позволяет использовать его для решения широкого круга измерительных задач. Улучшенные характеристики E5072A превосходят характеристики существующих ВЧ-анализаторов цепей серии ENA. E5072A с конфигурируемым измерительным блоком обеспечивает доступ к трактам распространения сигналов между внутренним источником, приёмниками, мостами и измерительными портами анализатора. Благодаря этому увеличивается чувствительность прибора, а также появляется возможность подключать компоненты или периферийные устройства для различных приложений. Анализатор цепей E5072A обеспечивает гибкость в применении, высокую скорость и точность измерений и подходит для определения параметров различных активных и пассивных устройств, включая антенны, мощные усилители и режекторные фильтры с большим коэффициентом подавления.
- Модели 2-портовых анализаторов цепей с диапазоном частот от 30 кГц до 4,5 или 8,5 ГГц
- Конфигурируемый измерительный блок (прямой доступ к приёмникам)
- Высокая выходная мощность (до +20 дБм) – Расширенный динамический диапазон (до 151 дБ)
- Высокая скорость измерений: 7 мс (полная 2-портовая калибровка, 401 точка) – Низкий уровень зашумленности графика: 0,004 дБ СКЗ при полосе ПЧ, равной 70 кГц
- Высокая температурная стабильность: 0,005 дБ/°C
- Высокая производительность и возможность настройки интерфейса пользователя с помощью встроенного языка VBA
- Совместимость с анализаторами цепей серий E5071C и 8753
- Измерение пассивной интермодуляции
Анализатор цепей E5072A за счёт использования методов калибровки уровня мощности является недорогим решением для измерения параметров ВЧ-усилителей. Анализатор цепей E5072A имеет мощную функцию, которая настраивает уровни мощности источника в диапазоне свипирования по частоте или мощности с помощью измерений, производимых приёмником. Перед каждым измерением в режиме свипирования производится меняющееся количество фоновых циклов свипирования до достижения повторяющихся результатов измерения мощности приёмником для каждой точки сигнала источника. Эти результаты измерения затем используются для настройки уровней мощности источника E5072A. За счёт использования этой функции выравнивания уровня по приёмнику пользователь может добиться более точной установки уровня источника при меньших затратах времени, чем при использовании традиционных методов, таких как калибровка по измерителю мощности с управлением от внешнего системного контроллера по шине GPIB. Эта функция помогает установить точные уровни абсолютной мощности источника при измерении активных устройств, характеристики которых зависят от мощности, в нелинейных режимах работы.
