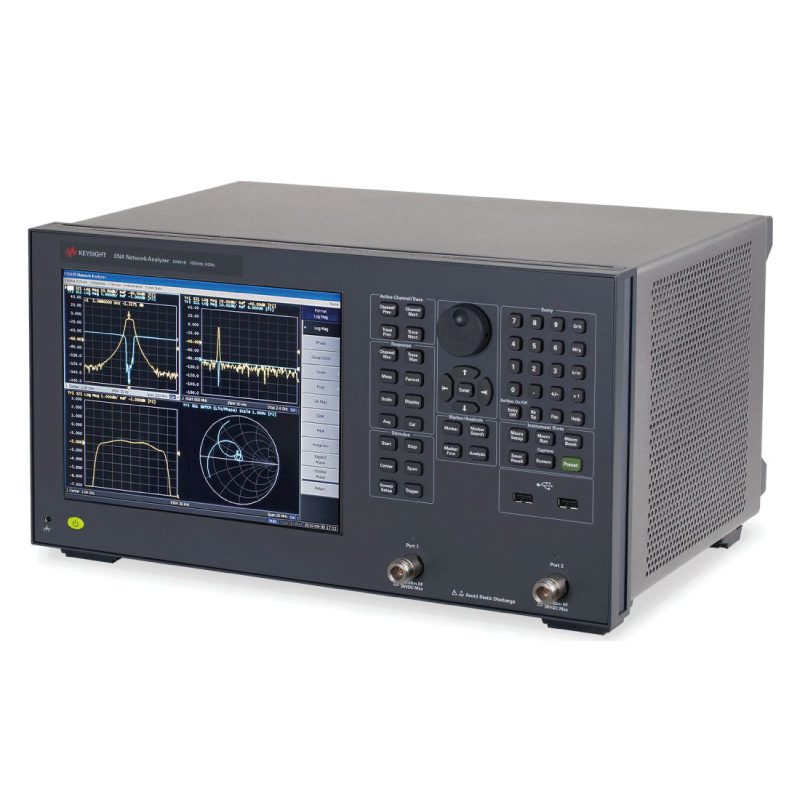

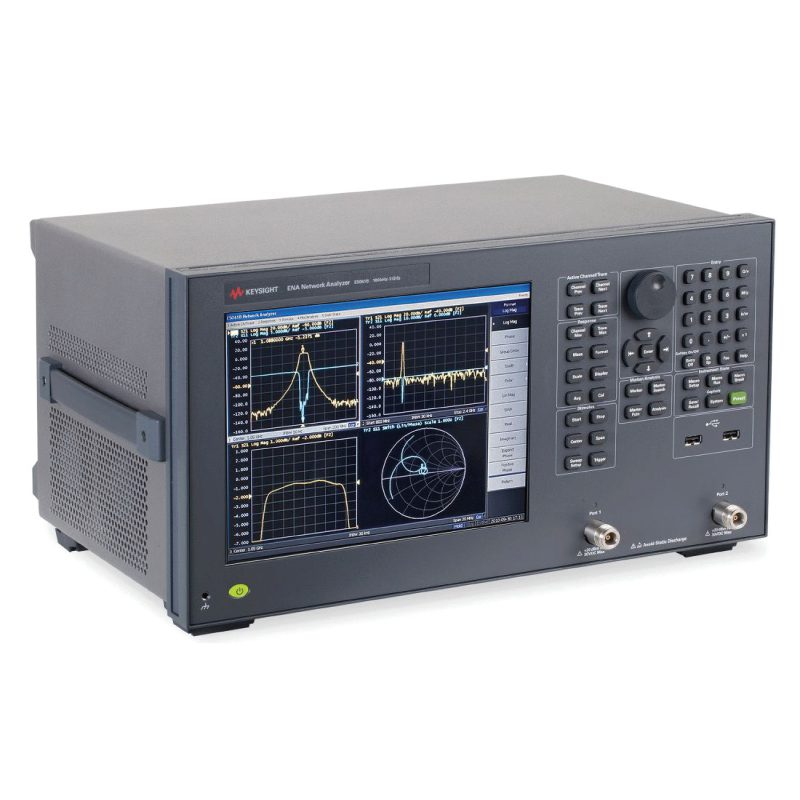

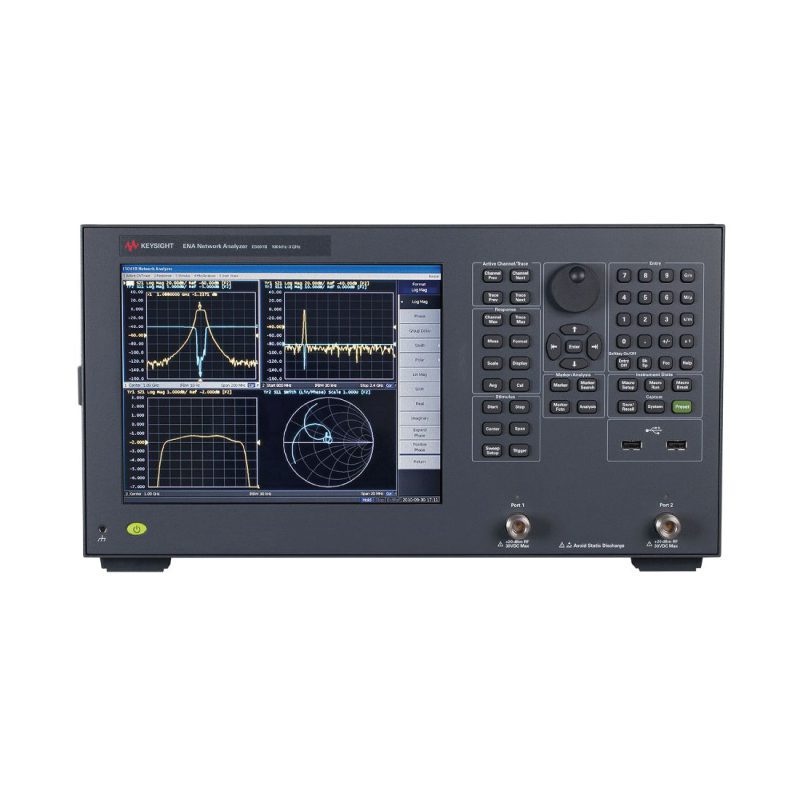

Бюджетный анализатор цепей для тестирования несложных пассивных компонентов в частотном диапазоне до 3 ГГц. Серия ENA Keysight / Agilent.
- Возможность выбора конфигурации, наилучшим образом отвечающей потребностям тестирования: диапазон частот от 100 кГц до 1,5 ГГц или 3 ГГц, 2 измерительных порта, импеданс 50 Ом или 75 Ом, измерение параметров передачи/отражения или S-параметров.
- Решение широкого круга задач тестирования в диапазоне низких и высоких частот (опция 3L5/3L4/3L3): диапазон частот от 5 Гц до 3 ГГц, 2 измерительных порта, импеданс 50 Ом, измерение S-параметров, порт измерения амплитудно-фазовых характеристик, встроенный источник постоянного напряжения смещения.
- Совместный анализ цепей и импеданса с помощью одного прибора при использовании опций 3L5/3L4/3L3 и 005.
Опции анализатора цепей E5061B ВЧ-диапазона являются преемниками анализаторов цепей E5061/62A и обеспечивают высокоэффективный анализ цепей при испытаниях ВЧ-компонентов, включая фильтры/ антенны базовых станций сотовой связи, МРТ-катушки, устройства систем радиочастотной идентификации и компоненты кабельного телевидения. Широкий выбор опций измерительных блоков позволяет пользователю выбрать наилучшую конфигурацию, которая соответствует его требованиям к испытаниям и возможностям бюджета. Возможность апгрейда прибора позволяет расширить диапазон частот или заменить измерительный блок передачи/отражения на измерительный блок S-параметров. Широкая полоса ПЧ (до 300 кГц) и высокие аналоговые характеристики позволяют проводить измерения при оценке параметров многих типов ВЧ-компонентов с высокой скоростью. Расширение диапазона частот вниз до 100 кГц позволяет тестировать низкочастотные компоненты, такие как преобразователи LAN и автомобильные антенны.
- Уровень мощности источника: от –45 до 10 дБм (от 300 кГц до 1,5/3 ГГц); от –45 до 5 дБм (от 100 до 300 кГц)
- Динамический диапазон: > 120 дБ (от 1 МГц до 1,5/3 ГГц, полоса ПЧ = 10 Гц)
- Уровень зашумленности графика: 0,005 дБ СКЗ
- Функции свипирования: линейное/логарифмическое свипирование по частоте, сегментированное свипирование, свипирование по мощности
- Опции анализатора цепей НЧ/ВЧ-диапазона
