Компания RIGOL выпустила серию экономичных цифровых осциллографов MHO2000

Серия MHO2000 — это «пять приборов в одном», позволяющая проводить многофункциональное тестирование смешанных сигналов и встраиваемых систем, с великолепным соотношением цена/производительность.

Ключевые особенности:

• Впечатляющее соотношение цены и производительности, благодаря интеграции пяти измерительных функций в один прибор
• 12-битное вертикальное разрешение, дающее до 4096 уровней квантования амплитуды для повышенной точности;
• Удовлетворяет потребностям в тестировании встраиваемых систем, требованиям автомобильной, компьютерной и другим отраслям промышленности.

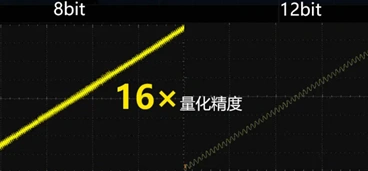

Цифровые осциллографы высокого разрешения серии MHO2000 обладают превосходным 12-битным разрешением по вертикали, что значительно повышает точность измерений. По сравнению с традиционными 8-битными осциллографами, они обеспечивают в 16 раз большую точность и могут фиксировать мельчайшие детали изменения формы сигнала. Независимо от того, идет ли речь о ключевых сценариях применения, таких как тестирование пульсаций напряжения или тестирование встраиваемых систем, вертикальная чувствительность до 200 мкВ/дел гарантирует возможность точного захвата даже небольших сигналов.

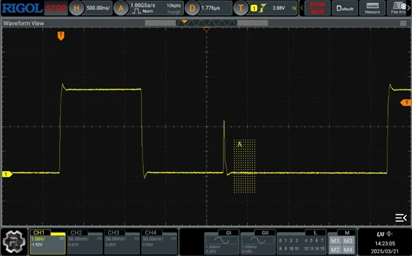

Цифровые осциллографы высокого разрешения серии MHO2000 обеспечивают множество типов запуска, включая граничные и интервальные типы, тайм-аут, запуск по видео сигналам, по последовательной шине, по выделенной зоне и т.д., которые помогут стабильно зафиксировать различные аномальные сигналы. В то же время серия MHO2000 поддерживает последовательные шины I2C, SPI, CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553B, SENT и другие, которые будут полезны в тестировании шин встраиваемых систем, автомобильной, компьютерной и других отраслях промышленности.

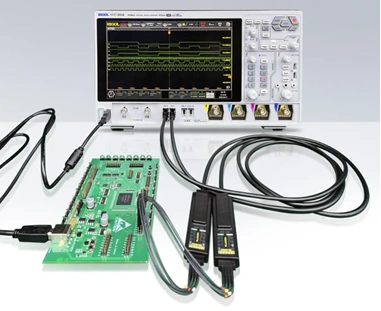

Все цифровые осциллографы высокого разрешения серии MHO2000 стандартно поставляются с 16-ю цифровыми каналами и дополнительно могут быть оснащены логическими пробниками PLA3204, которые помогают решать задачи отладки аналоговых и цифровых сигналов. Эта комбинация может не только обеспечить углубленный цифровой анализ, но и помочь пользователям точно зафиксировать и проанализировать взаимодействие сигналов в сложных системах. Будь то передовые исследования и разработки, устранение неполадок или оптимизация изделий, это гарантирует, что заказчик выполнит поставленные задачи с высокой эффективностью и точностью, и значительно повысит производительность тестирования.

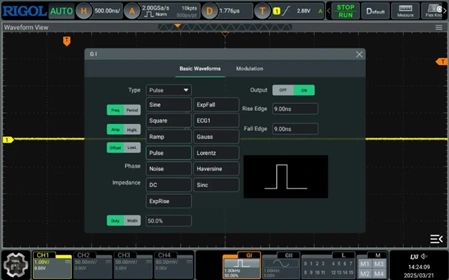

Цифровые осциллографы высокого разрешения серии MHO2000 поддерживают встроенный двухканальный генератор сигналов с 16-битным разрешением и обеспечивают генерацию сигналов с частотой до 50 МГц, включая синус, прямоугольник, треугольник, последовательность импульсов, шум, постоянный ток и множество других встроенных форм сигнала. Он может широко использоваться в различных научных экспериментах и областях промышленного контроля, в том числе для построение диаграмм Боде, для исследования устойчивости импульсных источников питания.

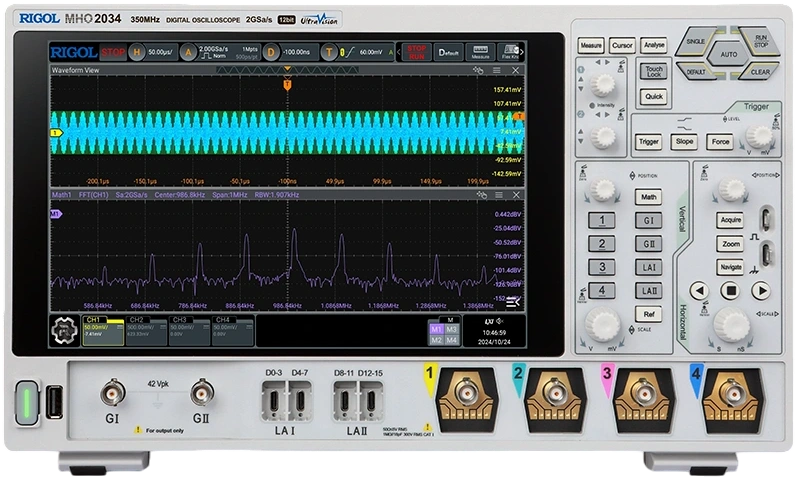

Частота дискретизации 2 Гвыб/сек в режиме реального времени и глубокая память до 500 Мвыб в осциллографах серии MHO2000 обеспечивают в 5 раз большую частоту пере дискретизации, эффективно предотвращая искажения формы сигнала и делая исследуемый сигнала более реалистичным и надежным для анализа. Кроме того, серия MHO2000 объединяет в себе цифровой осциллограф, анализатор спектра, генератор сигналов, анализатор протоколов и логический анализатор в одно многофункциональное устройство, которое удовлетворяет различным потребностям в тестировании и сокращает объем требуемого оборудования на рабочем месте.
